Green Pin

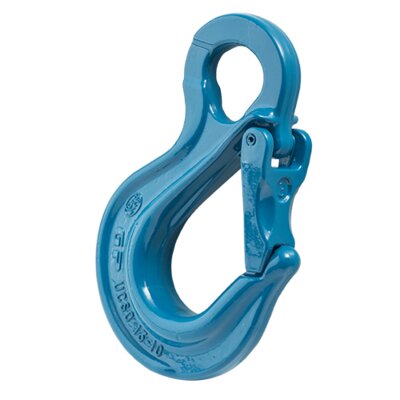

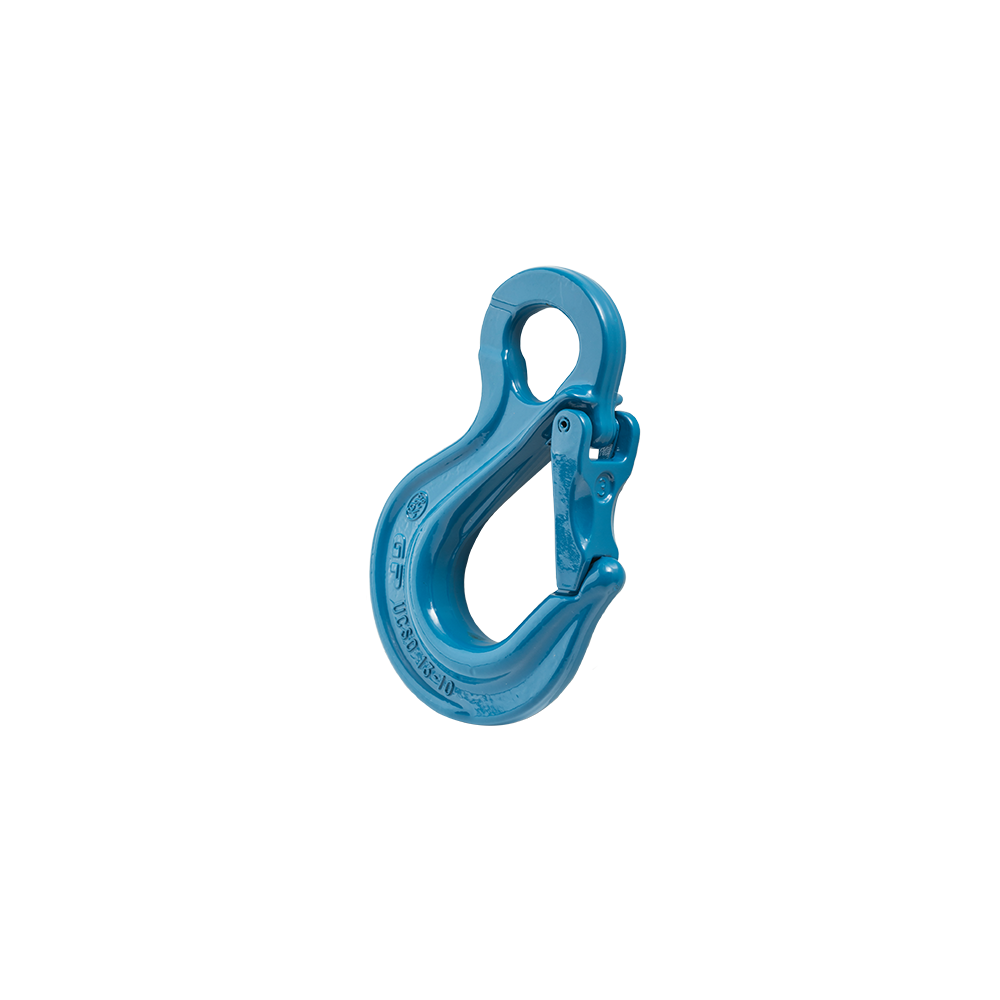

Algemeen: Ooghaak met klep UCSO.


  • Materiaal: Grade 10.
  • Afwerking: Blauw geverfd.
  • Opmerking: Vanaf 10T zonder vlak deel.
  • Veiligheidsfactor: 4:1
  • Grade: 10
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"
WLL
ton
For chain ø
mm
Inch
"

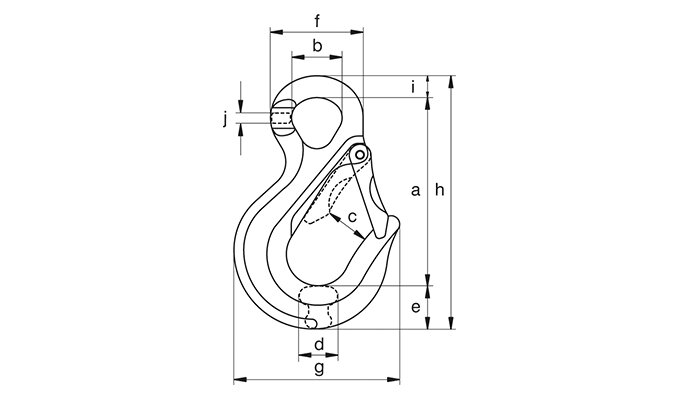

A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
g
mm
h
mm
i
mm
j
mm
Gewicht
kg
CAD
1,4 6 7/32 86 23 27 15 19 43 73 115 10 7 0,3 -
2,5 8 5/16 102 26 27 19 23 51 87 137 13 8 0,56 -
4 10 3/8 121 35 28 23 29 66 106 165 16 11 1,02 -
6,7 13 1/2 155 41 33 31 36 76 136 208 19 14 1,79 -
10 16 5/8 185 48 46 34 43 92 159 252 22 17 2,89 -
