TSR 3-delig wartelend hijsoog Codipro Gr.8

Home / Producten / Ketting & toebehoren / Hijsogen / TSR 3-delig wartelend hijsoog Codipro Gr.8

Algemeen: Hoogwaardig 3-delig draaibaar en wartelend hijsoog TSR (grade 8+) met bout. WLL 0,3 t/m 22 ton.

Optioneel:
- Andere draad- varianten en -afmetingen (op aanvraag).

Markering: Volgens norm, CE
Norm: EN 1677-1

Veiligheidsfactor: 5:1
Grade: 8

Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

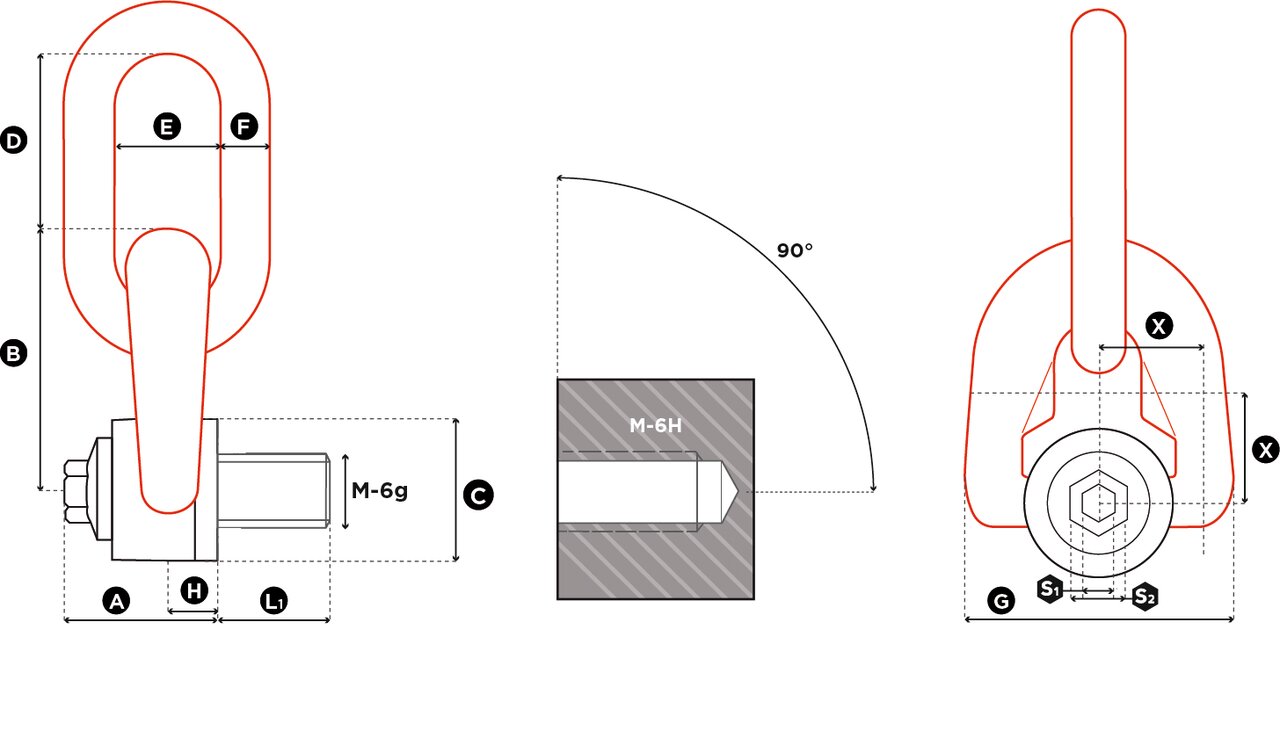

Artikelnr.	WLL ton	Draad	Torque Nm	A mm	B mm	C mm	D mm	E mm	F mm	G mm	H mm	S1 mm	S2 mm	Gewicht kg	CAD
11.41TSR M 8	0,3	M8 (x1,25)	6	33	56	30	41	25	10	58	9,5	8	16	0,4	-
11.41TSR M 10	0,6	M10 (x1,50)	10	33	56	30	41	25	10	58	9,5	8	16	0,4	-
11.41TSR M 12	1	M12 (x1,75)	15	33	56	30	41	25	10	58	9,5	8	16	0,4	-
11.41TSR M 14	1,3	M14 (x2)	30	45	76	45	56	37	14	79	13	8	20	1,1	-
11.41TSR M 16	1,6	M16 (x2)	50	45	76	45	56	37	14	79	13	8	20	1,2	-
11.41TSR M 18	2	M18 (x2,5)	70	45	76	45	56	37	14	79	13	8	20	1,2	-
11.41TSR M 20	2,5	M20 (x2,5)	100	45	76	45	56	37	14	79	13	8	20	1,2	-
11.41TSR M 22	3	M22 (x2,5)	120	62	105	60	80	45	20	106	19	14	24	2,8	-
11.41TSR M 24	4	M24 (x3)	160	62	105	60	80	45	20	106	19	14	24	2,9	-
11.41TSR M 27	5	M27 (x3)	200	62	105	60	80	45	20	106	19	14	24	2,9	-
11.41TSR M 30	6,3	M30 (x3,5)	250	62	105	60	80	45	20	106	19	14	24	3	-
11.41TSR M 36	10	M36 (x4)	320	81	140	80	111	71	30	148	26,5	14	30	7,6	-
11.41TSR M 42	12,5	M42 (x4,5)	400	84	146	80	111	71	30	148	26,5	14	30	7,8	-
11.41TSR M 48	20	M48 (x5)	600	100	178	110	135	90	42	180	33	19	30	17,5	-
11.41TSR M 56	22	M56 (x5,5)	600	104	184	110	135	90	42	190	33	19	30	18	-

Andere draad- varianten en -afmetingen verkrijgbaar op aanvraag
