Algemeen: Het wartelend hijsoog FE SS DSR is speciaal ontworpen voor het veilig hijsen van lasten . Door de dubbele geleding is het mogelijk het hijsoog onder belasting 360° te draaien en is 180° klapbaar waardoor het oog perfect in lijn blijft met de hijsstrop.

Kenmerken:

  • Draaibaar onder belasting.
  • Bruikbaar voor elke soort hijsoperatie.
  • Materiaal: AISI 316 L
  • Markering: Volgens norm, CE
  • Norm: EN 1677-1
  • Veiligheidsfactor: 5:1
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

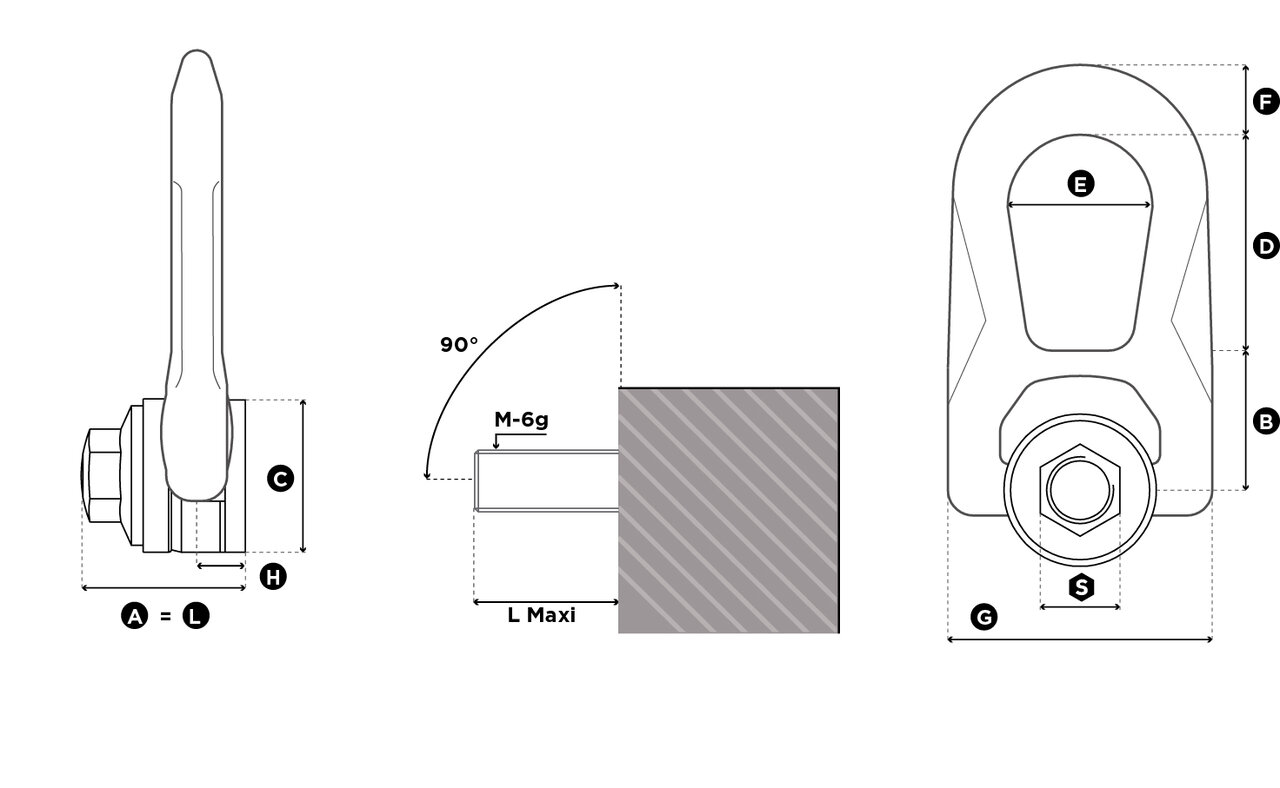

Artikelnr. WLL
ton
Draad Torque
Nm
L max.
mm.
S
mm
A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
G
mm
H
mm
Gewicht
kg
CAD
11.49SS.FE.DSRM8 0,3 M 8 (x1,25) 6 43 20 43 40 45 53 38 17 76 13 0,9
11.49SS.FE.DSRM10 0,5 M 10 (x1,50) 10 43 20 43 40 45 53 38 17 76 13 0,9
11.49SS.FE.DSRM12 0,8 M 12 (x1,75) 15 43 20 43 40 45 53 38 17 76 13 0,9
11.49SS.FE.DSRM14 1 M 14 (x2) 30 43 20 43 40 45 53 38 17 76 13 0,9
11.49SS.FE.DSRM16 1,4 M 16 (x2) 50 43 20 43 40 45 53 38 17 76 13 0,9
11.49SS.FE.DSRM18 1,4 M 18 (x2,5) 70 62 24 62 55 58 83 56 25 115 19 2,6
11.49SS.FE.DSRM20 1,4 M 20 (x2,5) 100 62 24 62 55 58 83 56 25 115 19 2,6
11.49SS.FE.DSRM22 2,2 M 22 (x2,5) 120 62 24 62 55 58 83 56 25 115 19 2,6
