PLGW wartelend hijsoog Pewag Gr.10

Algemeen: Pewag Winner Profilift Gamma Supreme - met de hand vastdraaien en in de belastingsrichting uitlijnen. Het gepatenteerde systeem heeft zich vanaf het begin bewezen.
De 360º draaibare oogbout heeft een gepatenteerde en verwisselbare speciale schroef, die 100% op scheuren is getest en ook beschermd is tegen corrosie door een chroom VI-vrije afwerking. Gemarkeerd met WLL en schroefdraadmaat.

Montage en demontage zonder gereedschappen.
De vergrendeling in pos. 1 heeft geen contact met de schroef (afbeelding 1).
- Vergrendeling wordt met een gepatenteerde veer in positie gehouden
- Oogbout is draaibaar

De vergrendeling in pos. 2 heeft contact met de schroef (afbeelding 2).
- Vergrendeling wordt met een gepatenteerde veer in positie gehouden
- Oogbout is niet draaibaar, dwz dat het draaimoment op de schroef wordt overgedragen waardoor de oogbout gemonteerd/gedemonteerd kan worden.
Een aanzienelijk eenvoudiger alternatief is de Pewag Winner Profilift Gamma Basic. Met dezelfde voordelen als de Pewag Supreme wat betreft afmetingen, draagcapaciteit en toepassingen, de Pewag PLGW Basic moet alleen anders gemonteerd worden: vast- en losmaken moet met een zeshoekige Allen moersleutel.

Toegestaan gebruik

Capaciteit volgens tabel (zie afbeelding 3).

  • Stel het hijsoog voor de belasting in op de toegestane belastingsrichting
  • Belastbaar in alle richtingen met 4-voudige veiligheid tegen breuk

Niet toegestaan gebruik

Let er bij het kiezen van de samenstelling op dat er geen onjuiste belasting kan ontstaan bijv. als:

  • De trekrichting is geblokkeerd
  • De trekrichting niet in het opgegeven bereik ligt (zie afbeelding 4)
  • Lastring tegen randen of lading drukt

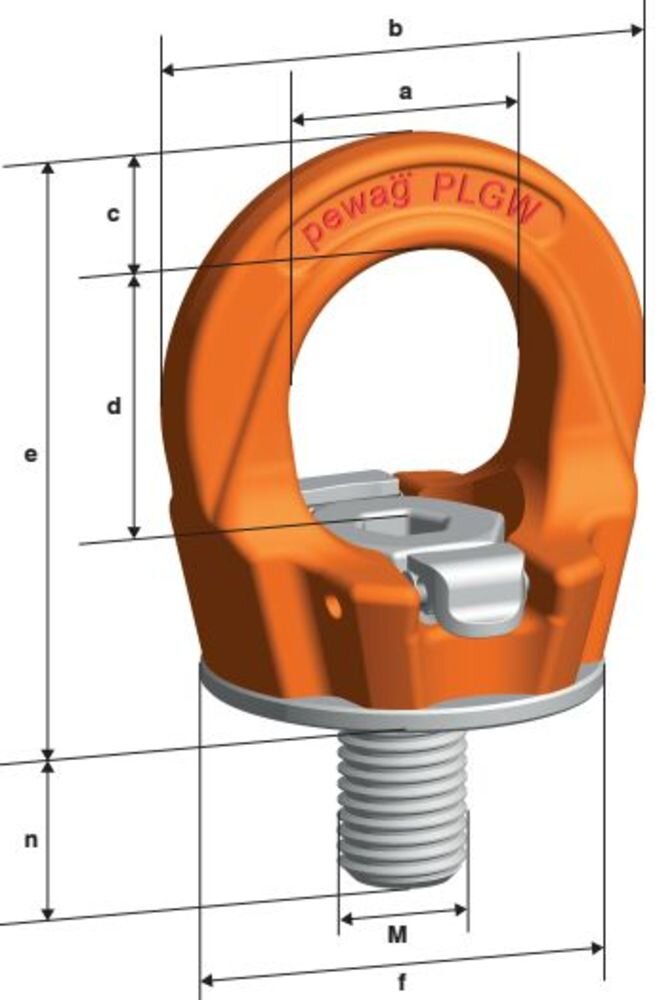

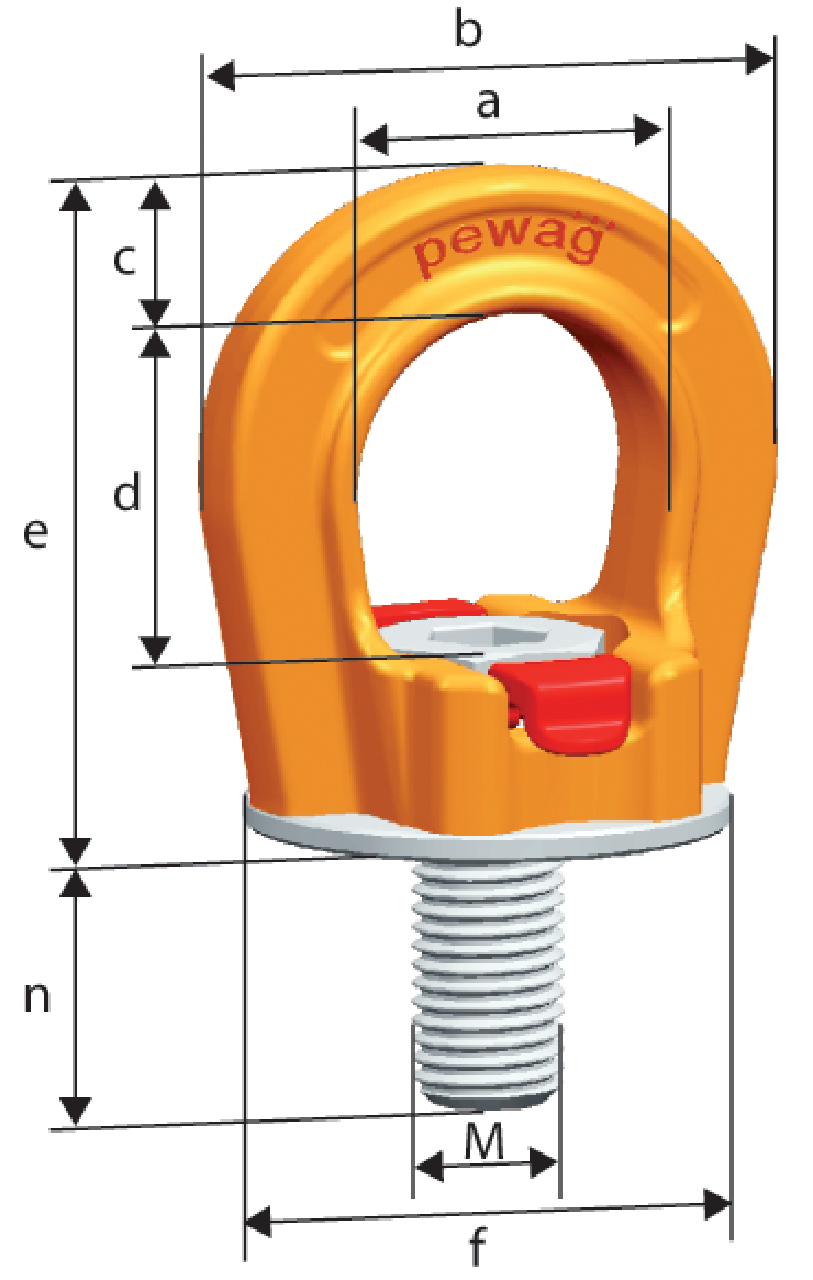

Om de benodigde schroefdraadlengte uit te rekenen (L):
L=H + S+ K + X

H= Materiaal hoogte
S= Dikte van de borgring
K= Hoogte van de moer (afhankelijk van de schroefdraadmaat van de schroef)
X= Oversteek van de schroef (dubbele spoed van de schroef)
L max. = n max.

Als er een hijsoog met speciale schroefdraadlengte wordt gevraagd, vermeld dan de benodigde schroefdraadlengte "L".
Pewag levert, naast de standaard en maximale schroefdraadlengtes, speciaal op maat gemaakte schroefdraadlengtes.
Op maat gemaakte schroefdraadlengtes worden geleverd met een borgring en een op scheuren geteste, corrosievrije moer.

  • Materiaal: Gelegeerd staal.
  • Markering: Volgens norm, CE, WLL, schroefdraadmaat en IDnummer.
  • Afwerking: Geverfd.
  • Norm: EN 1677-1
    except grade/WLL
  • Waarschuwing: Let er bij het kiezen van de samenstelling op dat er geen onjuiste belasting kan ontstaan, b.v als:
  • Veiligheidsfactor: 4:1

De technische gegevens worden weergegeven na het klikken op "Toon tabel".
