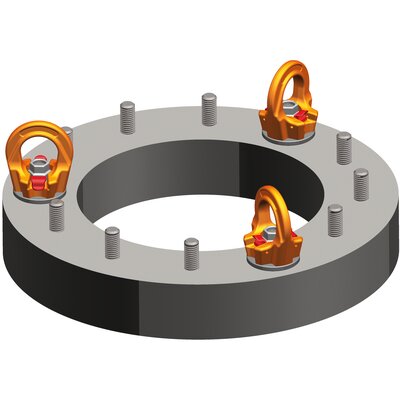

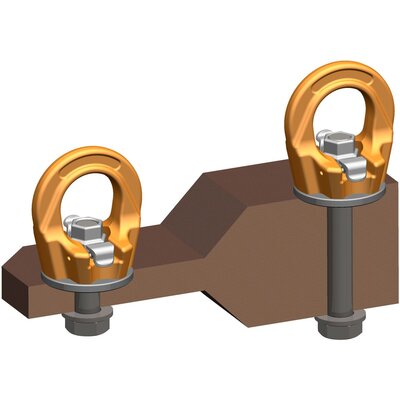

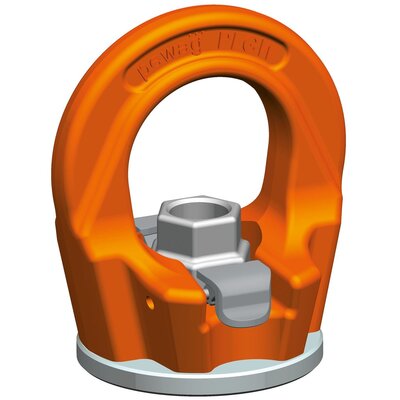

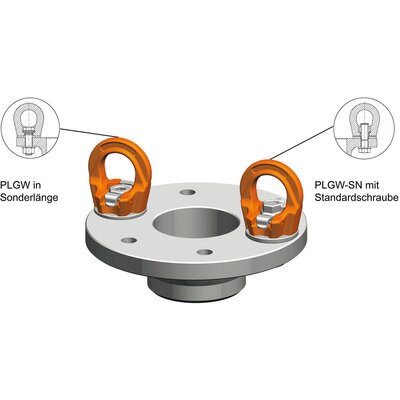

Algemeen: Revolutionair aanslagpunt/hijsoog dat dankzij een gepatenteerd systeem met de rode vergrendeling (zie afbeeldingen) met de hand gemonteerd kan worden (richting vergrendeling omhoog) en dan na installatie 360º vrij kan draaien om zijn eigen as (richting vergrendeling omlaag). Het oog kan belast worden tot een hoek van 180º. Het oog kan alleen worden gebruikt, of in combinatie met meerdere ogen en hoeft alleen met de hand te worden vastgedraaid. Deze versie van het hijsoog wordt gebruikt als er sprake is van een schroefbout in plaats van een eenvoudige schroefdraad. Ook is het mogelijk om het PLGW-SN aanslagpunt te bevestigen aan een in de handel verkrijgbare (standaard) schroef. Het voordeel van de oogmoer is dat het niet uitmaakt hoe breed de lading is; dezelfde hijspunten kunnen worden gebruikt. Je hebt alleen normale schroeven nodig met verschillende lengtes.

Norm: EN 1677-1, DIN ISO 9001.

  • Materiaal: Grade 10
  • Markering: Volgens norm, WLL en en een individueel serienummer.
  • Afwerking: Geverfd.
  • Norm: EN 1677-1
  • Veiligheidsfactor: 4:1
  • Grade: 10
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"
Artikelnr. EAN WLL
ton
Draad A
mm
B
mm
C
mm
D
mm

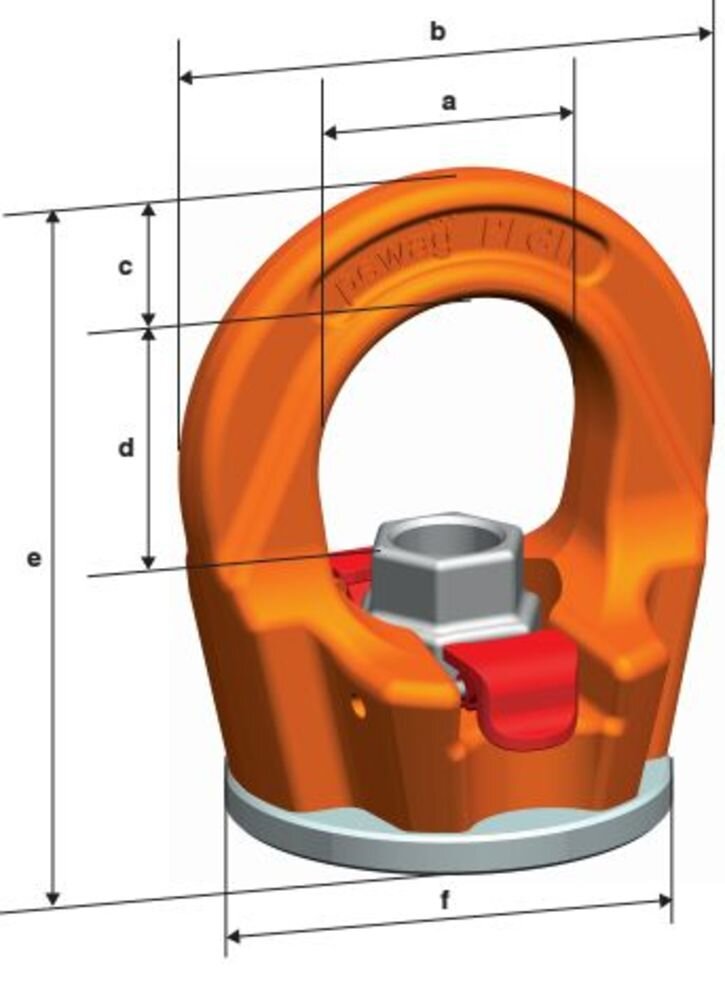

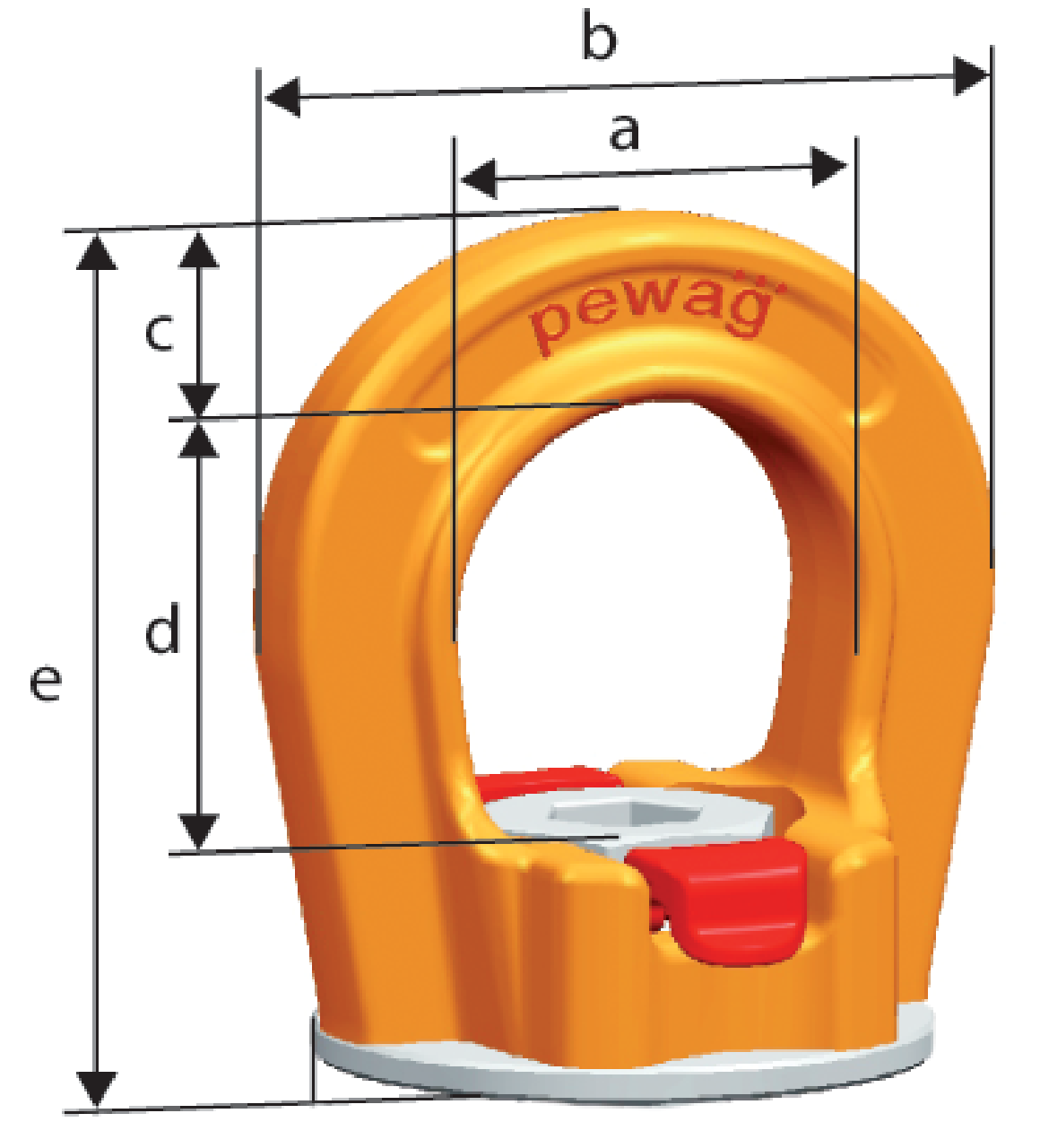

E (mm) Ø f
mm
Gewicht
kg
CAD
11.428441 PLGW-SN 0,3 t 0,3 M8 25 45 10 21 55 35 0,17
11.428449 PLGW-SN 0,5 t 0,5 M10 25 45 10 21 55 35 0,17
11.4298428 PLGW-SN 0,7 t 0,7 M12 30 55 12 25 65 43 0,28
11.4298783 PLGW-SN 1,5 t 1,5 M16 35 64 14 29 72 50 0,42
11.4298784 PLGW-SN 2,3 t 2,3 M20 40 69 16 34 80 54 0,5
11.4298785 PLGW-SN 3,5 t 3,5 M24 50 86 18 40 95 69 1
11.4298185 PLGW-SN 4,9 t 4,9 M30 60 110 25 47 115 90 2

Download CAD

Description

Get CAD
Download
Løftemetode




Antal parter
1
1
2
2
2
2
3+4
3+4
2
3+4

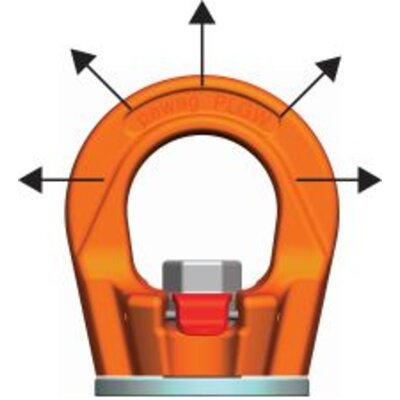

Hældningsvinkel
90°
90°
0°-45°
45°-60°
0°-45°
45°-60°
asymm.

asymm.

Code Schroefdraad
WLL tons
mm









PLGW-SN 0,3 t
M8
1,0
0,3
2,0
0,6
0,4
0,3
0,6
0,4
0,3
0,3
12
PLGW-SN 0,5 t
M10
1,5
0,5
3,0
1
0,7
0,5
1
0,7
0,5
0,5
12
PLGW-SN 0,7 t
M12
2
0,7
4
1,4
1
0,7
1,4
1
0,7
0,7
14
PLGW-SN 1,5 t
M16
4
1,5
8
3
2,1
1,5
3
2,2
1,5
1,5
19
PLGW-SN 2,3 t
M20
5
2,3
10
4,6
3,2
2,3
4,8
3,4
2,3
2,3
22
PLGW-SN 3,5 t
M24
6,5
3,5
13
7
4,9
3,5
7,4
5,2
3,5
3,5
27
PLGW-SN 4,9 t*
M30
12
4,9
24
9
6,9
4,9
10,3
7,3
4,9
4,9
36
