Algemeen: 360° draaibaar aanslagpunt. Het lastoog is belastbaar tot een hoek van 130° en kan in elke gewenste hoek worden gepositioneerd door zijn verwisselbare en gepatenteerde veer. Ook verwisselbaar is de zeshoekige speciale schroef van klasse 10.9 materiaal, welke niet verloren kan gaan. De schroef is 100% op scheuren getest en beschermd tegen corrosie door een chroom VI-vrije afwerking.

Pewag Winner Profilift Alpha is met 4-voudige veiligheid tegen breuk belastbaar in alle richtingen. Het is beschikbaar met metrische of UNC-schroefdraad, de hefpunten met metrische schroefdraad zijn ook leverbaar met op maat gemaakte schroefdraadlengtes.

Toegestaan gebruik
Laadcapacitiet volgens het inspectiecertificaat respectievelijk de WLL tabel in de aangegeven trekrichtingen (zie afbeelding 1).

Niet toegestaan gebruik
Let erop bij het kiezen van de samenstelling dat er geen onjuiste belasting kan ontstaan bijv. als:

  • De trekrichting is geblokkeerd
  • De trekrichting niet in het opgegeven bereik ligt (zie afbeelding 2)
  • Het tegen randen en lading drukt (afbeelding 3)

De lastbeugel moet vóór belasting in de trekrichting geplaatst worden - niet onder belasting draaien. Voor nadere details verwijzen wij naar de gebruikshandleiding.

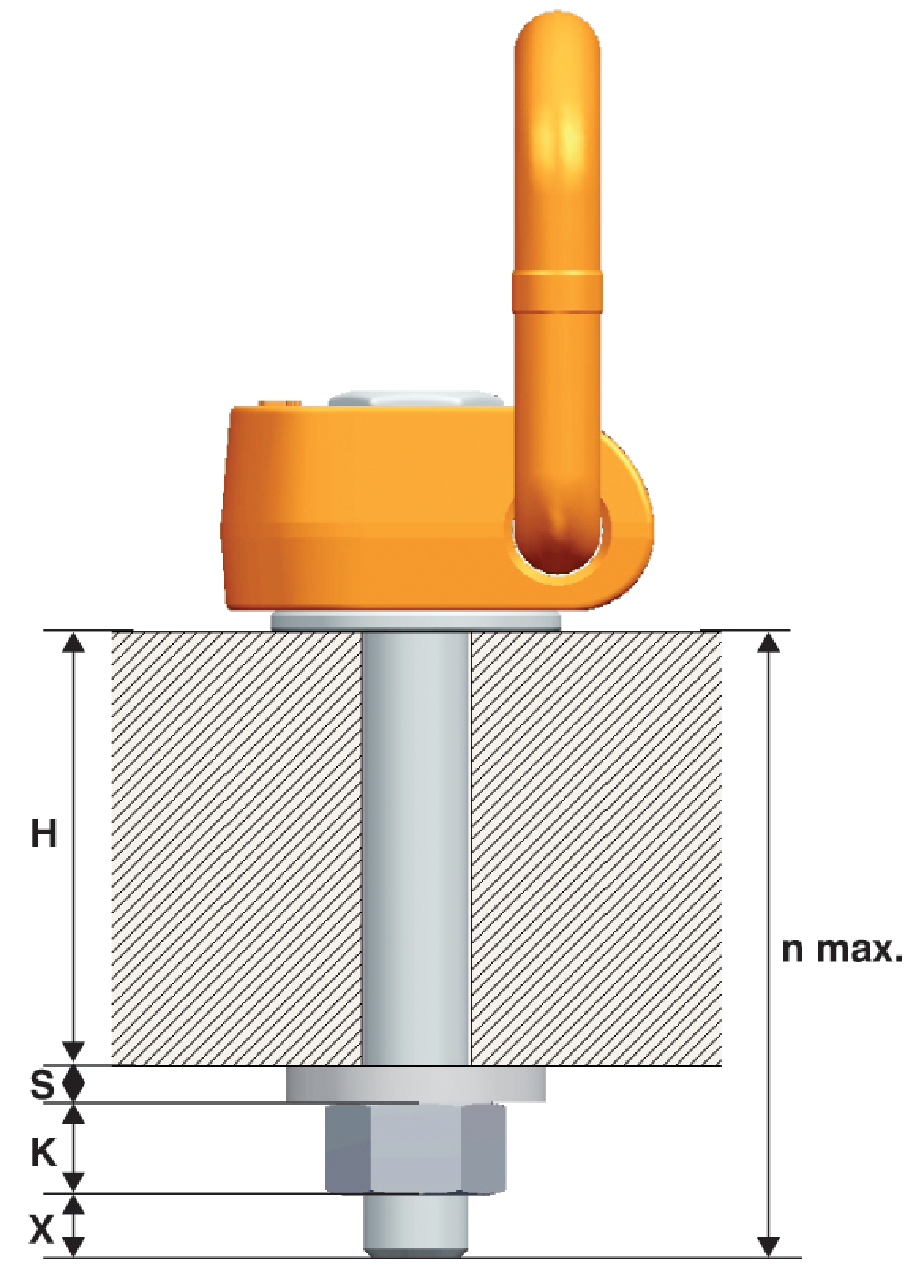

Om de benodigde schroefdraadlengte uit te rekenen (L):
L=H + S+ K + X

H= Materiaal hoogte
S= Dikte van de borgring
K= Hoogte van de moer (afhankelijk van de schroefdraadmaat van de schroef)
X= Overstek van de schroef (dubbele spoed van de schroef)
L max. = n max.

Pewag levert, naast de standaard en maximale schroefdraadlengtes, speciaal op maat gemaakte schroefdraadlengtes.
Op maat gemaakte en maximale schroefdraadlengtes worden geleverd met een borgring en een op scheuren geteste, corrosievrije moer.

  • Materiaal: Grade 10.
  • Markering: WLL, schroefdraadmaat en een individueel serienummer.
  • Afwerking: Geverfd.
  • Waarschuwing: Let erop bij het kiezen van de samenstelling dat er geen onjuiste belasting kan ontstaan, b.v als:
  • Veiligheidsfactor: 4:1.
  • Grade: 10
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"
Artikelnr. EAN WLL
ton
Draad n
mm
n max.
mm
A
mm
B
mm
C
mm
D
mm

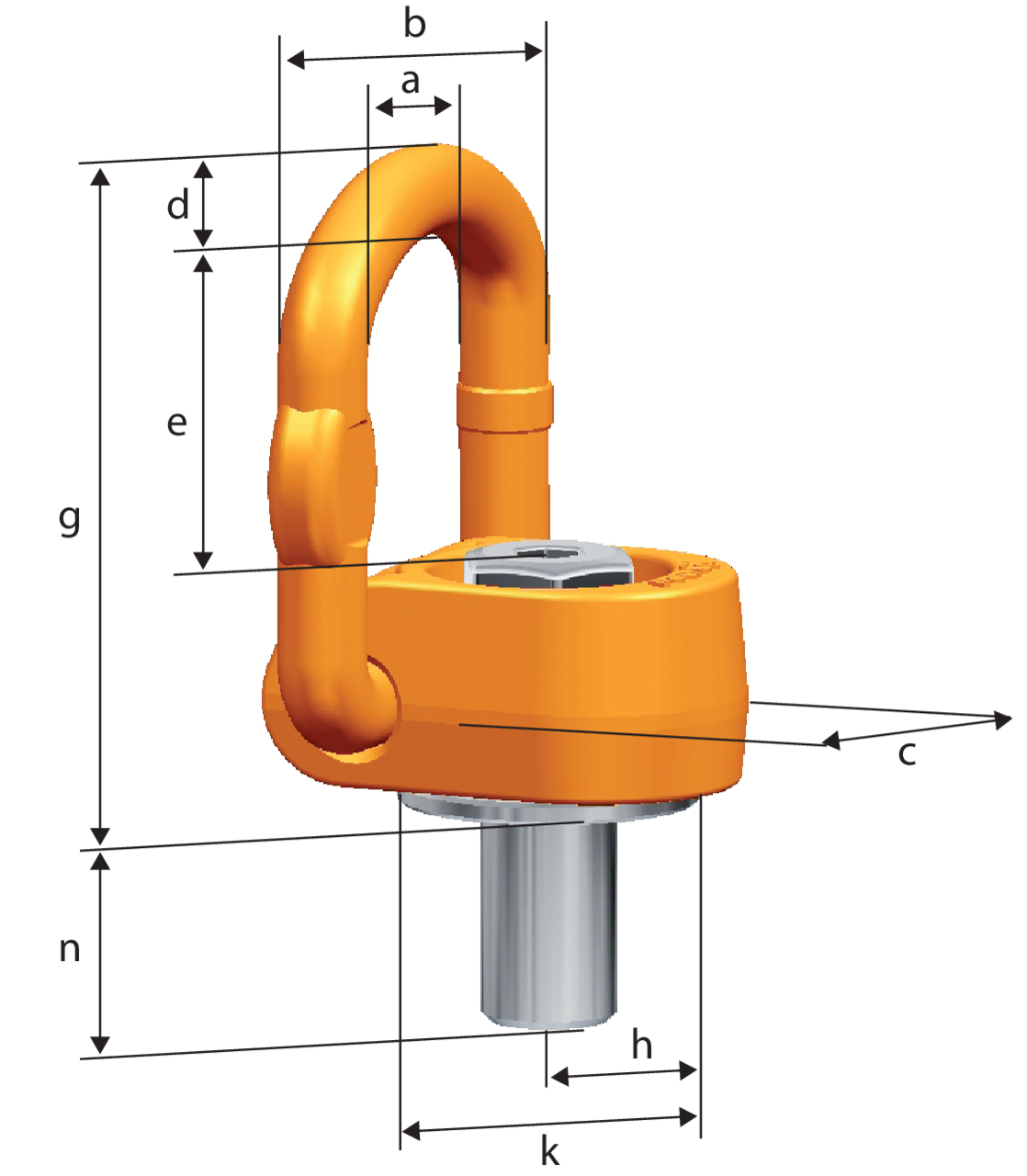

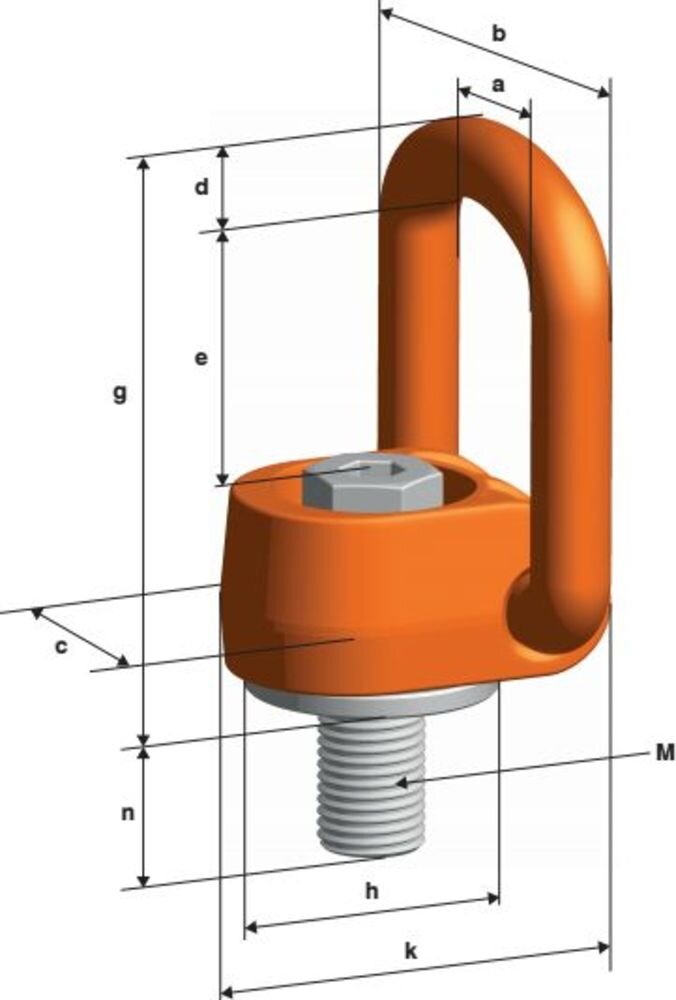

E (mm) g (mm) h
mm
k (mm) Gewicht
kg
CAD
11.4258491 PLAW 0,3 t 0,3 M8 20 150 45 67 40 11 41 95 36 55 0,57
11.4258493 PLAW 0,63 t 0,63 M10 20 150 45 67 40 11 41 95 36 55 0,58
11.4258496 PLAW 1 t 1 M12 33 170 45 67 40 11 41 95 36 55 0,6
11.4242778 PLAW 1,5 t 1,5 M16 33 260 45 67 40 11 41 95 36 55 0,62
11.4261003 PLAW 2,5 t 2,5 M20 33 335 54 81 50 13 55 112 50 67 1,1
11.4261954 PLAW 4 t 4 M24 36 361 54 87 50 17 67 142 45 70 1,6
11.4261968 PLAW 6 t 6 M30 49 364 75 115 67 20 68 143 67 100 3,1
11.4235029 PLAW 7 t * 7 M36 55 374 75 115 67 20 65 143 60 100 3,3
11.4261979 PLAW 8 t 8 M36 55 365 93 147 85 27 87 188 85 120 6,1
11.4262009 PLAW 10 t 10 M42 65 290 93 147 85 27 87 188 85 120 6,4
11.4235028 PLAW 15 t 15 M42 63 340 115 181 105 33 108 246 106 150 12
11.4289137 PLAW 20 t 20 M48 73 340 115 181 105 33 108 246 106 150 12,3
* Speciale uitvoeringen alleen beschikbaar op aanvraag.
Technische wijzigingen voorbehouden.

Download CAD

Description

Get CAD
Download
Hefmethode













Aantal lengen
1
1
2
2
2
3+4
3+4
3+4 2
3+4


Hellingshoek


90°
90°
0°-45°
45°-60°
0°-45°
45°-60° asymm.
asymm.


Code
Draad
Moment
Werklast












mm
Nm
ton
mm mm










PLAW 0,3 t
M8
35
0,3
0,3
0,6
0,6
0,4
0,3
0,6
0,4
0,3
0,3
10 24
PLAW 0,63 t
M10
70
0,63
0,63
1,25
1,25
0,85
0,63
1,3
0,9
0,63
0,63
10 24
PLAW 1 t
M12
120
1
1
2
2
1,4
1
2,1
1,5
1
1
10 24
PLAW 1,5 t
M16
150
1,5
1,5
3
3
2,1
1,5
3,1
2,2
1,5
1,5
10 24
PLAW 2,5 t
M20
170
2,5
2,5
5
5
3,5
2,5
5,3
3,7
2,5
2,5
8 24
PLAW 4 t
M24
400
4
4
8
8
5,6
4
8,4
6
4
4
14 36
PLAW 6 t
M30
500
6
6
12
12
8,5
6
12,7
9
6
6
14 36
PLAW 7 t*
M36
800
7
7
14
14
9,8
7
14,8
10,4
7
7
27 -
PLAW 8 t
M36
800
8
8
16
16
11,3
8
16,9
12
8
8
19 36
PLAW 10 t
M42
1500
10
10
20
20
14
10
21
15
10
10
32 -
PLAW 15 t
M42
1500
15
15
30
30
21
15
31,5
22,5
15
15
19 55
PLAW 20 t
M48
2000
20
20
40
40
28
20
42
30
20
20
19 55
