Algemeen
Het wartelend hijsoog MEGA DSS UP is speciaal ontworpen voor gelijktijdig heffen en draaien van zware lasten. De dubbele geleding zorgt voor een perfecte uitlijning van het hijsoog met het aanslagmiddel. Het oog is 360° draaibaar en 180° klapbaar.

Kenmerken:

  • Draaibaar onder belasting.
  • Bruikbaar voor elke soort hijsoperatie.
  • Het aandraaimoment is gestempeld op alle hijsogen in het GRADUP-assortiment.
  • Materiaal: Gradup hoogwaardig staal
  • Markering: Volgens norm, CE
  • Norm: EN 1677-1
  • Veiligheidsfactor: 5:1
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

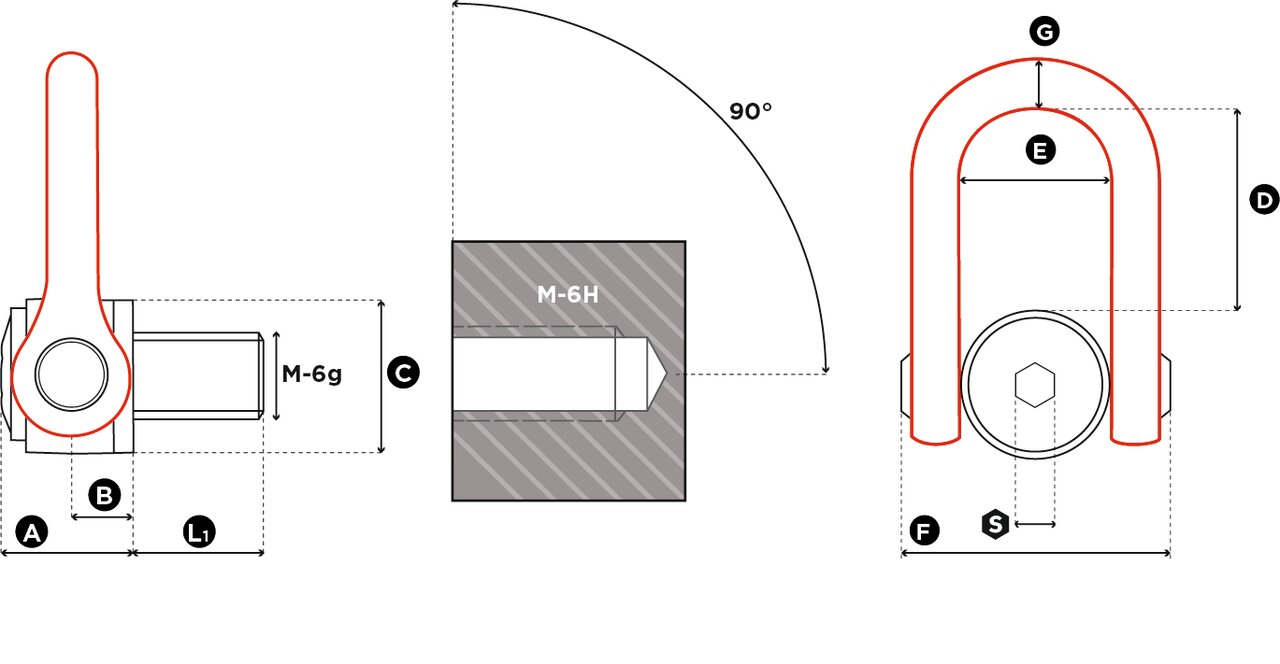

Artikelnr. WLL
ton
Draad Torque
Nm
StandardL1
mm
S
mm
A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
G
mm
Gewicht
kg
CAD
11.42MEGA.DSS M 64 UP 26 M 64 (x6) 600 100 36 127 64 140 195 143 278 69 42
11.42MEGA.DSS M 72 UP 28 M 72 (x6) 700 110 36 127 64 140 195 143 278 69 43
11.42MEGA.DSS M 72X4 UP 28 M 72 (x4) 700 110 36 127 64 140 195 143 278 69 43
11.42MEGA.DSS M 80 UP 32 M 80 (x6) 800 120 36 127 64 140 195 143 278 69 44,5
11.42MEGA.DSS M 90 UP 36 M 90 (x6) 900 135 36 127 64 140 195 143 278 69 46,5
11.42MEGA.DSS M 100 UP 48 M 100 (x6) 1.000 150 36 127 64 140 195 143 278 69 49
