Algemeen: Hoogwaardig 3-delig draaibare en wartelende veilgheidshaak DSH (grade 8+) met bout. WLL 0,3 t/m 2,5 ton.

Optioneel:
- Andere draad- varianten en -afmetingen (op aanvraag).

  • Grade: 8
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

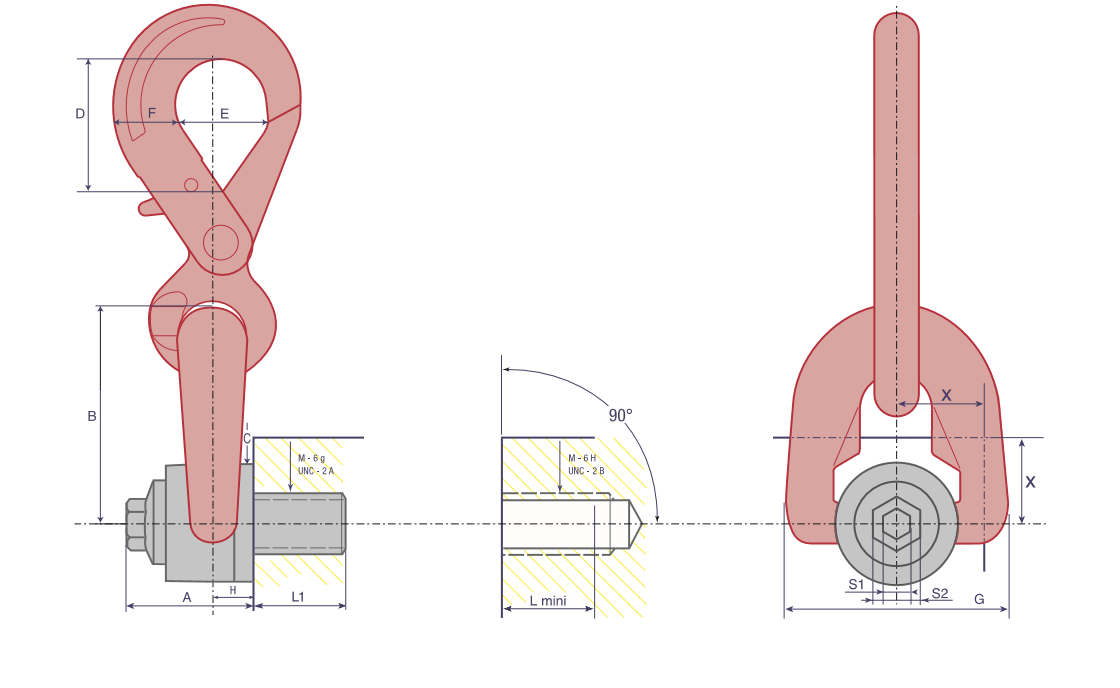

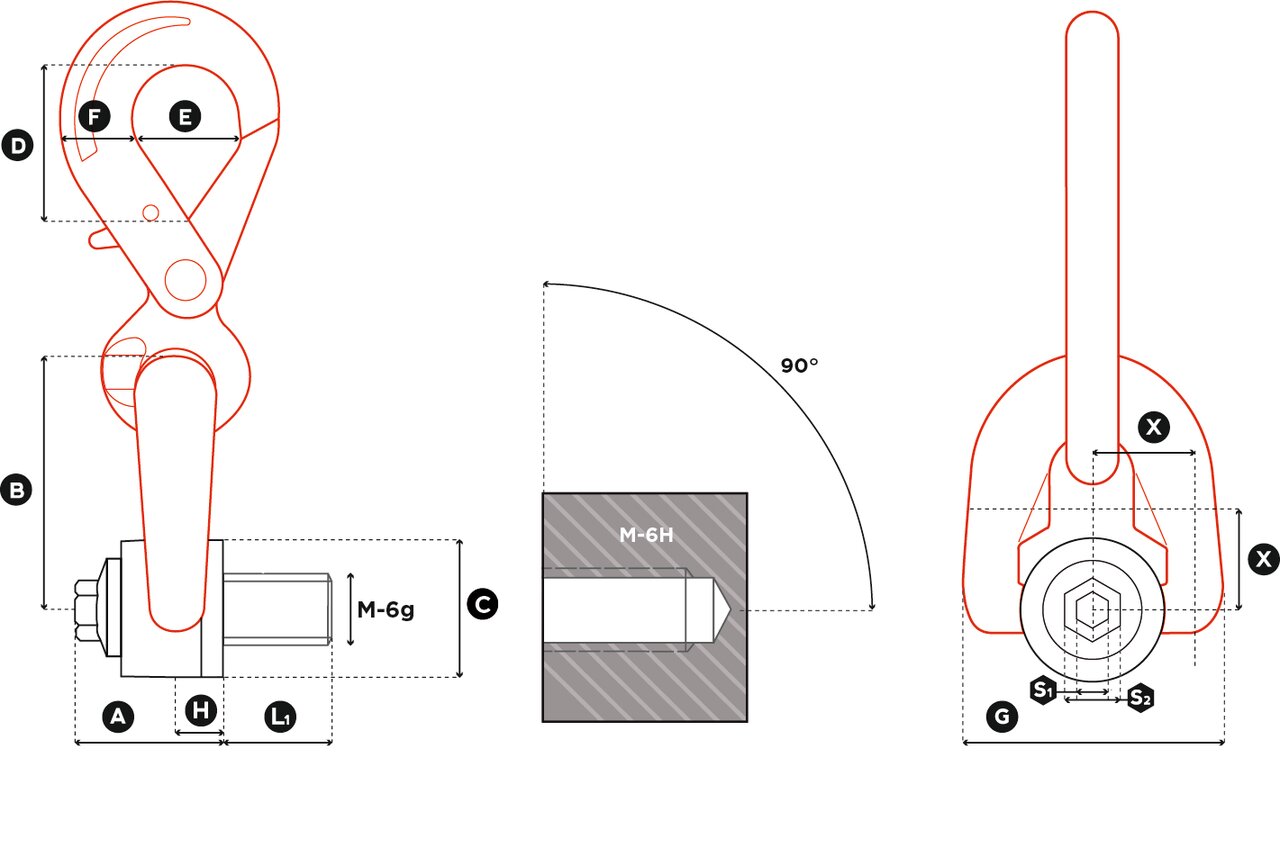

Artikelnr. WLL Draad WLL X (mm) Torque
Nm
L1 standard S (mm) A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) H (mm) I (mm) Gewicht
kg
CAD
11.20DSH M 12 1 M12 (x1,75) 18 15 21 8 16 33 56 30 44 32 23 58 9,5 0,8
11.20DSH M 18 2 M18 (x2,5) 24 70 27 8 20 45 76 45 58 46 29 79 13 2
11.20DSH M 10 M10 (x1,50) 0,6 18 10 17 8 16 33 56 30 44 32 23 58 9,5 0,8
11.20DSH M 8 M8 (x1,25) 0,3 18 6 14 8 16 33 56 30 44 32 23 58 9,5 0,8
11.20DSH M 14 M14 (x2) 1,3 24 30 23 8 20 45 76 45 58 46 29 79 13 1,9
11.20DSH M 16 M16 (x2) 1,6 24 50 27 8 20 45 76 45 58 46 29 79 13 2
11.20DSH M 20 M20 (x2,5) 2,5 24 100 30 8 20 45 76 45 58 46 29 79 13 2
Andere draad- varianten en -afmetingen verkrijgbaar op aanvraag
