Norm: Volgens DIN 582

Certificering: Dit product kan zonder extra kosten met een fabriekscertificaat en/of een conformiteitsverklaring geleverd worden. Op verzoek kan een testcertificaat worden geleverd.

  • Materiaal: Koolstofstaal, C15
  • Afwerking: Effen elektrolytisch verzinkt.
  • Veiligheidsfactor: 6:1
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"
WLL
ton

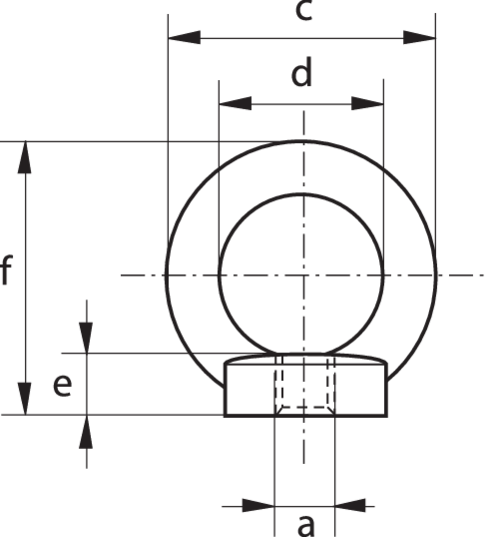

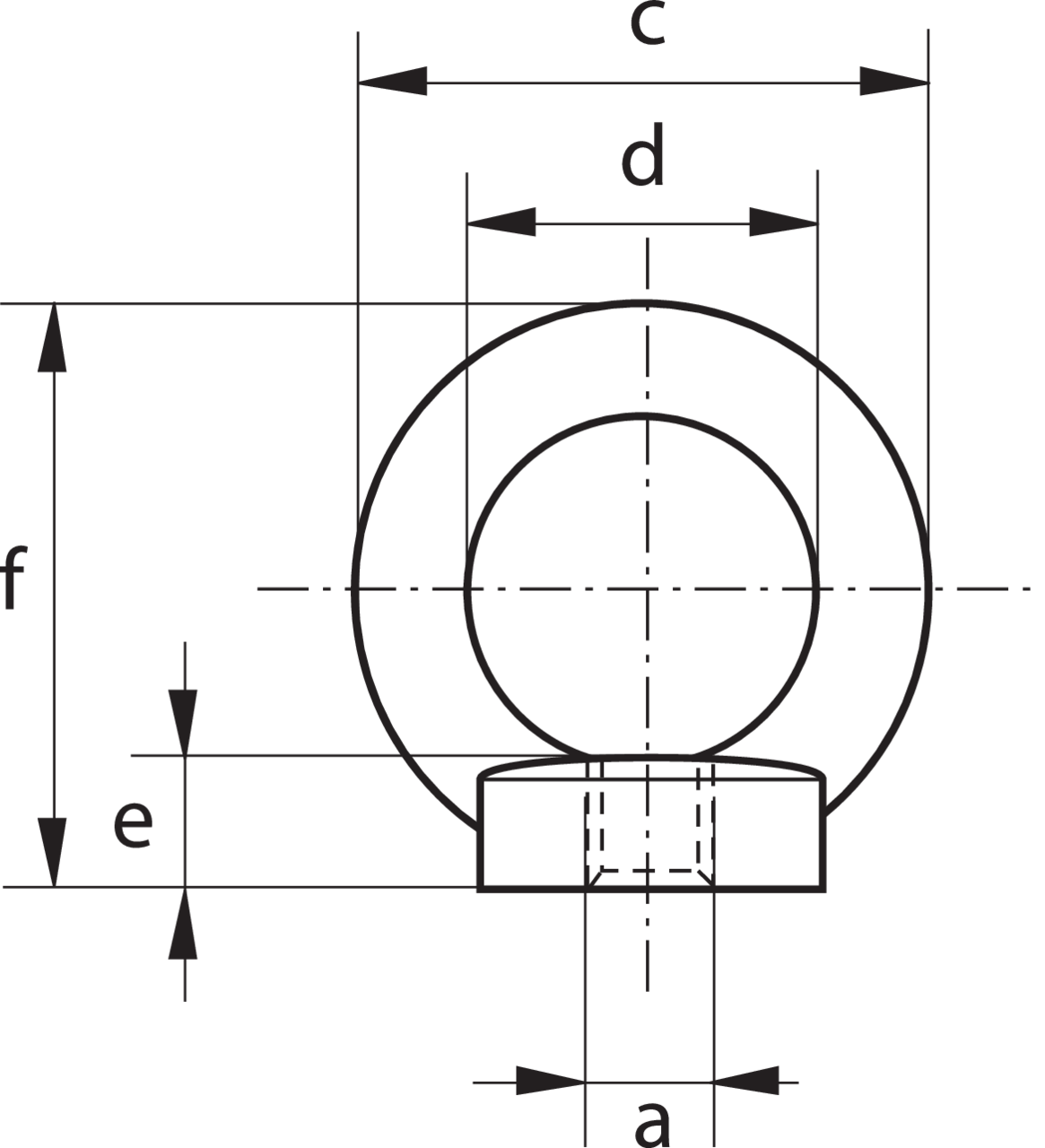

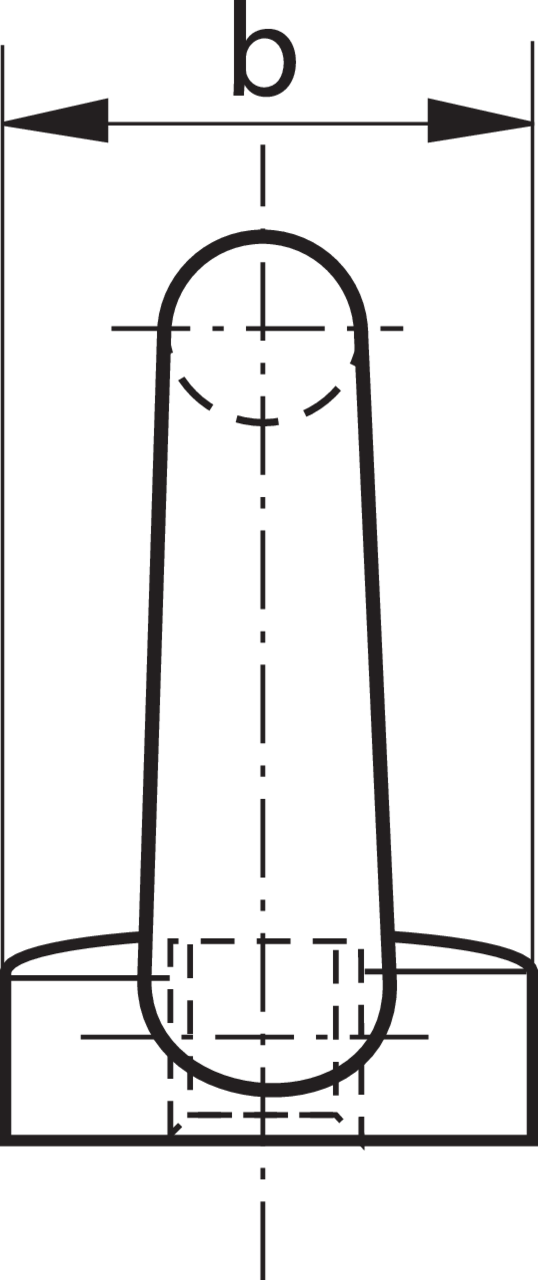

Dia. basis b (mm) Buitendia. oog c (mm) Binnendia. oog d (mm) e (mm) Hoogte f (mm) Draad a Gewicht
kg/100pc
CAD
0,07 20 36 20 8,5 36 M 6 x 1.00 4,2
0,14 20 36 20 8,5 36 M 8 x 1.25 5,2
0,23 25 45 25 10 45 M 10 x 1.50 9,4
0,34 30 54 30 11 53 M 12 x 1.75 16
0,49 35 63 35 13 60 M 14 x 2.00 22
0,7 35 63 35 13 62 M 16 x 2.00 24
0,9 40 72 40 16 71 M 18 x 2.50 36
1,2 40 72 40 16 71 M 20 x 2.50 35,2
1,5 45 81 45 18 80 M 22 x 2.50 58,6
1,8 50 90 50 20 90 M 24 x 3.00 70,6
2,5 50 90 50 20 90 M 27 x 3.00 102
3,2 65 108 60 25 109 M 30 x 3.50 132
4,3 65 108 60 25 110 M 33 x 3.50 170
4,6 75 126 70 30 128 M 36 x 4.00 208
6,1 75 126 70 30 130 M 39 x 4.00 260
7 85 144 80 35 147 M 42 x 4.50 305
8 85 144 80 35 150 M 45 x 4.50 407
8,6 100 166 90 40 168 M 48 x 5.00 502
8,6 110 184 100 45 187 M 52 x 5.00 830
11,5 110 184 100 45 187 M 56 x 5.50 669
16 120 206 110 50 208 M 64 x 6.00 930
21 150 260 140 60 260 M 72 x 6.00 1.500
