Algemeen: RVS (inox) oogbout DIN580.

  • Materiaal: AISI 316L
  • Markering: Volgens norm
  • Afwerking: Gepolijst
  • Norm: DIN 580
  • Veiligheidsfactor: 5:1
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"
Dia. (mm) WLL
ton

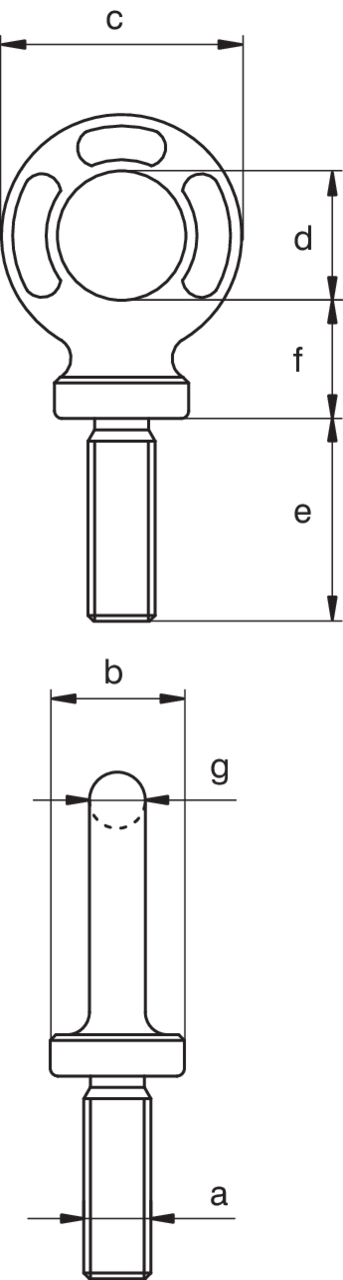

Maat Dia. basis b (mm) Buitendia. oog c (mm) Binnendia. oog d (mm) Type f (mm) Draad a Lengte e (mm) Dia. g (mm) Gewicht
kg
CAD
7 0,2 13 20 34 20 AL08DINI 17 M 8 x 1.25 13 7 0,05
8 0,4 17 20 38 22 AL10DINI 19 M10 x 1.50 17 8 0,07
10 0,6 21 25 47 26 AL12DINI 23 M12 x 1.75 21 10 0,12
14 0,8 27 30 57 29 AL14DINI 28 M14 x 2.00 27 14 0,24
14 1 27 36 65 35 AL16DINI 30 M16 x 2.00 27 14 0,34
14 1,5 30 36 65 35 AL18DINI 30 M18 x 2.50 30 14 0,38
16 2 30 40 73 39 AL20DINI 34 M20 x 2.50 30 16 0,52
19 2,5 35 42 82 44 AL22DINI 38 M22 x 2.50 35 19 0,67
20 3 36 55 95 54 AL24DINI 40 M24 x 3.00 36 20 0,98
