Algemeen: Oogbout grade 8 DIN580.

  • Materiaal: Grade 8.
  • Afwerking: Rood geverfd.
  • Veiligheidsfactor: 5:1
  • Grade: 8
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

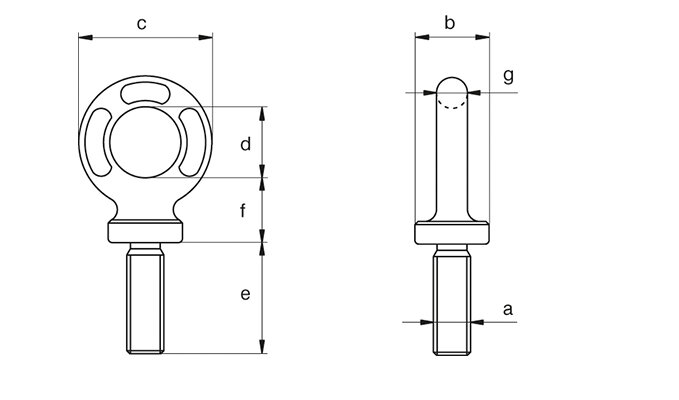

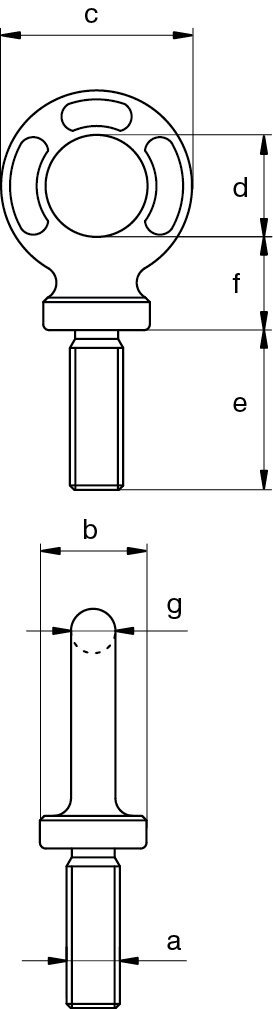

Dia. (mm) WLL Dia. basis b (mm) Buitendia. oog c (mm) Binnendia. oog d (mm) Type f (mm) Draad a Lengte e (mm) Dia. g (mm) Gewicht
kg
CAD
0,2 0,2 20 34 20 AL06RDIN 17 M 6 x 1.00 13 7 0,05
0,4 0,4 20 34 20 AL08RDIN 17 M 8 x 1.25 13 7 0,05
0,7 0,7 20 38 22 AL10RDIN 19 M10 x 1.50 17 8 0,07
1 1 25 47 26 AL12RDIN 23 M12 x 1.75 21 10 0,13
1,2 1,2 30 57 29 AL14RDIN 28 M14 x 2.00 27 14 0,24
1,5 1,5 36 64 35 AL16RDIN 30 M16 x 2.00 27 14 0,34
2 2 36 65 35 AL18RDIN 30 M18 x 2.50 30 14 0,38
2,5 2,5 40 73 39 AL20RDIN 34 M20 x 2.50 30 16 0,52
3 3 42 82 44 AL22RDIN 38 M22 x 2.50 35 19 0,67
4 4 55 95 54 AL24RDIN 40 M24 x 3.00 36 20 0,99
5 5 55 95 54 AL27RDIN 40 M27 x 3.00 38 20 1,08
6 6 60 108 59 AL30RDIN 49 M30 x 3.50 45 24 1,66
7 7 60 108 59 AL33RDIN 49 M33 x 3.50 45 24 1,74
8 8 65 118 67 AL36RDIN 45 M36 x 4.00 54 25 2,01
9 9 65 118 67 AL39RDIN 45 M39 x 4.00 55 25 2,08
10 10 70 139 79 AL42RDIN 56 M42 x 4.50 63 31 3,37
15 15 70 139 79 AL45RDIN 56 M45 x 4.50 65 31 3,47
18 18 95 181 97 AL48RDIN 68 M48 x 5.00 68 43 7,17
20 20 95 181 97 AL52RDIN 68 M52 x 5.00 78 43 7,25
25 25 95 181 97 AL56RDIN 68 M56 x 5.50 78 43 7,52
30 30 95 181 97 AL60RDIN 68 M60 x 5.50 78 43 7,78
36 36 95 181 97 AL64RDIN 68 M64 x 6.00 90 43 8,12
