Algemeen: Ooghaak met klep UCSO.


  • Materiaal: Grade 10.
  • Afwerking: Blauw geverfd.
  • Opmerking: Vanaf 10T zonder vlak deel.
  • Veiligheidsfactor: MBL equals 4 x WLL
  • Grade: 10
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

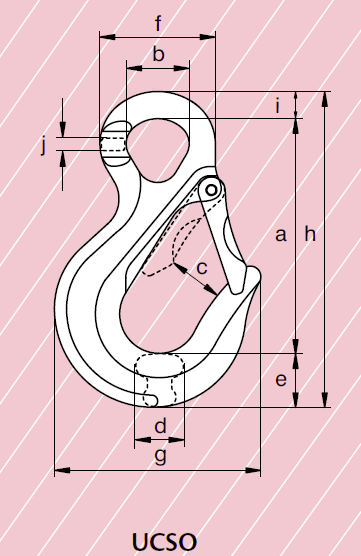

WLL
ton
For chain ø
mm
inch A
mm
B
mm
C
mm
D
mm
E (mm) F (mm) g (mm) h
mm
i
mm
j (mm) Gewicht
kg
CAD
1,4 6 7/32 86 23 27 15 19 43 73 115 10 7 0,3
2,5 8 5/16 102 26 27 19 23 51 87 137 13 8 0,56
4 10 3/8 121 35 28 23 29 66 106 165 16 11 1,02
6,7 13 1/2 155 41 33 31 36 76 136 208 19 14 1,79
10 16 5/8 185 48 46 34 43 92 159 252 22 17 2,89
