Algemeen: Gaffelhaak met klep UCSC.



  • Materiaal: Grade 10.
  • Afwerking: Blauw geverfd.
  • Veiligheidsfactor: MBL equals 4 x WLL
  • Grade: 10
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"
WLL
ton

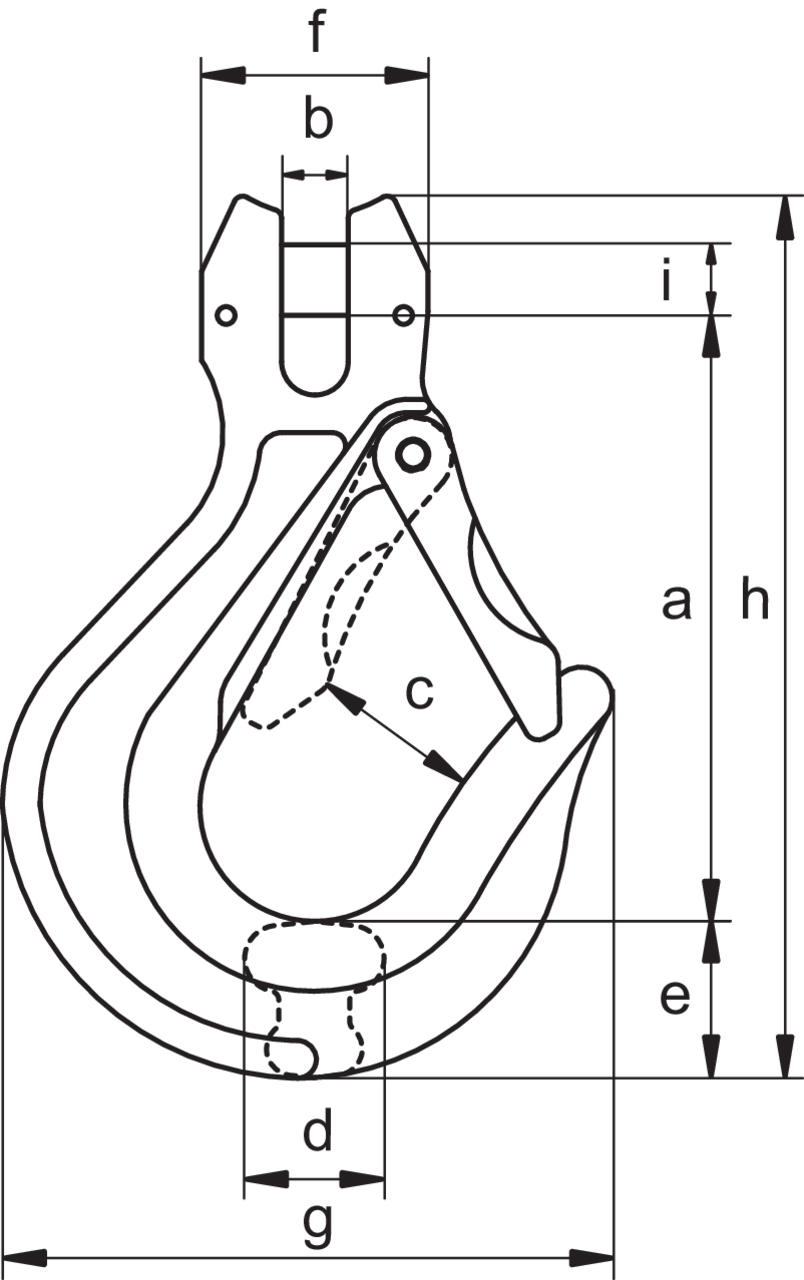

Breedte B (mm) Voor kettingdia. (inch) Voor kettindia. (mm) width opening c
mm
thickness d
mm
Breedte e (mm) Buitenbreedte f (mm) Buitenbreedte g (mm) Buitenlengte h (mm) Dia. pin i (mm) Lengte a (mm) Gewicht
kg
CAD
1,4 7 7/32 6 27 15 19 28 73 108 8 76 0,29
2,5 9 5/16 8 30 20 22 32 85 133 10 95 0,54
4 11 3/8 10 33 24 28 42 106 164 13 113 1,11
6,7 15 1/2 13 35 32 40 54 133 208 16 138 2,12
10 18 5/8 16 43 40 44 67 165 240 20 161 3,78
