• Materiaal: Zacht staal
  • Afwerking: Elektrolytisch verzinkt
  • Opmerking: Ook verkrijbaar met ingeklemde kous (E-7210) / schroefsluiting (E-7220) / ingeklemde kous en schroefsluiting (E-7230)
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

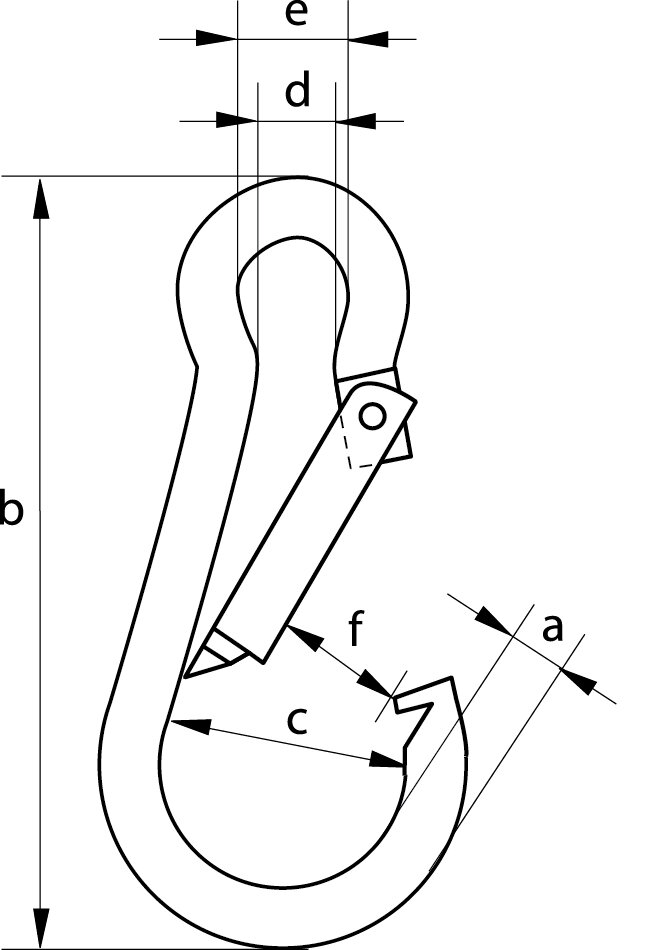

EAN Dia. (mm) MBL
t
A
mm
B
mm
C
mm
D
mm
E (mm) F (mm) Gewicht
kg/100pc
CAD
E-7200 4x40 4 4 40 14 5 7 6 0,6
E-7200 5x50 5 0,1 5 50 16 7 8 6 0,8
E-7200 6x60 6 0,12 6 60 18 7 9 7 1,6
E-7200 7x70 7 0,18 7 70 22 9 10 8 2,6
E-7200 8x80 8 0,3 8 80 24 11 12 9 4,4
E-7200 9x90 9 0,33 9 90 26 11 12 10 6,4
E-7200 10x100 10 0,46 10 100 30 12 15 11 9,3
E-7200 11x120 11 0,6 11 120 36 14 18 15 12,5
E-7200 12x140 12 0,68 12 140 40 16 20 19 19,5
E-7200 13x160 13 0,8 13 160 44 20 22 24 25
E-7200 14x180 14 0,86 14 180 48 20 22 28 35
E-7200 15x200 15 1,37 15 200 60 20 22 35 57,2
