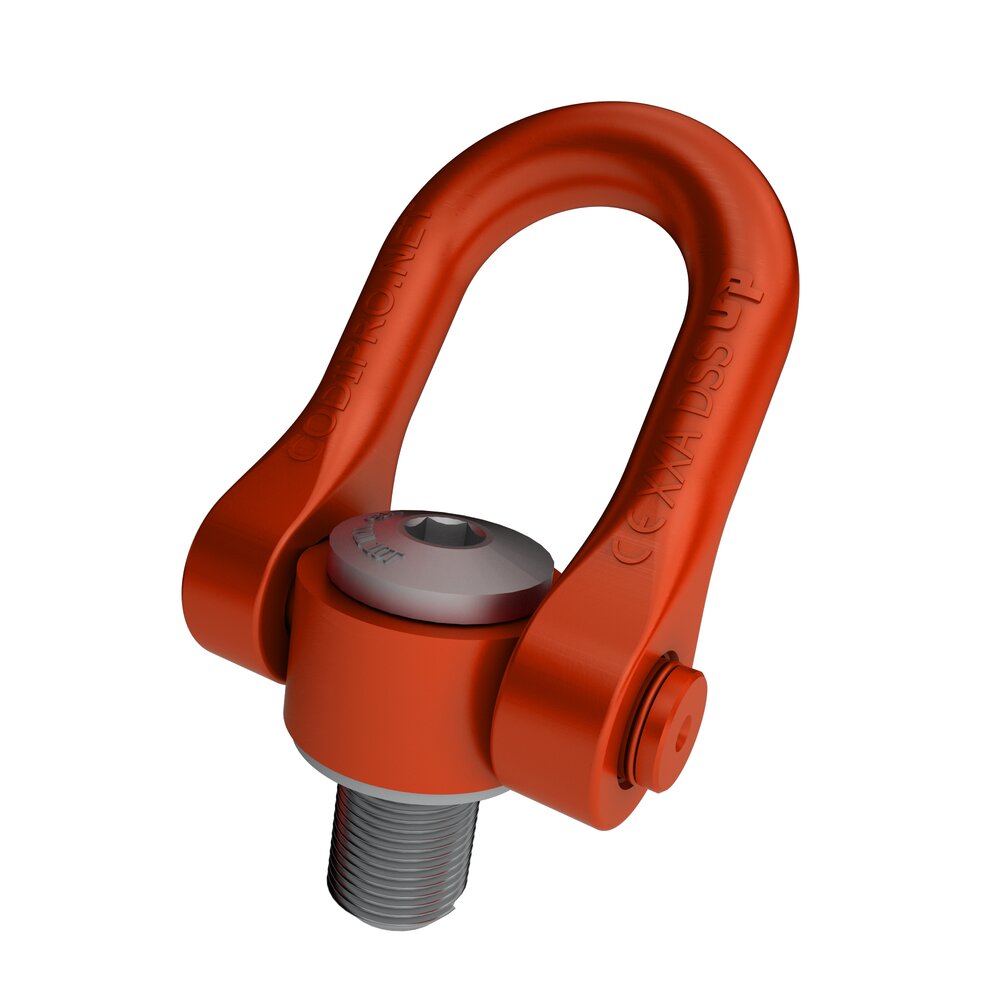

DSS UP wartelend draaibaar hijsoog Codipro Gr.10

Home / Producten / Ketting & toebehoren / DSS UP wartelend draaibaar hijsoog Codipro Gr.10

Algemeen
Het wartelend hijsoog DSS UP is speciaal ontworpen voor gelijktijdig heffen en draaien van zware lasten. De dubbele geleding zorgt voor een perfecte uitlijning van het hijsoog met hety aanslagmiddel.

Kenmerken:

Draaibaar onder belasting.
Bruikbaar voor elke soort hijsoperatie.
Het aandraaimoment is gestempeld op alle hijsogen in het GRADUP-assortiment. Op aanvraag kan het product worden gecertificeerd voor sjorren.

Materiaal: Gradup hoogwaardig staal
Markering: Volgens norm, CE
Norm: EN 1677-1
except grade/WLL
Opmerking: Op aanvraag kan het product worden gecertificeerd voor sjorren.

Veiligheidsfactor: 5:1
Grade: 8

Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

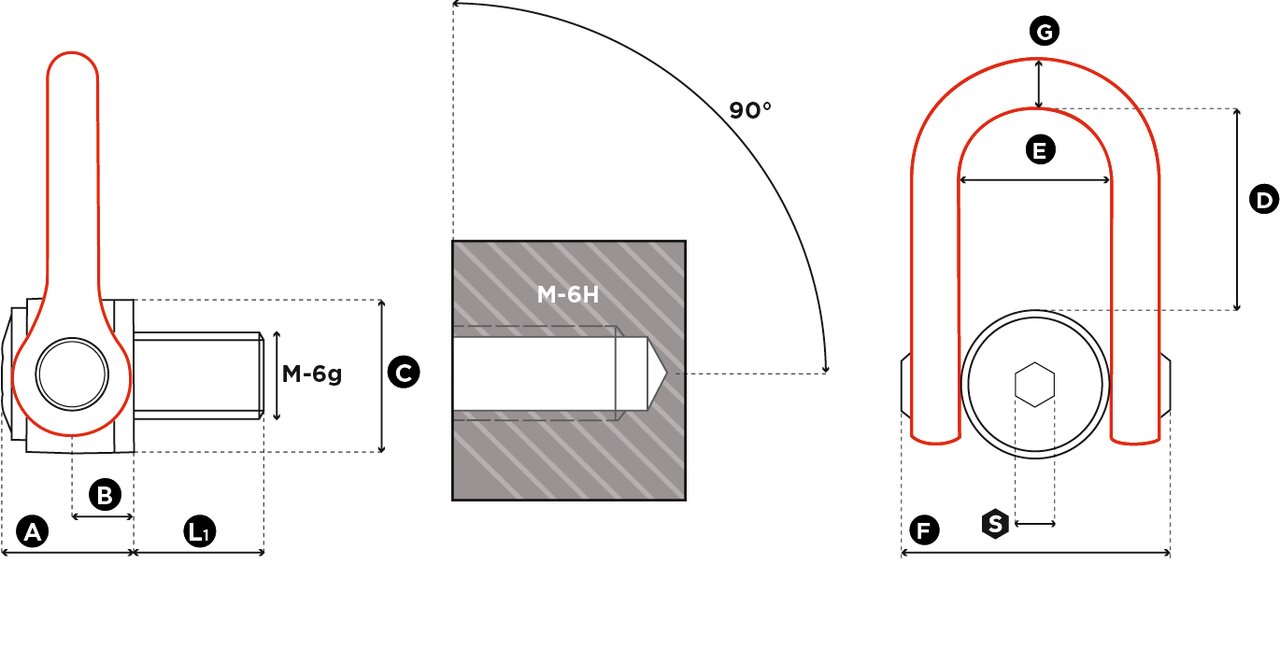

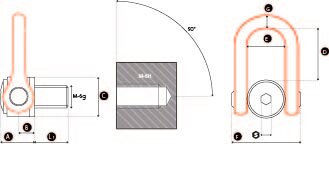

Artikelnr.	WLL ton	Draad	Torque Nm	StandardL1 mm	S mm	A mm	B mm	C mm	D mm	E mm	F mm	G mm	Gewicht kg	CAD
11.42DSS M 24 UP	4,5	M 24 (x3)	160	36	19	61	31	70	104	73	149	33	5,4
11.42DSS M 30 UP	7,7	M 30 (x3.5)	250	45	19	61	31	70	104	73	149	33	5,5
11.42DSS M 33 UP	8,5	M 33 (x3.5)	250	50	19	61	31	70	104	73	149	33	5,5	-
11.42DSS M 36 UP	11	M 36 (x4)	320	54	19	61	31	70	104	73	149	33	5,5
11.42DSS M 36X3 UP	11	M 36 (x3)	320	54	19	61	31	70	104	73	149	33	5,5	-
11.42DSS M 39 UP	12	M 39 (x4)	320	58	19	61	31	70	104	73	149	33	5,7	-
11.42DSS M 42 UP	13	M 42 (x4,5)	400	63	19	61	31	70	104	73	149	33	5,8
11.42DSS M 42X3 UP	13	M 42 (x3)	400	63	19	61	31	70	104	73	149	33	5,8
11.42DSS M 45 UP	14,5	M 45 (x4,5)	400	63	19	61	31	70	104	73	149	33	5,9	-
11.42DSS M 48X3 UP	17	M 48 (x3)	600	68	19	79	38	90	125	91	182	45	11	-
11.42DSS M 48X4 UP	17	M 48 (x4)	600	68	19	79	38	90	125	91	182	45	11	-
11.42DSS M 48 UP	17	M 48 (x5)	600	68	19	79	38	90	125	91	182	45	11
11.42DSS M 52 UP	19	M 52 (x5)	600	68	19	79	38	90	125	91	182	45	12,2	-
11.42DSS M 56 UP	22	M 56 (x5,5)	600	78	19	79	38	90	125	91	182	45	11,3	-
11.42DSS M 56X4 UP	22	M 56 (x4)	600	78	19	79	38	90	125	91	182	45	11,4	-
11.42DSS M 72 UP	22	M 72 (x6)	600	90	19	79	38	95	125	91	182	45	14
11.42DSS M 72X4 UP	22	M 72 (x4)	600	90	19	79	38	95	125	91	182	45	14	-
11.42DSS M 64 UP	25	M 64 (x6)	600	90	19	79	38	95	125	91	182	45	12,2
11.42DSS M 64X4 UP	25	M 64 (x4)	600	90	19	79	38	95	125	91	182	45	12,2	-
11.42DSS M 80 UP	25	M 80 (x6)	600	90	19	79	38	100	125	91	182	45	15	-
11.42DSS M 90 UP	25	M 90 (x6)	600	90	19	79	38	100	125	91	182	45	15,5	-
11.42DSS M 100 UP	25	M 100 (x6)	600	90	19	79	38	110	125	91	182	45	16,5	-
