Algemeen: Het wartelend hijsoog DSR UP is speciaal ontworpen voor het veilig hijsen van lasten . Door de dubbele geleding is het mogelijk het hijsoog onder belasting 360° te draaien en is 180° klapbaar waardoor het oog perfect in lijn blijft met de hijsstrop.

Kenmerken:

  • Draaibaar onder belasting.
  • Bruikbaar voor elke soort hijsoperatie.
  • Te monteren met inbussleutel of momentsleutel (ook voor externe zeskant)
  • Benodigd aandraaimoment gemarkeerd op het product.
  • Materiaal: Gradup hoogwaardig staal
  • Markering: Volgens norm, CE
  • Norm: EN 1677-1
  • Veiligheidsfactor: 5:1
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

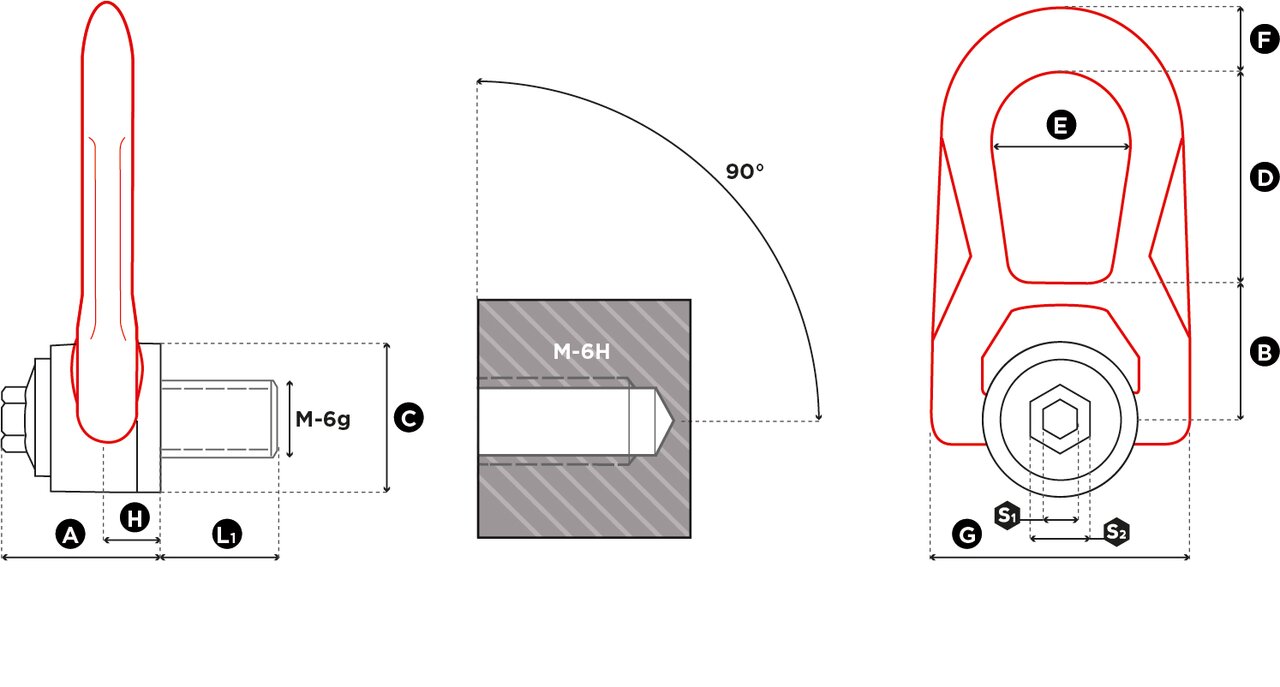

Artikelnr. WLL
ton
Draad StandardL1
mm
Moment
Nm
S1
mm
S2
mm
A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
G
mm
H
mm
Gewicht
kg
CAD
11.42DSRM5UP 0,07 M5 (x0.8) 15 3 8 16 33 30 30 38 27 14 53 9,5 0,3
11.42DSRM6UP 0,15 M6 (x1) 15 4 8 16 33 30 30 38 27 14 53 9,5 0,3
11.42DSRM8UP 0,4 M8 (x1.25) 15 6 8 16 33 30 30 38 27 14 53 9,5 0,3
11.42DSRM10UP 0,7 M10 (x1.50) 18 10 8 16 33 30 30 38 27 14 53 9,5 0,3
11.42DSRM12UP 1,05 M12 (x1.75) 21 15 8 16 33 30 30 38 27 14 53 9,5 0,3
11.42DSRM14UP 1,4 M14 (x2) 23 30 8 20 45 40 45 53 38 17 76 13 0,9
11.42DSRM16UP 2 M16 (x2) 27 50 8 20 45 40 45 53 38 17 76 13 0,9
11.42DSRM18UP 2,3 M18 (x2.5) 27 70 8 20 45 40 45 53 38 17 76 13 0,9
11.42DSRM202T5UP 2,5 M20 (x2.5) 30 100 8 20 45 40 45 53 38 17 76 13 0,9
11.42DSRM203T2UP 2,9 M20 (x2.5) 25 100 14 24 62 55 60 83 55 25 115 13 2,6
11.42DSRM22UP 3,5 M22 (x2.5) 33 120 14 24 62 55 60 83 55 25 115 19 2,6
11.42DSRM24UP 4,4 M24 (x3) 36 160 14 24 62 55 60 83 55 25 115 19 2,6
11.42DSRM27UP 5,7 M27 (x3) 40 200 14 24 62 55 60 83 55 25 115 19 2,7
11.42DSRM306T3UP 6 M30 (x3.5) 45 250 14 24 62 55 60 83 55 25 115 19 2,7
11.42DSRM308TUP 6,7 M30 (x3.5) 45 250 14 30 80 77 78 98 71 26 141 28 5,4
11.42DSRM36UP 8 M36 (x4) 54 320 14 30 80 77 78 98 71 26 141 28 5,4
11.42DSRM42UP 8,5 M42 (x4,5) 63 400 14 30 80 77 78 98 71 26 141 28 5,5
