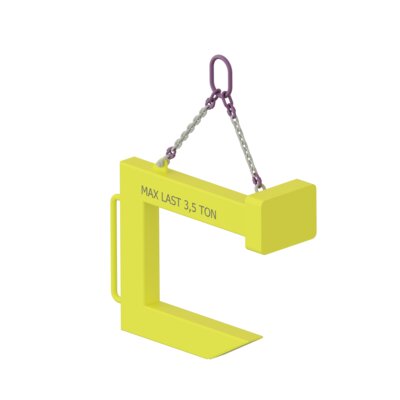

Algemeen: Coilhaak met tweesprong als ophanging voor grotere stabiliteit.
Het tegengewicht zorgt er voor dat de coilhaak altijd in horizontale positie blijft. Wanneer correct gebruikt is er geen gevaar dat de coil onbedoeld van de coilhaak glijdt.
  • Veiligheidsfactor: 1,5 x WLL.
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"
Artikelnr. WLL
ton

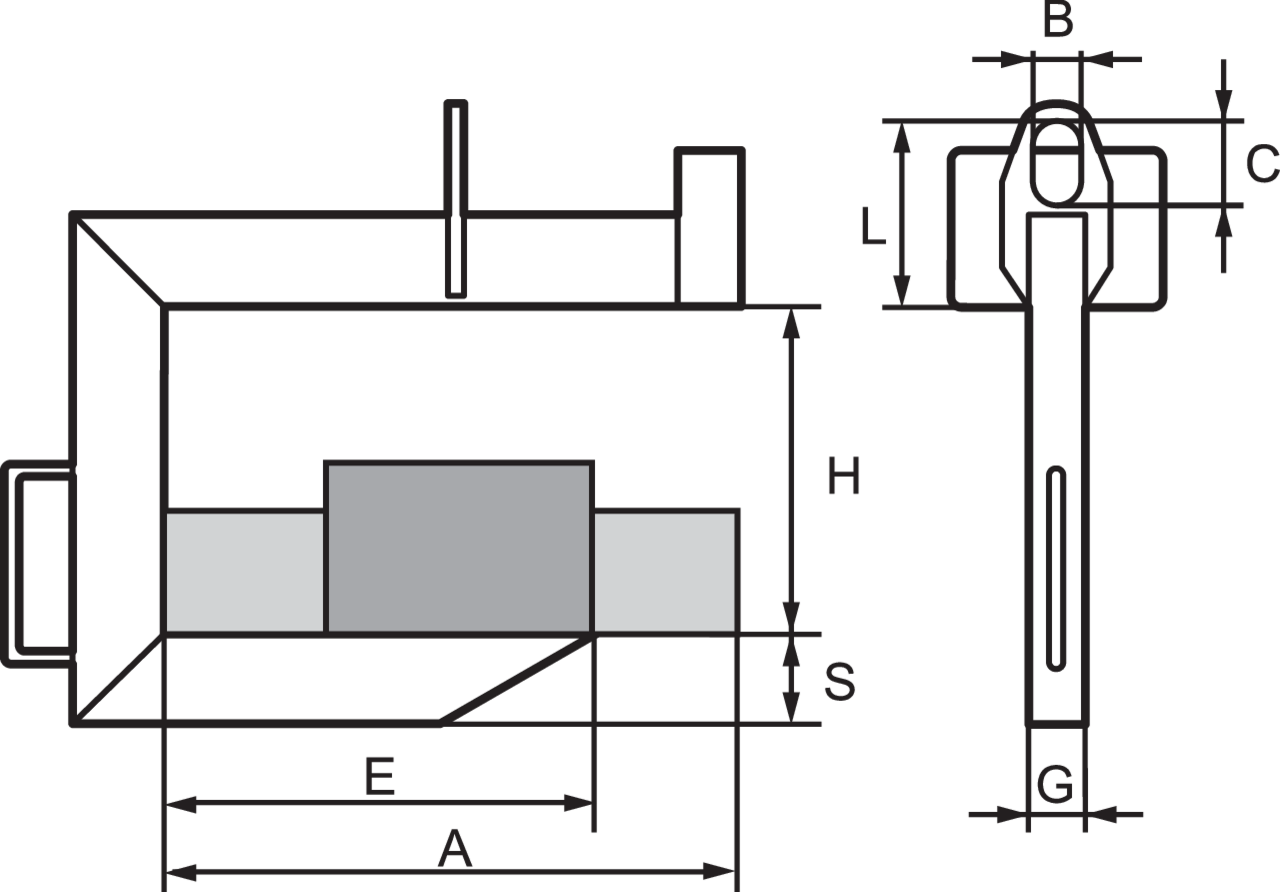

A (coil width) B (mm) C (mm) E (mm) G (mm) H (mm) L (mm) S (mm) Gewicht
kg
CAD
16.80CKBM15-38 1,5 380-220 50 100 300 100 500 300 110 25
16.80CKBM20-50 2 500-250 50 100 375 60 500 310 120 80
16.80CKBM35-85 3,5 850-350 75 150 600 100 500 420 150 130
16.80CKBM75-85 7,5 850-650 90 200 750 100 550 500 200 240
Andere afmetingen en capaciteiten op aanvraag.
