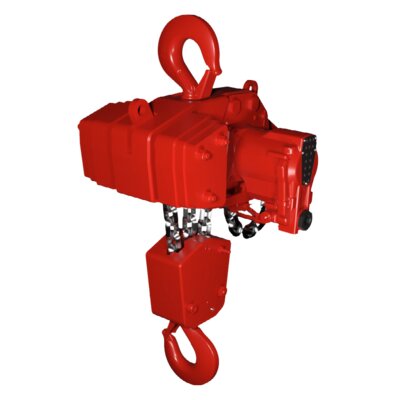

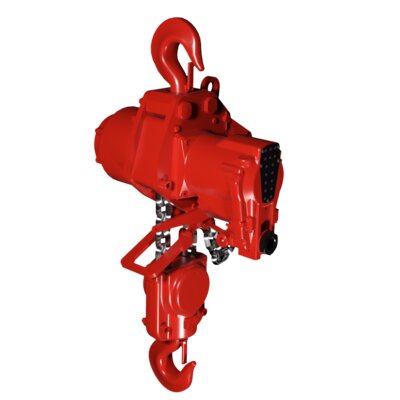

De nieuwe RED ROOSTER TMH serie persluchtkettingtakels heeft de hoogste hijssnelheid op de takelmarkt. Met M4 "class of mechanism" is deze nieuwe pneumatische takel uiterst duurzaam wat de continuïteit van uw werkzaamheden garandeert. De TMH takels zijn ontworpen met een bevestigingsoog aan het huis voor eenvoudige installatie.
Standaard kenmerken:
• Snelheid precies traploos regelbaar (koord en drukknop bediening)
• Optimale controle en precies positioneren van de last
• Main air shut off valve
• Mechanische eindstop afslag
• Lastbegrenzer ingebouwd zonder bouwhoogte verlies
• Operationele luchtdruk 0,4 - 0,63 MPa (4-6,3 bar)
• Uitlaatlucht weg te leiden met slang
Optioneel o.a.:
- Marine Specificatie / corrosiebestendig
- Verfsystemen van C2 - Industrial naar C5 - Offshore specificatie (Rode afwerking als standaard, andere RAL-kleuren verkrijgbaar op aanvraag).
- Diverse bedieningsmogelijkheden.
- Radiografische afstandbediening voor electro pneumatische besturing.
- Ketting opvangbak/zak (PVC, gegalvaniseerd of roestvrij staal).
- Verschillende soorten ophanging beschikbaar.
- Lucht-toevoer systemen en kleppen.
- Perslucht-conditioneringstoestel.
- Festoensystemen.
ATEX
- Vlgs Machinerichtlijn 94/9/EG (EX classificatie)
- Markering: Volgens norm, CE
- Norm: EN 14492-2
- Opmerking: Wij raden ten zeerste aan een SMC Luchtconditioneringstoestel te gebruiken. (Worden separaat verkocht.)
|

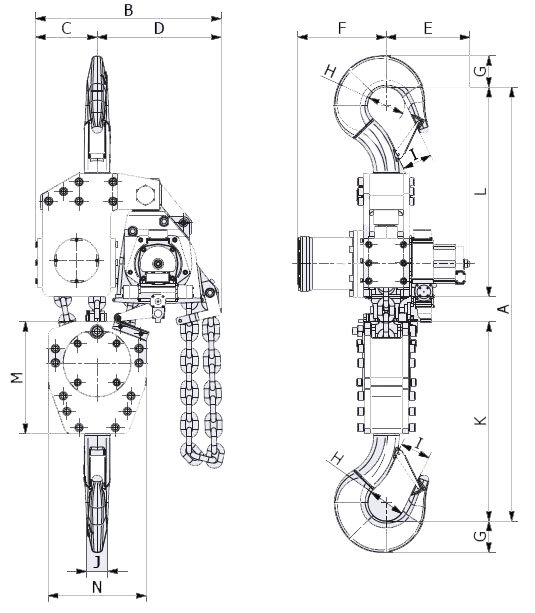

Type
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
Hø
|
I
|
J
|
K
|
L
|
M
|
N
|
|
|
mm
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 16.30TMH-10C / 16.30TMH-10P2E |
850
|
467
|
154
|
279
|
313
|
247
|
62
|
60
|
40
|
55
|
345
|
480
|
217
|
202
|
| 16.30TMH-15C / 16.30TMH-15P2E |
1100
|
676
|
217
|
459
|
312
|
248
|
67
|
84
|
58
|
52
|
441
|
521
|
275
|
395
|
| 16.30TMH-20C / 16.30TMH-20P2E |
1220
|
789
|
250
|
539
|
313
|
247
|
80
|
110
|
78
|
64
|
493
|
553
|
285
|
530
|
| 16.30TMH-25C2 / 16.30TMH-25P2E |
1400
|
478
|
165
|
313
|
346
|
365
|
103
|
125
|
80
|
82
|
655
|
720
|
375
|
320
|
| 16.30TMH-37.5/C3 / 16.30TMH-37.5/P3E |
1765
|
767
|
255
|
523
|
346
|
366
|
118
|
125
|
90
|
95
|
808
|
855
|
463
|
405
|
| 16.30TMH-50C4 / 16.30TMH-50P4E |
2083
|
1276
|
603
|
673
|
346
|
366
|
132
|
140
|
100
|
106
|
926
|
1018
|
550
|
800
|
| 16.30TMH-60C4 / 16.30TMH-60P4E |
2160
|
1276
|
603
|
673
|
346
|
366
|
65
|
180
|
105
|
65
|
990
|
1000
|
550
|
800
|
| 16.30TMH-75C6 / 16.30TMH-75P6E |
measurement on request
|
