Algemeen:
Spanschroeven gesloten huis ovaal oog/ovaal oog met trapezium draad. Standaard geleverd met borgmoeren.

Kenmerken:

  • Standaard blauwe kleur.
  • Andere einverbindingen en/of combinaties mogelijk

Optioneel:

  • Andere kleur of verzinkt.
  • Andere vergrendeling.
  • Spanschroef v.z.v. Draaiwiel of ratel.
  • Andere afmetingen.
  • Temperatuursbereik: -40°C t/m +110° C , hogere gebruiks temparatuur mogelijk echter met reductie van de werklast.
  • Waarschuwing: Alleen recht, in-lijn te belasten.
  • Veiligheidsfactor: 5.1
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

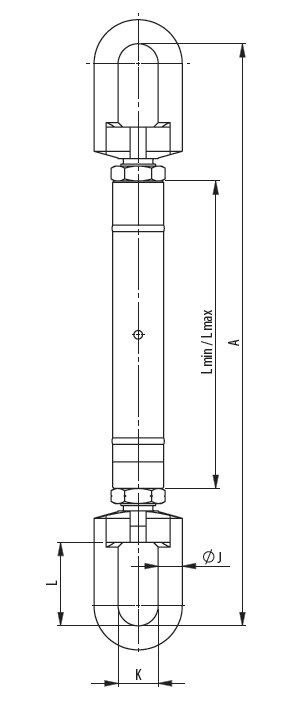

Artikelnr. WLL
ton
Opname
mm
Draad trap. L min.
mm
L max.
mm.
A
mm
J
mm
K
mm
L
mm
Gewicht
kg
CAD
11.55410016022 1,6 167 22 x 5 450 617 240 16 26 58 2
11.55410020022 2 181 24 x 5 470 651 260 16 26 58 3
11.55410025022 2,5 215 28 x 5 534 749 280 20 32 72 5
11.55410031022 3,1 225 30 x 6 554 779 300 20 32 72 6
11.5540040022 4 232 32 x 6 630 862 320 25 40 94 8
11.55410050022 5 242 36 x 6 658 900 340 25 40 94 13
11.55410063022 6,3 270 44 x 7 753 1.023 380 30 45 108 19
11.55410080022 8 296 48 x 8 813 1.109 420 32 50 115 27
11.55410100022 10 306 52 x 8 866 1.172 460 36 60 125 35
11.55410126022 12,6 352 55 x 9 988 1.340 500 40 65 144 46
11.55410160022 16 366 65 x 10 1.070 1.436 540 45 70 163 58
11.55410200022 20 380 70 x 10 1.156 1.536 580 55 75 168 65
11.55410250022 25 402 75 x 10 1.270 1.672 620 60 80 192 90
11.55410315022 31,5 438 80 x 10 1.358 1.796 660 60 90 216 94
