Algemeen:
Elektriche wormwiel- Hijslier capaciteiten van 200 - 1700 kg.
Een serie van elektrische zelfremmende wormwiellieren, ontwikkeld volgens de Europese normen voor hijslieren. Ontwikkeld volgens P-82-NEN 3508-K3 en DIN 15020-1AM voor een lange levensduur. De zelfremmende wormielkast is gecombineerd met een automatische "fail-safe" motor-rem voor een nauwkeurige controle.
De types EN 580 t/m EN 1700 worden standaad geleverd met een gegroefde trommel dit zorgt voor een langere levensduur van de kabel.

Standaard eigenschappen :

  • Zelf remmende wormwielkast.
  • IP 54 aluminium geremde motor 400 VAC / 3-fase / 50 Hz.
  • Gegroefde kabeltrommel op types EN 580 t/m 1700.
  • Éenzijdige ondersteuning trommel (EN 200, EN 450).
  • Tweezijdige ondersteuning trommel (alle andere modellen).
  • 2 componenten conservering, 2 lagen, kleur RAL 5010.


Optioneel o.a.:

  • IP56 TENV gietijzeren motor voor offshore toepassing..
  • Andere motoren zoals, 220 V AC, 1 Phase motor of 24V DC motor.
  • Explosie-vrije motoren.
  • Alternatieve snelheden en trommelafmetingen/capaciteiten.
  • Stalen beschermkap motor.
  • trommel kap.
  • Kabel Aandrukrol.
  • Nood-handaandrijving.
  • eindafslagen
  • lastbegrenser (verplicht vlgs CE vanaf WLL 1000 kg)
  • frequentieregelaar voor variabele snelheden.
  • div. besturingsopties
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"
Artikelnr. Type WLL 1st layer kg WLL 3rd layer kg Aanbevolen staalkabeldia. (mm) Speed 1st layer m/min Capaciteit trommel 1ste laag (m) Capaciteit trommel 3de laag (m) Motor power 400 VAC kW Weight without rope (kg) CAD
4005061 EN 200 200 165 5 6 3 11 0,55 20
4005062 EN 450 450 375 6 7 3 11 1,1 35
4005063 EN 500 500 405 7 5,5 7 25 1,1 60
4005064 EN 800 800 640 8 6 6 23 1,5 90
4005065 EN 1050 1.050 840 10 7,5 9 31 3 150
4005066 EN 1325 1.325 1.065 11 8 11 40 4 195
4005067 EN 1700 1.700 1.370 12 9 13 48 5,5 260

Download CAD

Description

Get CAD
Download

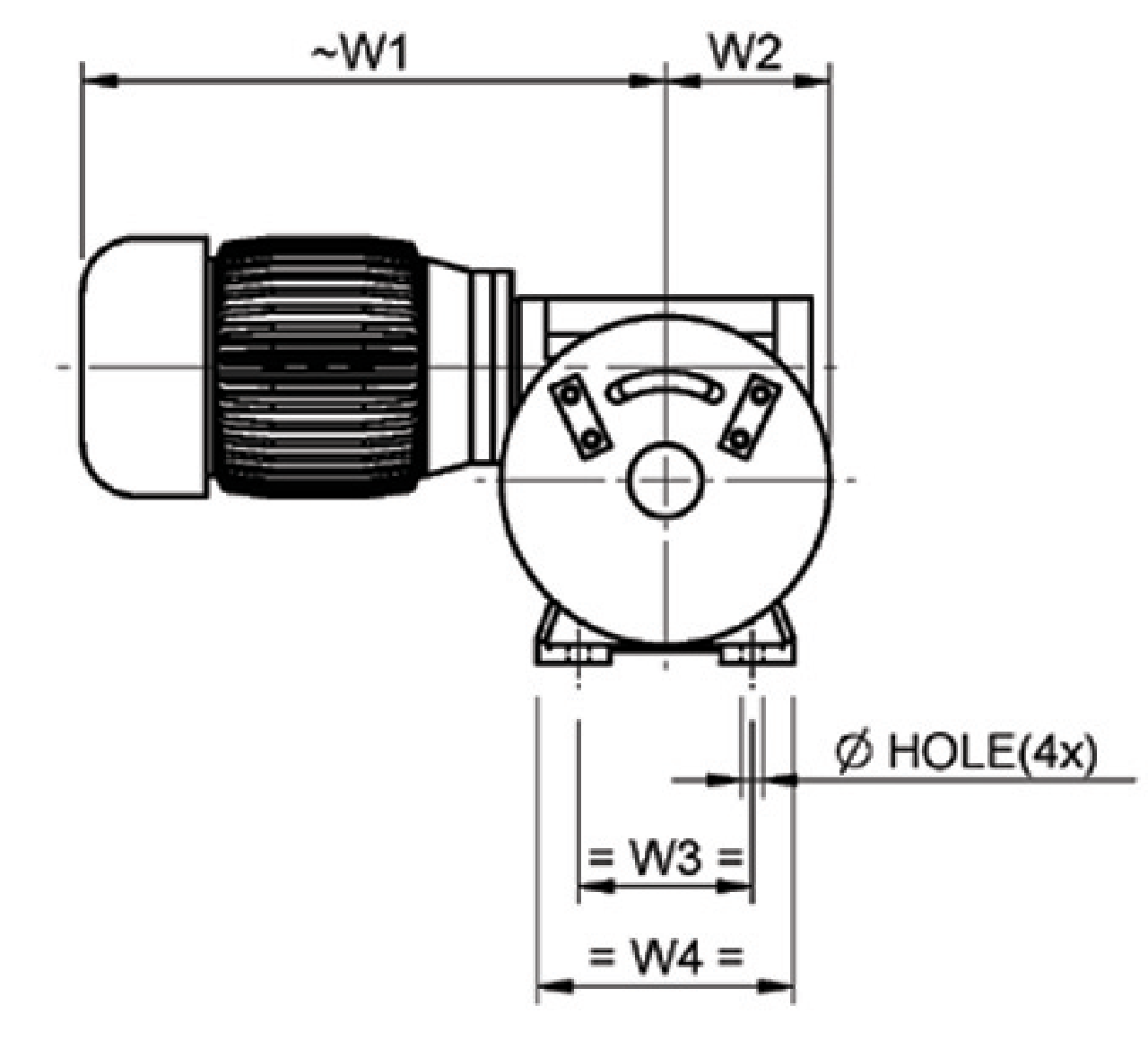

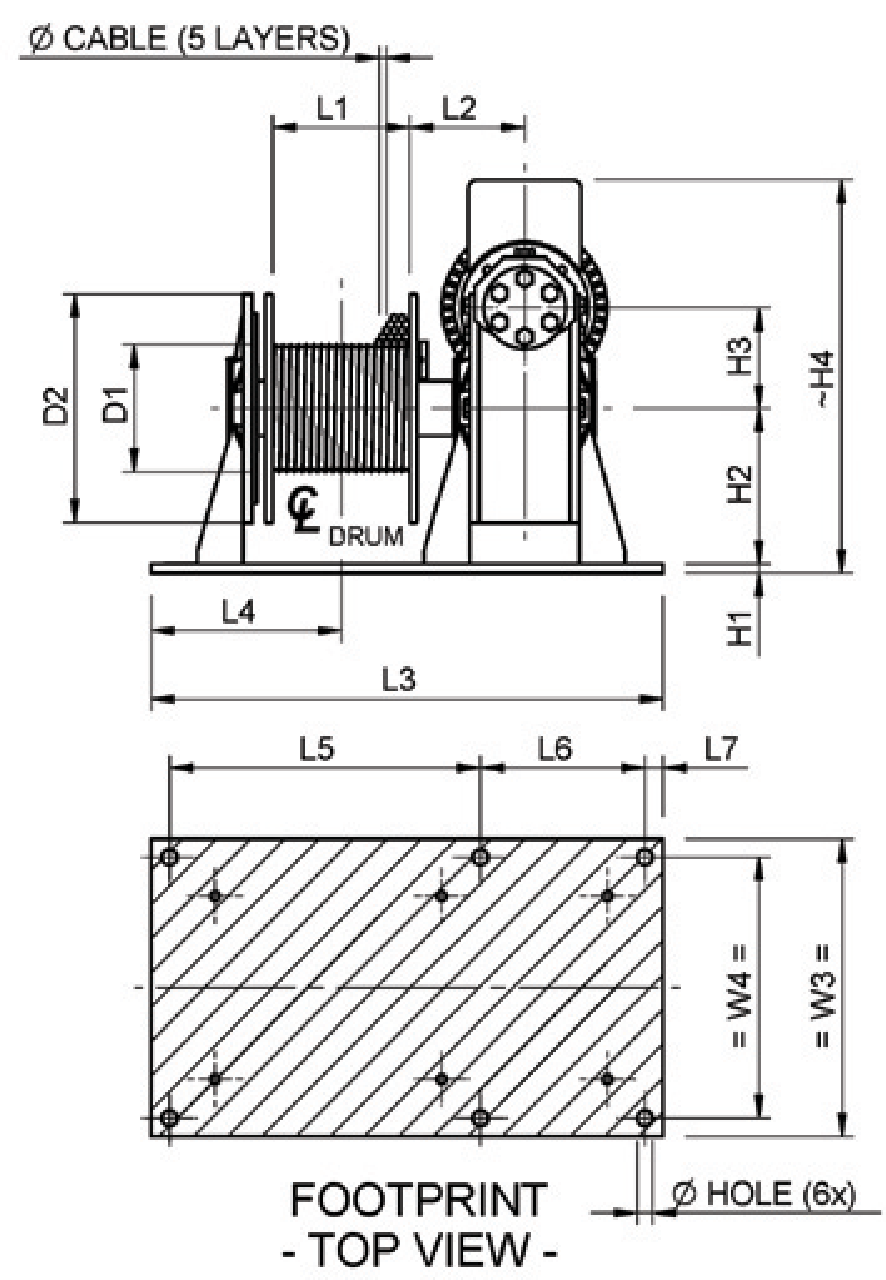

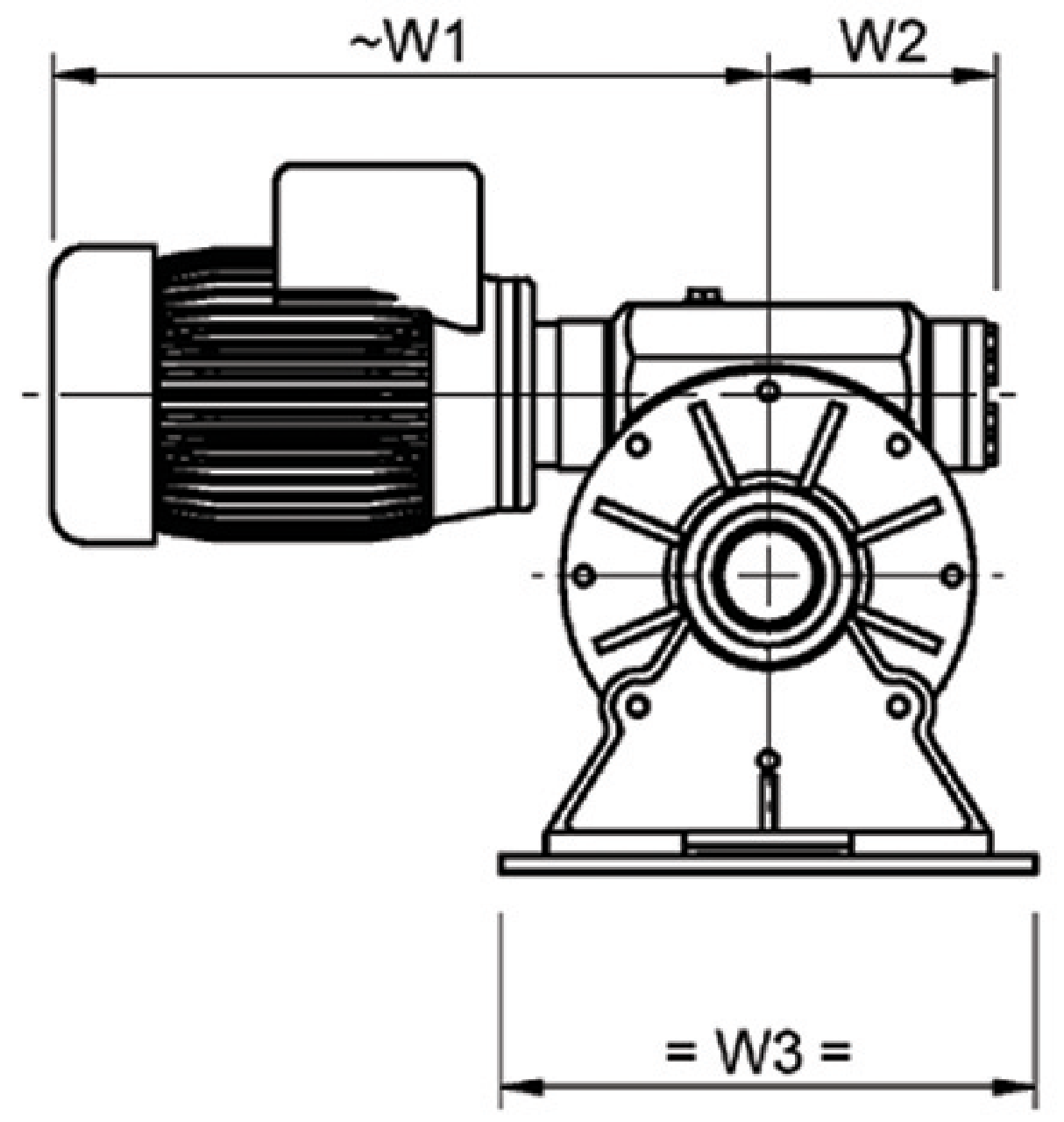

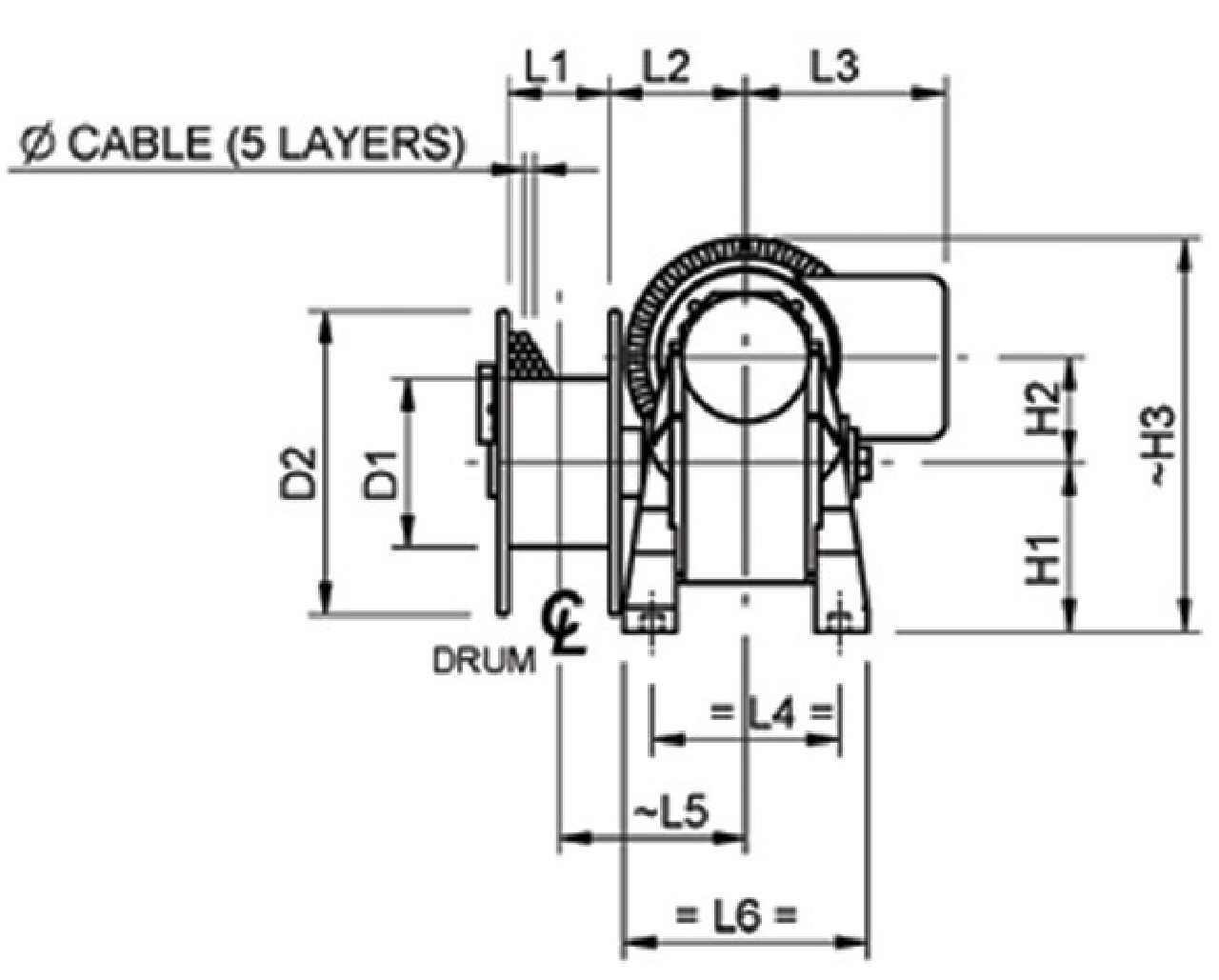

Type
Gewicht
Afmetingen (mm)


















kg
D1
D2
L1
L2
L3
L4
L5
L6
L7
H1
H2
H3
H4
W1
W2
W3
W4
Gat Ø
EN 200
20
100
180
60
81
118
111
111
143
-
100
62
233
-
319
90
95
140
11,5
EN 450
35
121
200
60
91
129
146
121
186
-
142
87
309
-
374
110
140
220
11,5
EN 500
60
121
200
150
104
500
187
320
150
15
10
142
87
320
392
110
270
240
13
EN 800
90
127
250
150
125,5
560
203
340
180
20
10
170
110
380
435
140
325
285
17
EN 1050
150
159
280
200
146,5
640
232
415
185
20
15
195
130
443
496
154
370
320
17
EN 1325
195
178
320
250
155
710
260
470
200
20
15
220
150
510
525
180
410
360
17
EN 1700
260
195
370
300
180
850
318
565
235
25
15
254
182
579
634
207
440
380
20
