Algemeen:

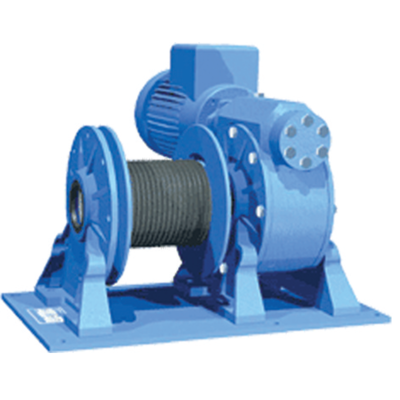

Elektriche wormwiel- Hijslier capaciteiten van 200 - 1700 kg.
Een serie van elektrische zelfremmende wormwiellieren, ontwikkeld volgens de Europese normen voor hijslieren. Ontwikkeld volgens P-82-NEN 3508-K3 en DIN 15020-1AM voor een lange levensduur. De zelfremmende wormielkast is gecombineerd met een automatische "fail-safe" motor-rem voor een nauwkeurige controle.
De types EN 580 t/m EN 1700 worden standaad geleverd met een gegroefde trommel dit zorgt voor een langere levensduur van de kabel.

Standaard eigenschappen:

  • Zelf remmende wormwielkast.
  • IP 54 aluminium geremde motor 400 VAC / 3-fase / 50 Hz.
  • Gegroefde kabeltrommel op types EN 580 t/m 1700.
  • Éenzijdige ondersteuning trommel (EN 200, EN 450).
  • Tweezijdige ondersteuning trommel (alle andere modellen).
  • 2 componenten conservering, 2 lagen, kleur RAL 5010.


Optioneel o.a.:

  • IP56 TENV gietijzeren motor voor offshore toepassing..
  • Andere motoren zoals, 220 V AC, 1 Phase motor of 24V DC motor.
  • Explosie-vrije motoren.
  • Alternatieve snelheden en trommelafmetingen/capaciteiten.
  • Stalen beschermkap motor.
  • trommel kap.
  • Kabel Aandrukrol.
  • Nood-handaandrijving.
  • eindafslagen
  • lastbegrenser (verplicht vlgs CE vanaf WLL 1000 kg)
  • frequentieregelaar voor variabele snelheden.
  • div. besturingsopties
      Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"
      Artikelnr. Type WLL 1st layer kg WLL 3rd layer kg Aanbevolen staalkabeldia.
      mm
      Speed 1st layer m/min Capaciteit trommel 1ste laag
      m
      Capaciteit trommel 3de laag
      m
      Motor power 400 VAC kW Weight without wire rope
      kg
      4005061 EN 200 200 165 5 6 3 11 0,55 20
      4005062 EN 450 450 375 6 7 3 11 1,1 35
      4005063 EN 500 500 405 7 5,5 7 25 1,1 60
      4005064 EN 800 800 640 8 6 6 23 1,5 90
      4005065 EN 1050 1.050 840 10 7,5 9 31 3 150
      4005066 EN 1325 1.325 1.065 11 8 11 40 4 195
      4005067 EN 1700 1.700 1.370 12 9 13 48 5,5 260

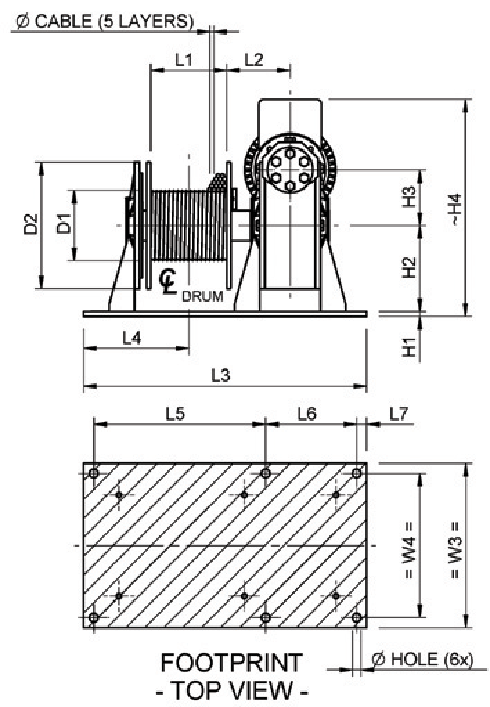

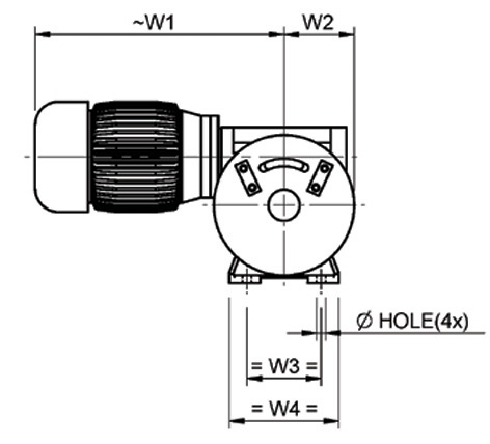

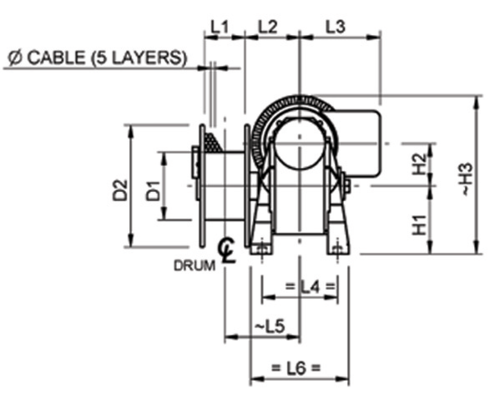

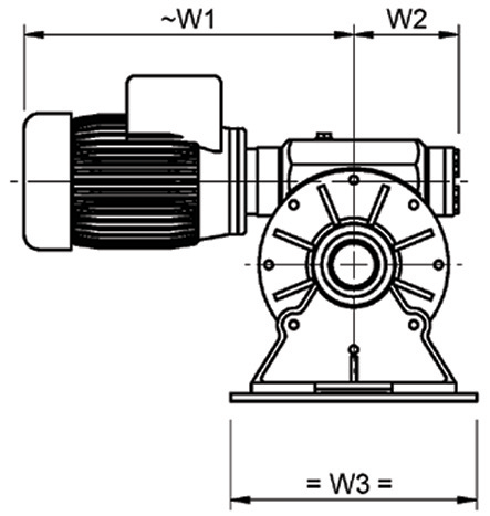

      Type
      Gewicht
      Afmetingen (mm)


















      kg
      D1
      D2
      L1
      L2
      L3
      L4
      L5
      L6
      L7
      H1
      H2
      H3
      H4
      W1
      W2
      W3
      W4
      Gat Ø
      EN 200
      20
      100
      180
      60
      81
      118
      111
      111
      143
      -
      100
      62
      233
      -
      319
      90
      95
      140
      11,5
      EN 450
      35
      121
      200
      60
      91
      129
      146
      121
      186
      -
      142
      87
      309
      -
      374
      110
      140
      220
      11,5
      EN 500
      60
      121
      200
      150
      104
      500
      187
      320
      150
      15
      10
      142
      87
      320
      392
      110
      270
      240
      13
      EN 800
      90
      127
      250
      150
      125,5
      560
      203
      340
      180
      20
      10
      170
      110
      380
      435
      140
      325
      285
      17
      EN 1050
      150
      159
      280
      200
      146,5
      640
      232
      415
      185
      20
      15
      195
      130
      443
      496
      154
      370
      320
      17
      EN 1325
      195
      178
      320
      250
      155
      710
      260
      470
      200
      20
      15
      220
      150
      510
      525
      180
      410
      360
      17
      EN 1700
      260
      195
      370
      300
      180
      850
      318
      565
      235
      25
      15
      254
      182
      579
      634
      207
      440
      380
      20
