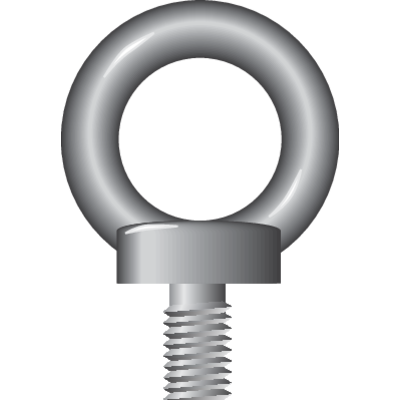

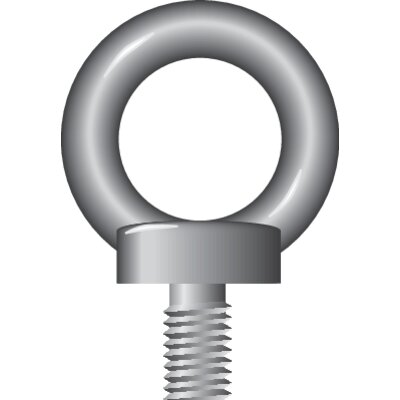

Norm: Volgens DIN 580

Certificering: Dit product kan zonder extra kosten met een fabriekscertificaat en/of een conformiteitsverklaring geleverd worden. Op verzoek kan een testcertificaat worden geleverd.

  • Materiaal: Koolstofstaal, C15
  • Afwerking: Verzinkt.
  • Veiligheidsfactor: 6:1
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"
WLL
ton

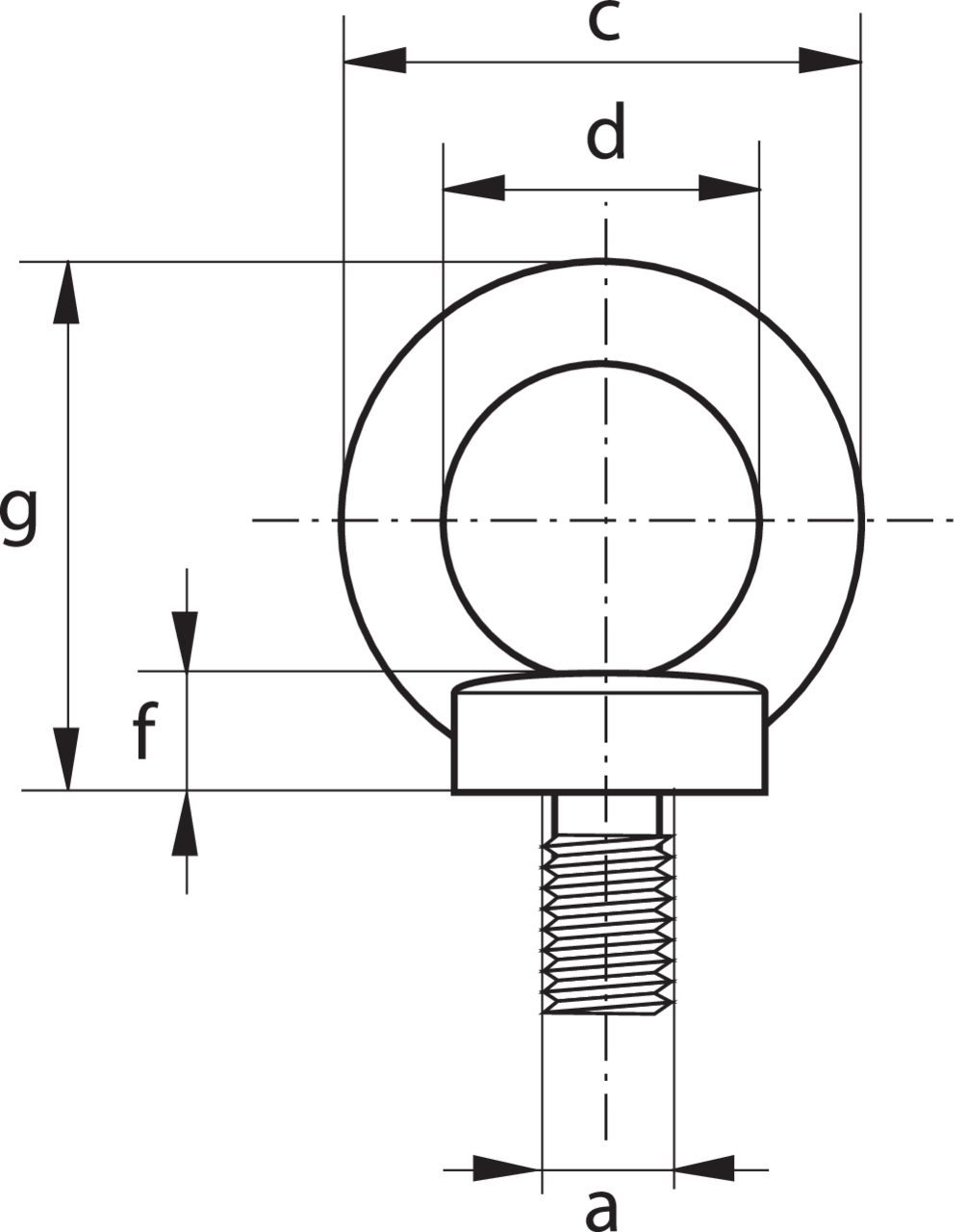

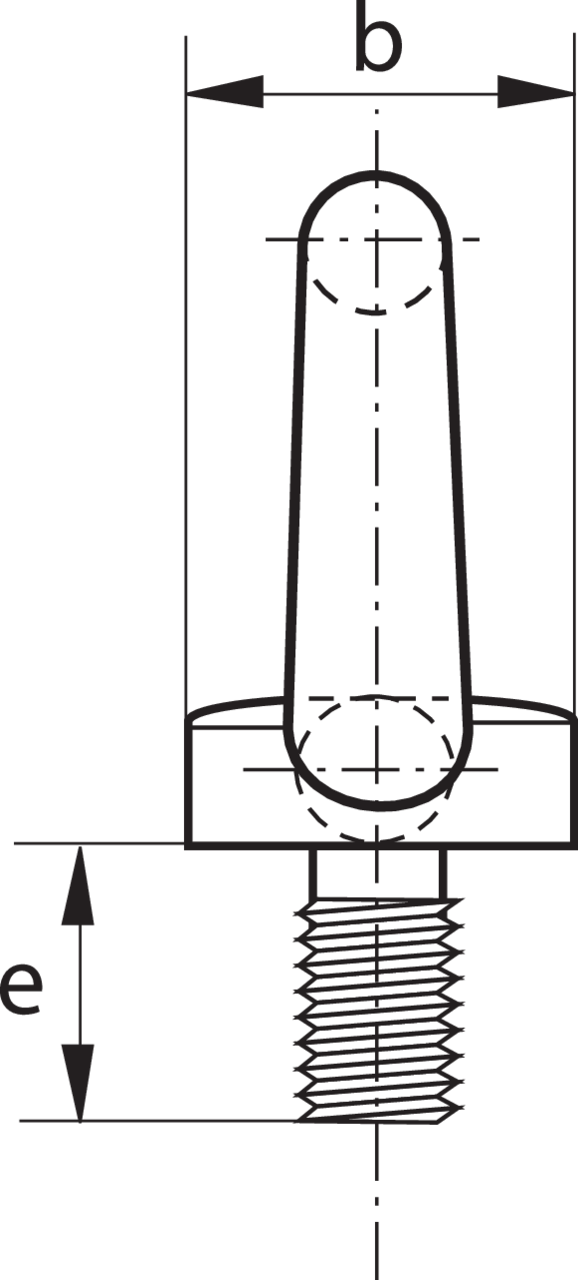

Dia. basis b
mm
Buitendia. oog c
mm
Hoogte g
mm
f
mm
Draad a Binnendiameter oog d
mm
Lengte e
mm
Gewicht
Kg/100st
CAD
0,07 20 36 36 6 M6x1.00 20 13 5,1 -
0,14 20 36 36 6 M8x1.25 20 13 5,5 -
0,23 25 45 45 8 M10x1.5 25 17 10,3 -
0,34 30 54 53 10 M12x1.75 30 20,5 16,9 -
0,49 35 63 60 12 M14x2.00 35 27 29,9 -
0,7 35 63 62 12 M16x2.00 35 27 30,7 -
0,9 40 72 71 14 M18x2.50 40 30 42,8 -
1,2 40 72 71 14 M20x2.5 40 30 42,4 -
1,5 45 81 80 14 M22x2.5 45 35 62,8 -
1,8 50 90 90 18 M24x3.00 50 36 90,8 -
2,5 50 90 90 18 M27x3.00 50 36 88,3 -
3,2 65 108 109 22 M30x3.50 60 45 159 -
4,3 65 108 110 22 M33x3.50 60 45 167 -
4,6 75 126 128 26 M36x4.00 70 54 235 -
6,1 75 126 130 26 M39x4.00 70 54 266 -
6,3 85 144 147 30 M42x4.50 80 63 403 -
8 85 144 150 35 M45x4.50 80 63 521 -
8,6 100 166 168 35 M48x5.00 90 68 632 -
11,5 110 184 187 38 M56x5.50 100 78 879 -
16 120 206 208 42 M64x6.00 110 90 1.240 -
21 150 260 260 50 M72x6.00 140 100 2.293 -
28 170 296 298 55 M80x6.00 160 112 3.200 -
40 190 330 330 60 M100x6.00 180 130 4.800 -
