KWB

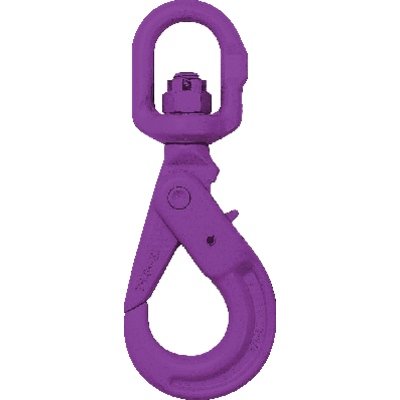

Algemeen: WSB/S veiligheidswartelhaak ontworpen voor het monteren van samenstellen. Sluit en vergrendelt automatisch maar kan niet geopend worden onder belasting.
Niet draaibaar onder belasting.


  • Materiaal: Grade 10.
  • Markering: Code en klasse
  • Afwerking: Geverfd.
  • Veiligheidsfactor: 4:1.
  • Grade: 10
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

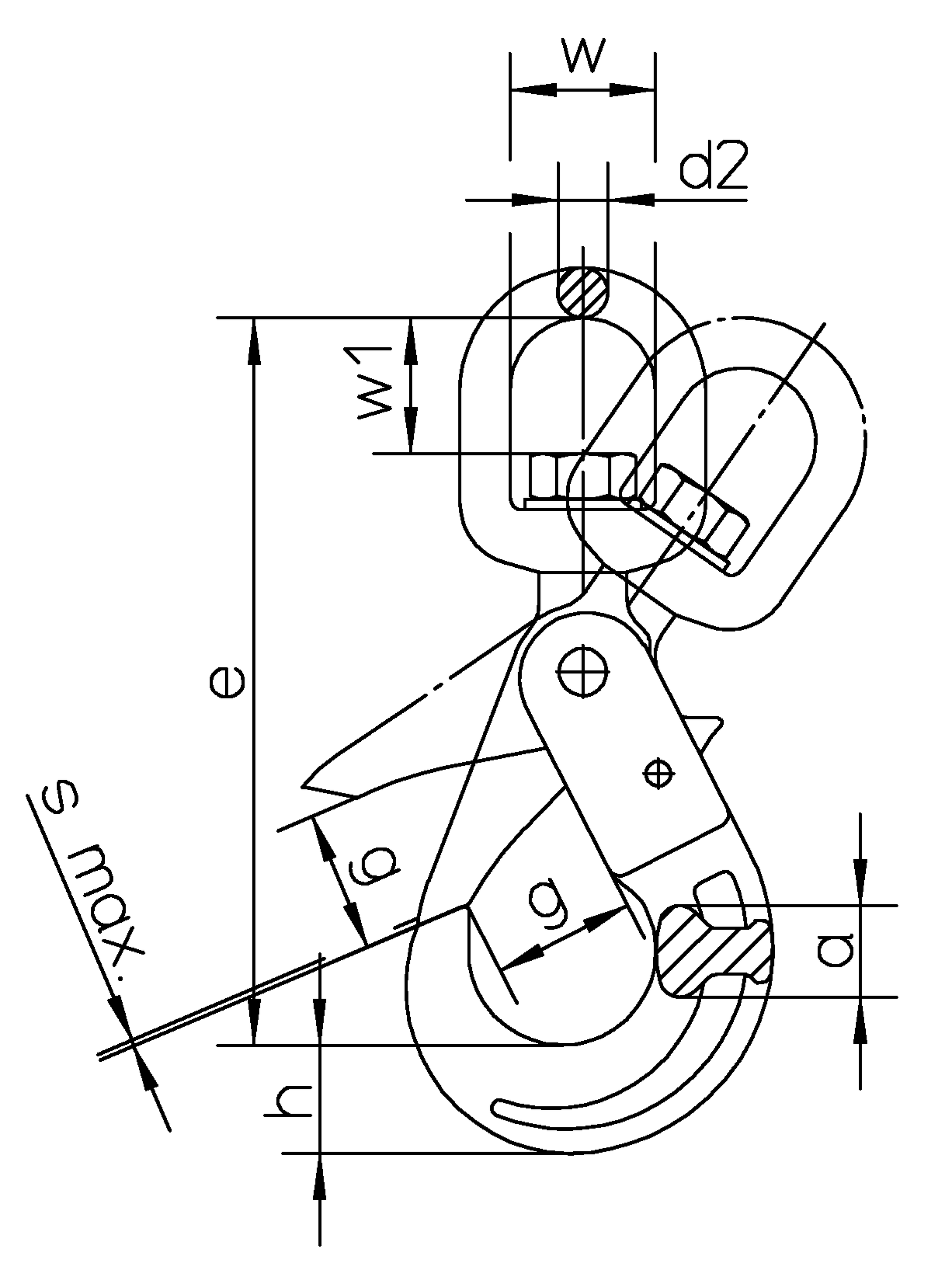

Artikelnr. EAN WLL
ton
W (mm) w1 (mm) A
mm
D2
mm
E (mm) g h
mm
s max
mm
Gewicht
kg
CAD
11.1613747 WSB/S-5/6-10 1,4 35 35 16 13 160 28 20 1 0,6
11.1613752 WSB/S-7/8-10 2,5 35 35 20 13 181 34 26 1 1,1
11.1613753 WSB/S-10-10 4 42 40 25 16 218 45 30 1 2
11.1613754 WSB/S-13-10 6,7 49 47 34 20 269 52 40 2 4
11.1613757 WSB/S-16-10 10 60 60 35 24 319 60 50 2 6,8
