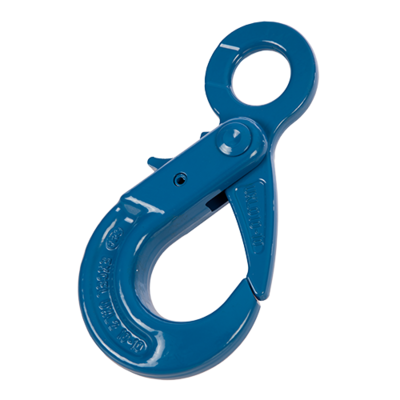

Algemeen: Veiligheidsooghaak UXLO.


  • Materiaal: Grade 10.
  • Afwerking: Blauw geverfd.
  • Veiligheidsfactor: MBL equals 4 x WLL
  • Grade: 10
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"
WLL
ton

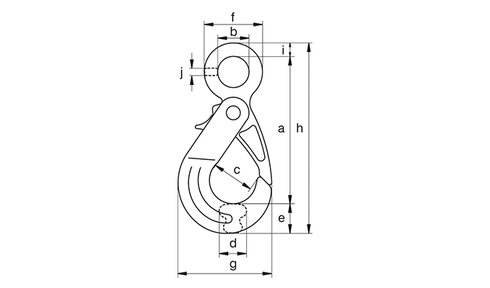

Voor kettingdia. (inch) Voor kettindia. (mm) width opening c
mm
thickness d
mm
Breedte e (mm) Buitenbreedte f (mm) Buitenbreedte g (mm) Type Binnendia. oog b (mm) Lengte h (mm) Breedte i (mm) Dikte j (mm) Lengte a (mm) Gewicht
kg
CAD
1,4 7/32 6 32 16 26 47 77 UXLO0 24 147 11 7 111 0,51
2,5 5/16 8 43 23 29 57 92 UXLO1 29 176 14 7 134 0,91
4 3/8 10 47 32 35 69 111 UXLO2 35 219 17 10 168 1,79
6,7 1/2 13 61 37 45 87 142 UXLO3 46 264 20 13 199 3,36
10 5/8 16 74 43 56 111 185 UXLO4 59 328 26 16 247 7
