• Materiaal: Grade 10.
  • Afwerking: Blauw geverfd.
  • Veiligheidsfactor: MBL equals 4 x WLL
  • Grade: 10
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"
WLL
ton
Voor kettingdia.
inch
Voor ketting ø.
mm

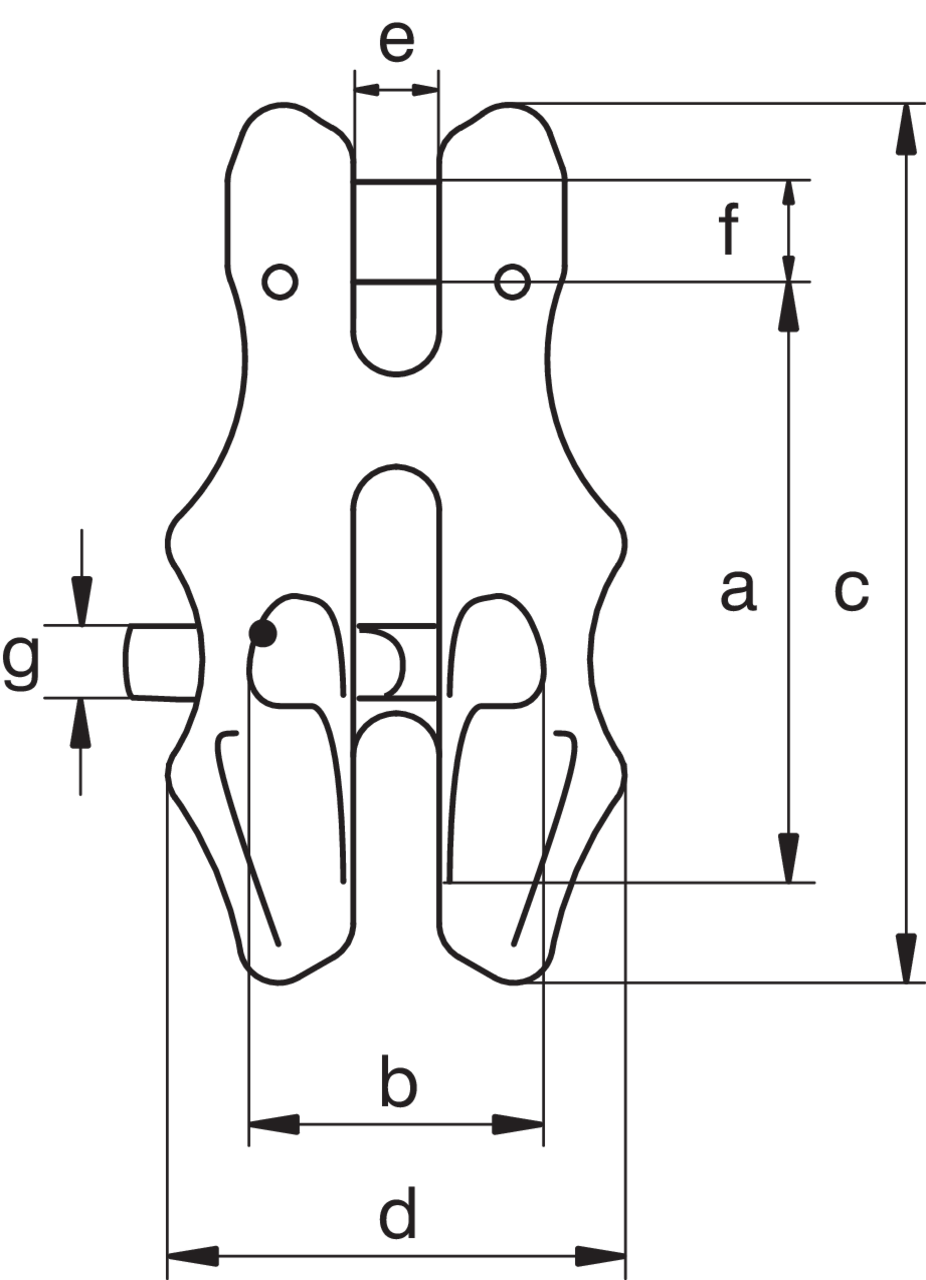

Breedte e
mm
Type Binnenbreedte b
mm
Buitenlengte c
mm
Buitenbreedte d
mm
Dia. pin f
mm
Dia. pin g
mm
Lengte a
mm
Gewicht
kg
CAD
1,4 7/32 6 7 UGCV6 22 75 42 8 7 54 0,22
2,5 5/16 8 8 UGCV8 30 94 50 10 8 69 0,41
4 3/8 10 11 UGCV10 37 116 63 13 12 79 0,82
6,7 1/2 13 14 UGCV13 48 149 79 16 16 105 1,67
10 5/8 16 17 UGCV16 60 185 100 20 20 129 3,1

Download CAD
