Algemeen:
CHDD hand-mechanische loopkatten WLL 1000 t/m 20.000 KG.

Kenmerken:

  • Aan de CHDD kan elk hijstoestel gehangen worden dat voorzien is van een ophanghaak.
  • De loopkat wordt bediend door een ketting en hand-kettingwiel.
  • Gegalvaniseerde haalketting.
  • Wordt klaar voor montage geleverd in een individueel verpakte doos.
  • Gemakkelijk in te stellen flensbreedtes tot 300 mm.
  • Loopkat wangen van heavy duty hoogwaardig staal.
  • Afwerking zijplaten : Donkergrijze poederlak RAL7021, dikte 70 μ.
  • Loopwielen van bewerkt staal voor een regelmatige beweging.
  • Loopwielen compatibel met alle profieltypes in I en H.
  • De kogellagers van de wielen zijn waterdicht en onderhoudsvrij.
  • loopkat vzv wielbreuksteunen en rubberen buffers.
  • V.z.v. serienummer op het frame.

Optioneel:

  • RVS haalketting.
  • EX versie met ATEX markering.
  • Grotere balkbreedtes op aanvraag.
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

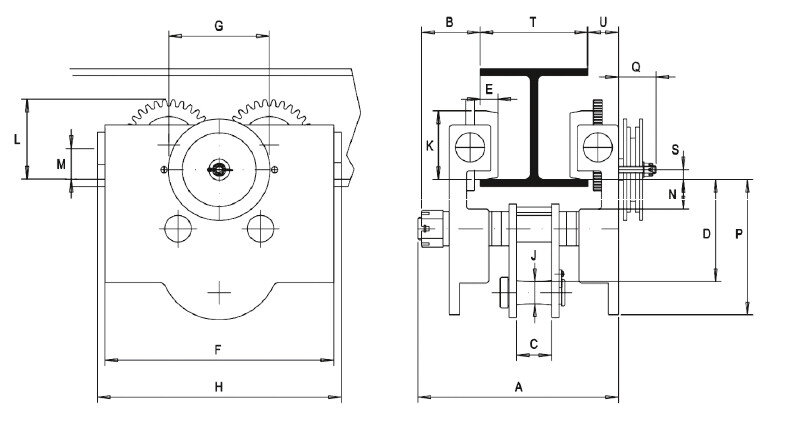

WLL
ton
Type Min. curveradius
m
T
mm
A
mm
C
mm
D
mm
E
mm
F
mm
G
mm
H
mm
J
mm
K
mm
L
mm
M
mm
P
mm
Q
mm
U
mm
Gewicht
kg
CAD
1 1000 KG - A 1,5 65-202 316 39 81 20 225 101 242 24 60 76 38 135 146 24 14
1 1000 KG - B 1,5 188-310 424 39 81 20 225 101 242 24 60 76 38 135 146 24 16
2 2000 KG - A 2 88-202 340 42 96 22 272 116 296 30 76 92 38 159 146 27 22
2 2000 KG - B 2 188-310 448 42 96 22 272 116 296 30 76 92 38 159 146 27 24
3 3000 KG - A 2 100-202 356 49 140 25 322 144 346 28 96 114 42 192 38 32 42
3 3000 KG - B 2 188-310 464 49 140 25 322 144 346 28 96 114 42 192 38 32 44
5 5000 KG - A 3 114-202 375 60 161 28 360 158 384 35 108 126 42 214 38 48 63
5 5000 KG - B 3 188-310 483 60 161 28 360 158 384 35 108 126 42 214 38 48 65
7,5 7500 KG - A 3 124-202 394 68 176 38 415 185 439 43 130 150 45 247 68 45 104
7,5 7500 KG - B 3 188-310 502 68 176 38 415 185 439 43 130 150 45 247 68 45 107
10 10.000 KG - A 3 124-202 400 70 187 39 434 200 458 50 132 155 46 265 67 49 120
10 10.000 KG - B 3 188-310 508 70 187 39 434 200 458 50 132 155 46 265 67 49 123
12,5 12.500 KG - A 3 124-202 358 70 187 39 442 200 466 50 134 155 45 265 64 50 125
12,5 12.500 KG - B 3 188-310 464 70 187 38 442 200 466 50 134 155 45 265 64 50 130
16 16.000 KG - A 3,5 136-202 416 92 283 51 555 272 579 64 168 197 64 390 78 77 215
16 16.000 KG - B 3,5 188-310 522 92 283 51 555 272 579 64 168 197 64 390 78 77 220
20 20.000 KG - A 3,5 136-202 449 88 278 - 555 272 579 68 175 - 60 - 78 77 220
20 20.000 KG - B 3,5 188-310 551 88 278 - 555 272 579 68 175 - 60 - 78 77 228
