Nemag

Algemeen: Nemag Quick Release Links vormen een veilige en snelle verbinding om kabels en ketting te verbinden. Het contactdeel van de C-sectie werd gehard voor een langere levensduur. De sluitdelen kunnen onderling verwisseld worden.
Optie: Een speciale sleutel die in het slotdeel past.

  • Markering: Volgens norm, CE
  • Norm: EN 1677-1
  • Opmerking: De opgegeven WLL is de aanbevolen maximale belasting voor grijpertoepassingen wanneer links en sockets over speciale kabelschijven lopen. Voor andere toepassingen moeten de officiële interna
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

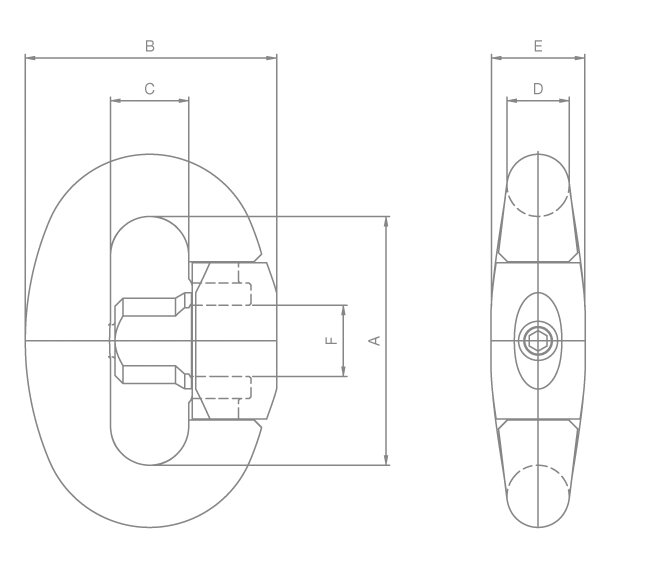

Artikelnr. Code WLL MBL
t
A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
Gewicht
kg
CAD
10.12NQRL04 RL-4 3 25 76 76 24,5 19 30 21 0,9
10.12NQRL05 RL-5 4,5 33 84 84 27 21 32,5 23 1,2
10.12NQRL06 RL-6 5 37,5 92 92 29,5 23 35 25 1,5
10.12NQRL07 RL-7 7 49 100 100 32 25 38 28 2
10.12NQRL08 RL-8 8 54 108 108 34,5 27 40,5 31 2,5
10.12NQRL09 RL-9 9,5 60 116 116 37 29 43,5 34 3,1
10.12NQRL10 RL-10 12 75 128 128 40,5 32 48 37 4,4
10.12NQRL11 RL-11 15 95 140 140 44 35 53 40 5,7
10.12NQRL12 RL-12 17 110 152 152 47,5 38 57 43 7,2
10.12NQRL13 RL-13 21 135 164 164 51 41 61,5 46 8,7
10.12NQRL14 RL-14 26 160 176 173 54 44 66 50 11
10.12NQRL15 RL-15 30 175 188 188 58 47 70,5 52 13,5
10.12NQRL17 RL-17 42,5 260 222 222 68 56 84 62 23
