Algemeen: Fast Connector Socket (opgietstopper) FCS met pin.


  • Eigenschappen: Ontworpen voor gebruik op mobiele kranen. Opgietstopper geschikt voor speciaalkabels en standaard kabels.
  • Afwerking: Blauw geverfd of verzinkt.
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

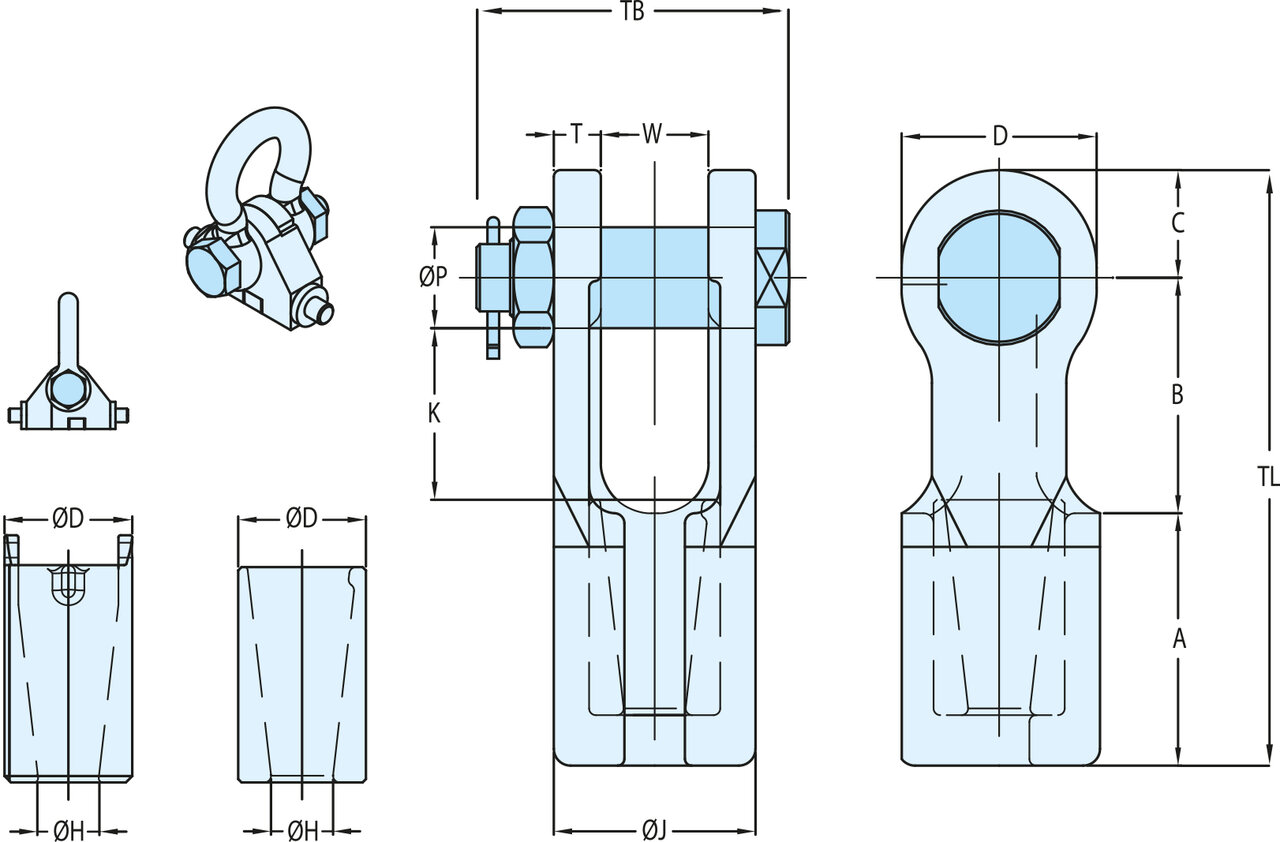

Artikelnr. Code MBL
t
Dia.
mm
TB
mm
TL (mm) A
mm
B
mm
C
mm
Ø H
mm
Ø P
mm
T
mm
W
mm
D
mm
Ø D
mm
Ø J
mm
K
mm
Gewicht
kg
CAD
01-7015013 FCS 701 P 20 11-13 67 150 62 61 27 15 25 12 25 50 33 49 46 1,6
01-7015016 FCS 702 P 25 13-16 85 182 72 78 32 18 30 14 32 58 38 60 59 2,6
01-7015019 FCS 703 P 40 16-19 95 218 85 93 40 21 35 16 38 70 45 70 69 4,5
01-7015023 FCS 704 P 55 20-22 110 253 102 106 45 24 41 19 44 80 50 82 81 6,5
01-7015026 FCS 705 P 75 23-26 128 298 115 123 60 28 51 22 51 104 60 95 90 11
FCS 705 P.SR 75 23-26 128 298 115 123 60 28 51 22 51 104 60 95 90 11
01-7015029 FCS 706 P 90 27-29 142 357 140 152 65 32 57 25 57 114 70 107 116 16
FCS 706 P.SR 90 27-29 142 357 140 152 65 32 71 25 57 114 70 107 116 16
01-7015032 FCS 707 P.SR 125 30-32 155 382 150 159 73 36 63 28 63 126 80 119 120 18
01-7015036 FCS 708 P.SR 125 33-36 160 404 160 171 73 39 64 28 69 126 85 125 130 23
FCS 709 P.SR 150 37-39 177 443 176 187 80 42 70 30 76 142 90 136 142 29
FCS 710 P.SR 170 40-42 187 474 188 198 88 45 76 33 76 156 95 142 150 36
FCS 711 P.SR 225 43-48 215 542 210 232 100 52 89 39 89 176 110 167 175 58
Alle codes met SR zijn "spin resistant" (rotatievrij).
