Algemeen:

  • Standaard inscheerblokken kunnen gebruikt worden voor een groot aantal "land"kranen zoals telescoopkranen en rupskranen. Ze zijn een excellente keuze wanneer het niet nodig is om blokken op een gemakkelijke en snelle manier te kunnen omwisselen. Ze zijn ook zeer geschikt als de hijshoogte beperkt is.
  • Onderhoudsvriendelijke rollagers met dubbele dichting.
  • Factor 4:1
  • Gesmede hoogwaardige DIN haken.
  • Koud gevormde ijzeren schijven met grafiet gesmeerde groef.
  • Zeer stevige zijplaten.
  • Werktemperatuur -40 to +80°C.
  • Smering op de haakophanging.
  • Verkort ontwerp voor grotere hijshoogte.
  • Veiligheidsklep met vergrendelpin.
  • C3M afwerking in geel.

Opties:

  • Dubbele haak.
  • Dubbele haak met gat voor sluiting.
  • 4-voudige haak.
  • Oog voor sluiting.



  • Opmerking: Deze blokken kunnen op maat gemaakt worden.
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

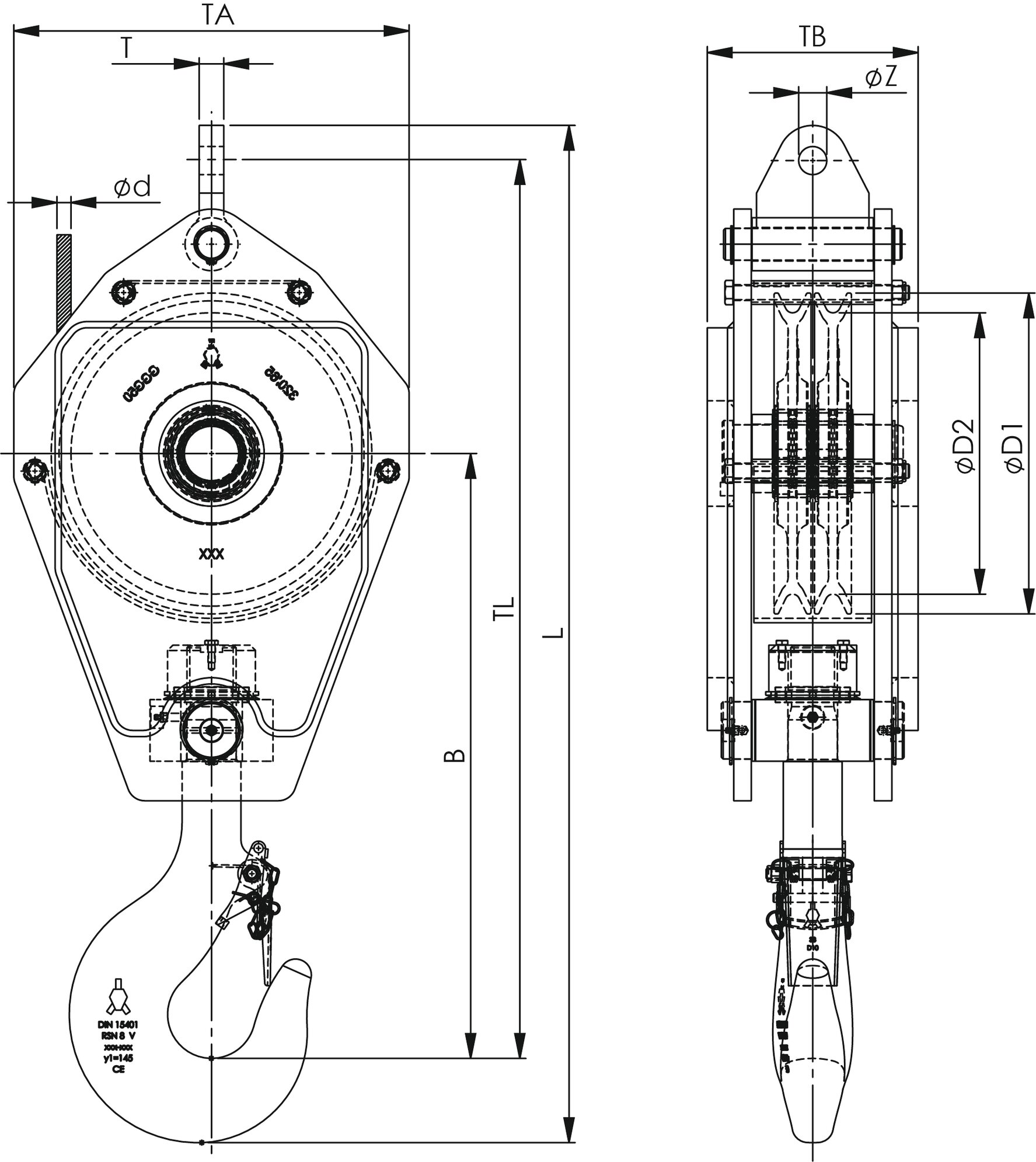

WLL
ton
Type Nr. Voor staalkabeldia. (mm) Haaktype Ø D1
mm
Ø D2
mm
B
mm
O
mm
TA (mm) TB
mm
TL
mm
L
mm
T
mm
Ø Z (mm) Gewicht
kg
CAD
16 SRB 285 .16 .2 .16 .E 16 6 320 280 608 59 420 165 908 1.033 28 32 95
16 SRB 260 .14 .2 .16 .E 14 6 300 260 593 59 400 166 878 1.003 28 32 130
16 SRB 260 .16 .2 .16 .E 16 6 300 260 593 59 400 166 878 1.003 28 32 130
20 SRB 285 .16 .2 .20 .E .A 16 8 320 280 668 69 420 165 968 1.103 28 32 130
20 SRB 285 .16 .2 .20 .E .B 16 8 320 280 668 69 420 195 968 1.103 28 32 150
20 SRB 320 .16 .2 .20 .E 16 8 365 320 688 69 450 195 1.011 1.146 28 32 160
25 SRB 320 .16 .2 .25 .E 16 8 365 320 688 69 450 240 1.011 1.146 28 32 205
29 SRB 355 .19 .2 .29 .E 19 8 410 355 713 69 500 245 1.063 1.203 35 37 250
29 SRB 400 .22 .2 .29 .E 22 8 460 400 743 69 570 250 1.128 1.273 40 43 320
40 SRB 450 .24 .2 .40 .E 24 12 515 450 894 84 600 333 1.322 1.477 45 52 550
50 SRB 450 .26 .2 .50 .E 26 16 515 450 894 97 600 333 1.322 1.514 45 52 550
63 SRB 528 .26 .2 .63 .E 26 16 595 528 1.003 97 710 403 1.483 1.675 45 52 980
80 SRB 528 .28 .2 .80 .E 28 20 595 528 1.109 110 710 413 1.589 1.809 50 59 1.000
100 SRB 670 .28 .2 .100 .E 28 20 760 670 1.257 110 870 502 1.822 2.042 50 59 2.240
100 SRB 670 .32 .2 .100 .E 32 20 760 670 1.257 110 870 502 1.822 2.047 60 66 2.240
