Algemeen:

  • "Snelle" inscheerblokken kunnen gebruikt worden voor een groot aantal "land"kranen zoals telescoopkranen en rupskranen. Ze zijn een excellente keuze als blokken regelmatig moeten verwisseld worden.
  • Onderhoudsvriendelijke rollagers met dubbele dichting.
  • Factor 4:1
  • Gesmede hoogwaardige DIN haken.
  • Koud gevormde ijzeren schijven met grafiet gesmeerde groef.
  • Zeer stevige zijplaten.
  • Werktemperatuur -40 to +80°C.
  • Smering op de haakophanging.
  • Vergrendeling van de haak op 4 of 8 punten.
  • Gids voor snel inscheren.
  • Veiligheidsklep met vergrendelpin.
  • C3M afwerking in geel met zwarte strepen.

Opties:

  • Dubbele haak.
  • Dubbele haak met gat voor sluiting.
  • 4-voudige haak.
  • Oog voor sluiting.





  • Opmerking: Deze blokken kunnen op maat gemaakt worden.
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

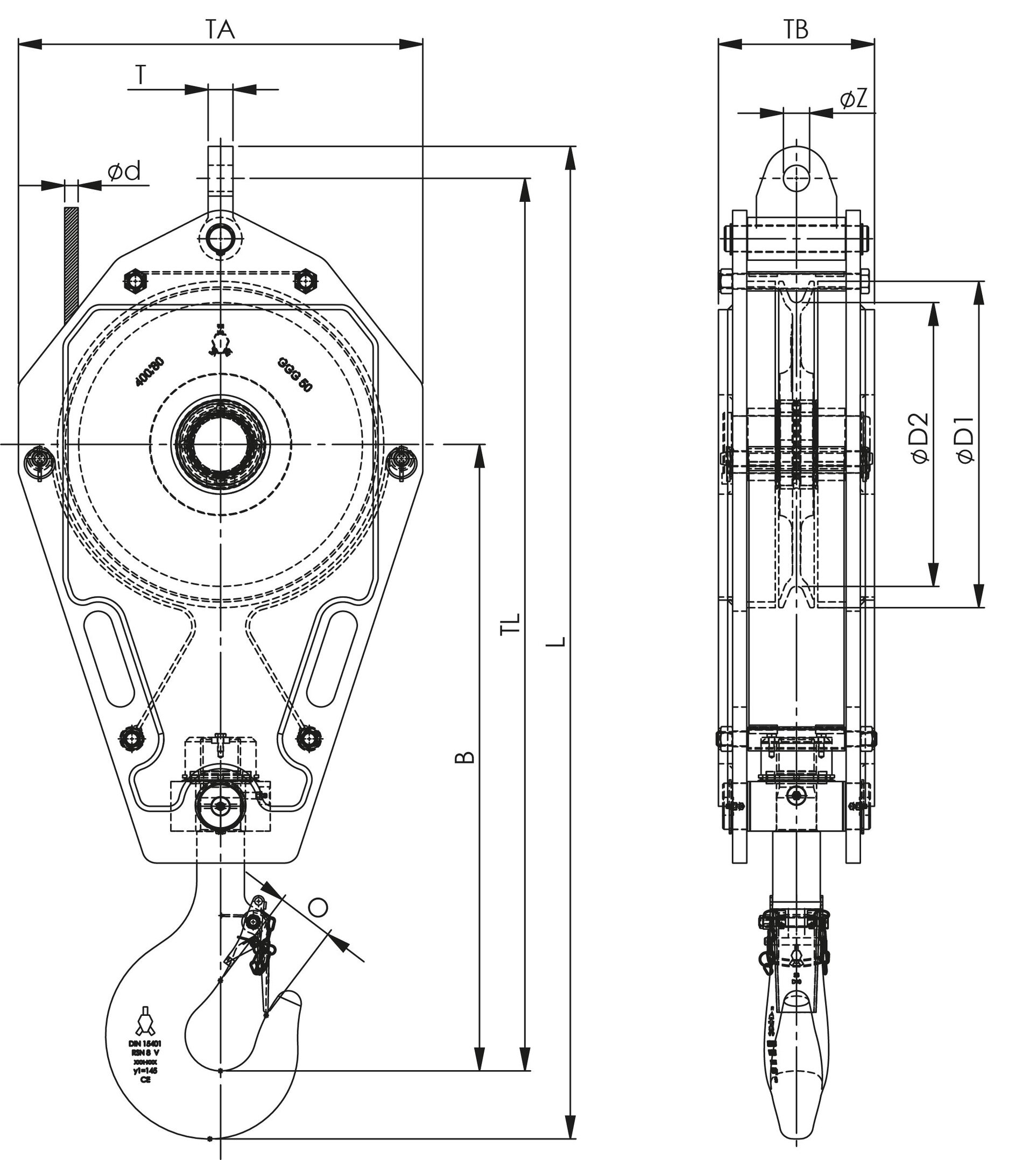

WLL
ton
Type Nr. Voor staalkabeldia.
mm
Haaktype Ø D1
mm
Ø D2
mm
B
mm
O
mm
TA
mm
TB
mm
TL
mm
L
mm
T
mm
Ø Z
mm
Gewicht
kg
CAD
12,5 FRB 225 .14 .1 .12,5 .E 14 4 260 225 588 49 345 170 863 970 28 32 90
12,5 FRB 260 .14 .1 .12,5 .E 14 4 300 260 653 49 400 155 938 1.063 28 32 100
12,5 FRB 260 .16 .1 .12,5 .E 16 4 300 260 653 49 400 155 938 1.045 28 32 100
16 FRB 225 .14 .1 .16 .E 14 6 260 225 608 59 345 180 883 1.008 28 32 100
16 FRB 260 .14 .1 .16 .E 14 6 300 260 693 59 400 165 978 1.103 28 32 120
16 FRB 260 .16 .1 .16 .E 16 6 300 260 693 59 400 165 978 1.103 28 32 120
16 FRB 285 .16 .1 .16 .E 16 6 320 285 723 59 420 165 1.023 1.148 28 32 135
16 FRB 355 .19 .1 .16 .E .A 19 6 410 355 788 59 500 195 1.133 1.263 35 37 180
16 FRB 355 .16 .1 .16 .E 16 6 410 355 788 59 500 195 1.133 1.258 28 32 180
16 FRB 355 .19 .1 .16 .E .B 19 6 410 355 788 59 500 215 1.133 1.263 35 37 225
20 FRB 260 .14 .1 .20 .E 14 8 300 260 748 69 400 165 1.033 1.168 28 32 130
20 FRB 260 .16 .1 .20 .E 16 8 300 260 748 69 400 165 1.033 1.168 28 32 130
20 FRB 320 .16 .1 .20 .E 16 8 365 320 768 69 450 180 1.101 1.236 28 32 160
20 FRB 285 .16 .1 .20 .E 16 8 320 285 778 69 420 165 1.078 1.213 28 32 160
20 FRB 355 .16 .1 .20 .E 16 8 410 355 853 69 500 225 1.198 1.333 28 32 250
20 FRB 355 .19 .1 .20 .E 19 8 410 355 853 69 500 225 1.198 1.338 35 37 250
25 FRB 400 .19 .1 .25 .E 19 8 460 400 883 69 570 220 1.258 1.398 35 37 275
25 FRB 400 .22 .1 .25 .E 22 8 460 400 883 69 570 220 1.258 1.403 40 43 275
29 FRB 400 .22 .1 .29 .E 22 8 460 400 883 69 570 270 1.268 1.413 40 43 365
32 FRB 450 .26 .1 .32 .E .A 26 10 515 450 1.003 76 600 250 1.426 1.592 45 52 450
32 FRB 450 .24 .1 .32 .E .A 24 10 515 450 1.003 76 600 250 1.426 1.592 45 52 455
32 FRB 450 .22 .1 .32 .E 22 10 515 450 1.003 76 600 250 1.416 1.572 40 43 455
32 FRB 450 .24 .1 .32 .E .B 24 10 515 450 1.003 76 600 333 1.426 1.592 45 52 590
32 FRB 450 .26 .1 .32 .E .B 26 10 515 450 1.003 76 600 333 1.426 1.592 45 52 590
40 FRB 450 .22 .1 .40 .E 22 12 515 450 1.074 84 600 333 1.487 1.655 40 43 590
40 FRB 450 .24 .1 .40 .E 24 12 515 450 1.074 84 600 333 1.497 1.675 45 52 590
40 FRB 450 .26 .1 .40 .E 26 12 515 450 1.074 84 600 333 1.497 1.675 45 52 590
40 FRB 528 .28 .1 .40 .E 28 12 595 528 1.114 84 710 323 1.592 1.780 50 59 680
40 FRB 528 .26 .1 .40 .E 26 12 595 528 1.114 84 710 323 1.592 1.770 45 52 680
40 FRB 528 .24 .1 .40 .E 24 12 595 528 1.114 84 710 323 1.592 1.770 45 52 680
40 FRB 575 .26 .1 .40 .E 26 12 650 575 1.138 84 770 313 1.643 1.821 45 52 750
50 FRB 450 .26 .1 .50 .E .A 26 16 515 450 1.094 97 600 333 1.514 1.706 45 52 590
50 FRB 450 .26 .1 .50 .E .B 26 16 515 450 1.094 97 600 363 1.514 1.706 45 52 680
50 FRB 528 .24 .1 .50 .E 24 16 595 528 1.111 97 710 343 1.589 1.781 45 52 750
50 FRB 528 .26 .1 .50 .E 26 16 595 528 1.111 97 710 343 1.589 1.781 45 52 750
50 FRB 528 .28 .1 .50 .E 28 16 595 528 1.111 97 710 343 1.589 1.791 50 59 750
50 FRB 575 .28 .1 .50 .E 28 16 650 575 1.144 97 770 313 1.649 1.851 50 59 750
50 FRB 630 .28 .1 .50 .E 28 16 710 630 1.172 97 830 323 1.717 1.919 50 59 975
63 FRB 575 .32 .1 .63 .E 32 16 650 575 1.223 97 770 353 1.738 1.945 60 66 975
63 FRB 630 .32 .1 .63 .E 32 16 710 630 1.253 97 830 323 1.798 2.005 60 66 975
63 FRB 670 .28 .1 .63 .E 28 16 760 670 1.248 97 870 453 1.813 2.015 50 59 1.800
63 FRB 670 .32 .1 .63 .E 32 16 760 670 1.248 97 870 453 1.813 2.020 60 66 1.800
