Green Pin

Algemeen: Voetblok met Green Pin sluiting.



  • Materiaal: Koolstofstaal, uitgerust met conische rollagers, behalve die van 2T en 4T. Deze hebben een bronzen bus.
  • Markering: Volgens norm
  • Afwerking: Geverfd.
  • Norm: EN 13157
  • Opmerking: Werklast staat op de sluiting.
  • Veiligheidsfactor: MBL lig 4 x WLL.
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

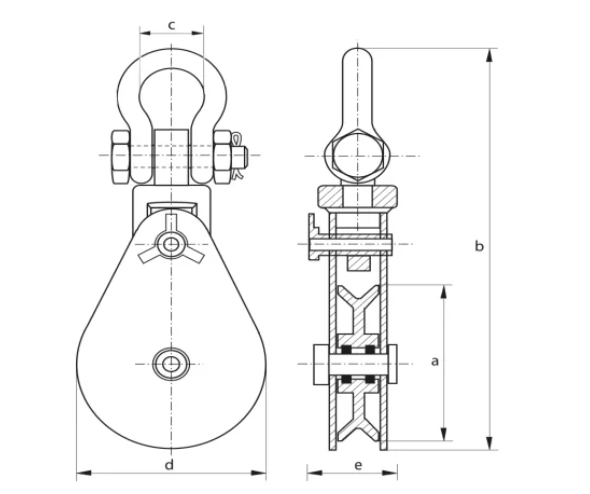

Artikelnr. WLL
ton
Dia. (mm) A
mm
B
mm
C
mm
D
mm
Gewicht
kg
CAD
16.15BKOFFSS0302 2 7 - 9 75 293 75 82 3,8
16.15BKOFFSS0404 4 10 - 12 115 363 102 120 6,1
16.15BKOFFSS0604 4 12 - 14 152 417 102 160 9,5
16.15BKOFFSS0804 4 10 - 12 203 478 102 210 12
16.15BKOFFSS060816 8 14 - 16 152 477 118 160 12,6
16.15BKOFFSS0608 8 20 - 22 152 477 118 160 14,6
16.15BKOFFSS0808 8 20 - 22 203 526 118 210 16
16.15BKOFFSS1008 8 20 - 22 254 582 118 260 18
16.15BKOFFSS100816 8 14 - 16 254 582 118 260 19,5
16.15BKOFFSS1208 8 20 - 22 305 612 118 310 27
16.15BKOFFSS1408 8 20 - 22 357 662 118 360 31
16.15BKOFFSS1608 8 20 - 22 406 712 118 410 35
16.15BKOFFSS1808 8 20 - 22 457 762 118 460 42
16.15BKOFFSS061216 12 14 - 16 152 555 147 160 25
16.15BKOFFSS0612 12 20 - 22 152 555 147 160 25
16.15BKOFFSS081216 12 14 - 16 203 580 147 210 27,5
16.15BKOFFSS0812 12 20 - 22 203 580 147 210 32
16.15BKOFFSS1012 12 20 - 22 254 680 147 260 39
16.15BKOFFSS1212 12 20 - 22 305 745 147 310 53
16.15BKOFFSS1412 12 20 - 22 357 770 147 360 60
16.15BKOFFSS1612 12 20 - 22 406 820 147 410 67
16.15BKOFFSS1812 12 20 - 22 457 878 147 460 75
16.15BKOFFSS0615 15 24 - 26 152 585 175 160 30
16.15BKOFFSS0815 15 24 - 26 203 646 175 210 35
16.15BKOFFSS1015 15 24 - 26 254 705 175 260 43
16.15BKOFFSS1215 15 24 - 26 305 771 175 310 55
16.15BKOFFSS1415 15 24 - 26 357 798 175 360 63
16.15BKOFFSS1615 15 24 - 26 406 848 175 410 70
16.15BKOFFSS1815 15 24 - 26 457 898 175 460 78
