Algemeen: Versterkte kabelkous DIN 3090.

Norm: Volgens DIN 3090

  • Materiaal: Zacht staal.
DIN3090
DIN3090 voor DIN3090 zijkant
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"
Dia.
mm

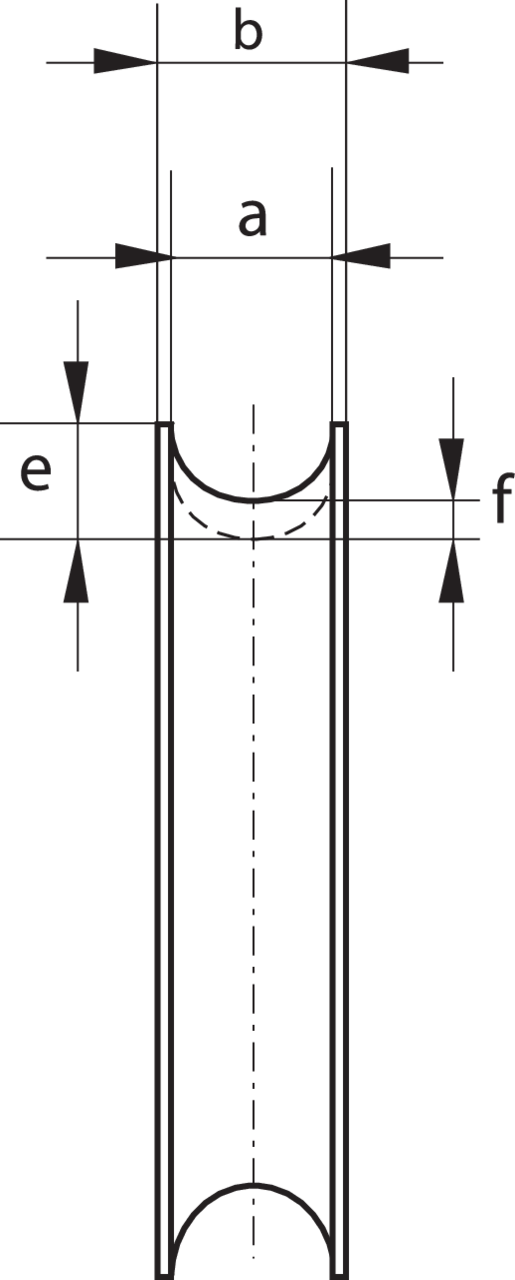

Dikte e
mm

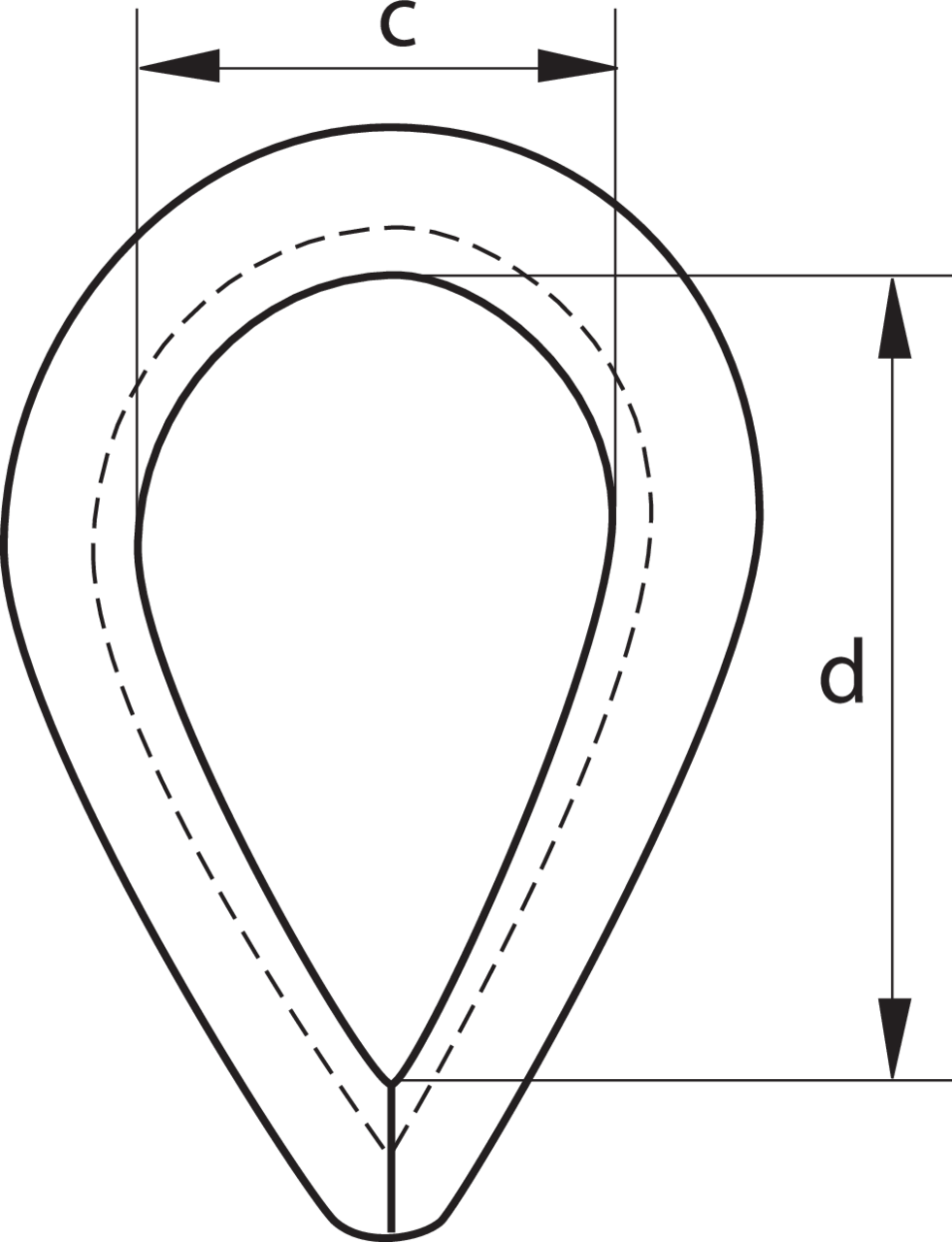

Binnenbreedte c
mm
Groefbreedte a
mm
Breedte b
mm
Binnenlengte d
mm
Dikte f
mm
Gewicht
kg
CAD
4 5,1 10 5 9 20 2,1 0,014
6 7,1 15 7 12 30 2,6 0,03
8 11 20 9 13 40 4 0,071
10 14 25 11 16 50 5 0,17
12 16 30 13 19 60 6 0,24
14 17 35 16 22 70 7 0,36
16 19 40 18 25 80 8 0,5
18 21 45 20 27 90 9 0,62
20 23 50 22 32 100 10 0,9
22 24 55 24 33 110 10 1
24 27 60 26 37 120 11 1,3
26 30 65 29 46 130 12 2,2
28 33 70 31 50 140 12 2,4
32 38 80 35 55 160 14 2,7
36 42 90 40 60 180 16 4,3
40 46 100 44 65 200 18 5,7
44 53 110 48 70 220 20 8,5
48 58 120 53 75 240 22 11,2
52 64 130 57 80 260 25 15,3
56 67 140 62 85 280 25 21,5
60 70 150 66 90 300 25 23
64 78 160 70 95 320 30 35
68 81 170 75 100 340 30 37
72 84 180 79 105 360 30 41
76 87 190 84 115 380 30 46
80 90 200 88 120 400 30 54
