Algemeen:

  • "Snelle" inscheerblokken kunnen gebruikt worden voor een groot aantal "land"kranen zoals telescoopkranen en rupskranen. Ze zijn een excellente keuze als blokken regelmatig moeten verwisseld worden.
  • Onderhoudsvriendelijke rollagers met dubbele dichting.
  • Factor 4:1
  • Gesmede hoogwaardige DIN haken.
  • Koud gevormde ijzeren schijven met grafiet gesmeerde groef.
  • Zeer stevige zijplaten.
  • Werktemperatuur -40 to +80°C.
  • Smering op de haakophanging.
  • Vergrendeling van de haak op 4 of 8 punten.
  • Gids voor snel inscheren.
  • Veiligheidsklep met vergrendelpin.
  • C3M afwerking in geel met zwarte strepen.

Opties:

  • Dubbele haak.
  • Dubbele haak met gat voor sluiting.
  • 4-voudige haak.
  • Oog voor sluiting.



  • Opmerking: Deze blokken kunnen op maat gemaakt worden.
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"
WLL
Ton

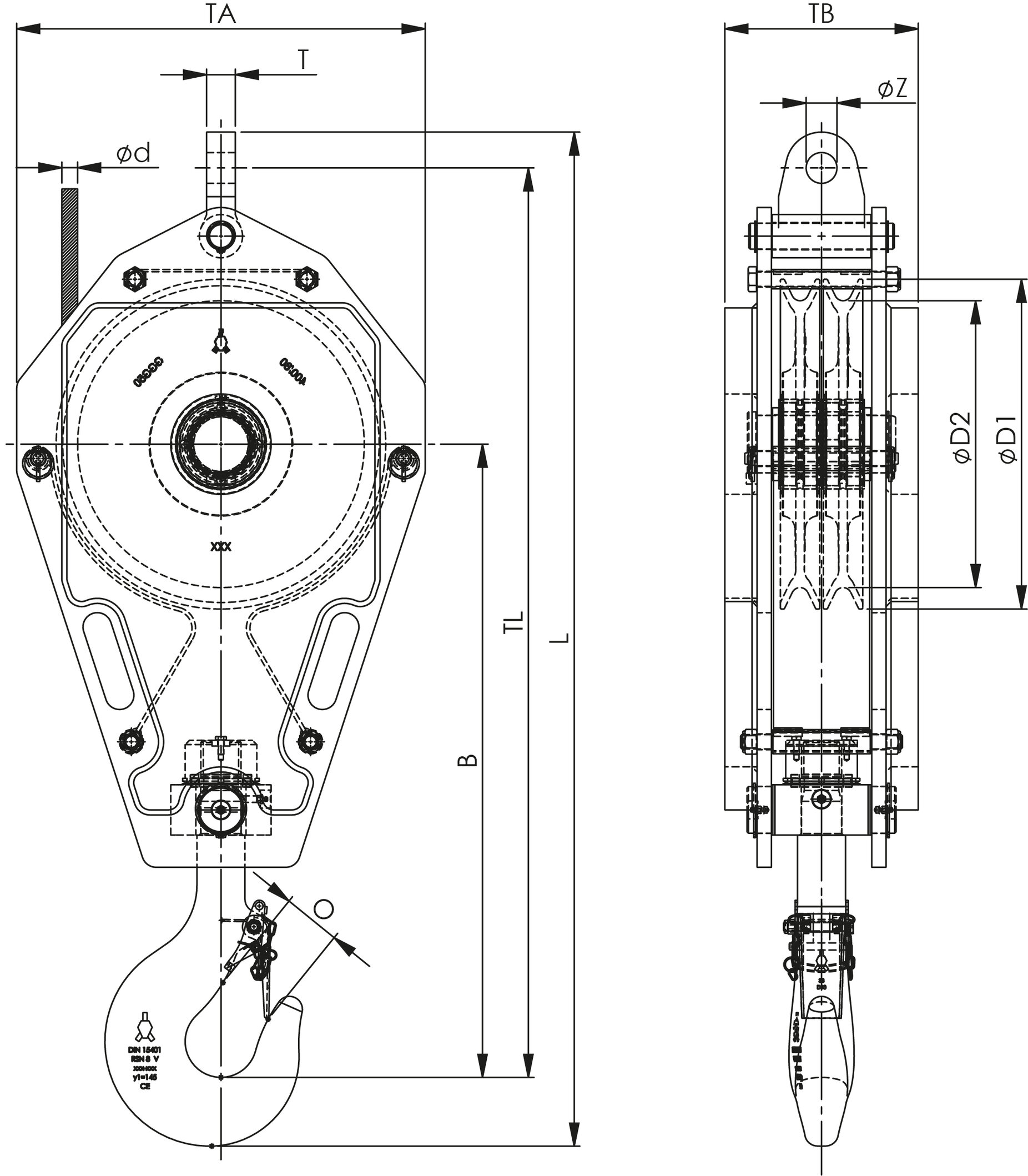

Type Nr. Voor staalkabeldia. (mm) Haaktype Ø D1 (mm) Ø D2 (mm) B (mm) O (mm) TA (mm) TB (mm) TL (mm) L (mm) T (mm) Ø Z (mm) Gewicht
kg
CAD
16 FRB 225 .14 .2 .16 .E 14 6 260 225 608 59 345 180 883 1.103 28 32 105
16 FRB 260 .16 .2 .16 .E 16 6 300 260 693 59 400 165 978 1.168 28 32 125
16 FRB 260 .14 .2 .16 .E 14 6 300 260 693 59 400 165 978 1.168 28 32 125
20 FRB 260 .14 .2 .20 .E 14 8 300 260 748 69 400 165 1.033 1.103 28 32 130
20 FRB 260 .16 .2 .20 .E 16 8 300 260 748 69 420 165 1.033 1.213 28 32 130
20 FRB 285 .16 .2 .20 .E 16 8 365 285 778 69 420 165 1.078 1.236 28 32 160
20 FRB 320 .16 .2 .20 .E 16 8 365 320 768 69 450 180 1.101 1.231 28 32 160
25 FRB 320 .16 .2 .25 .E 16 8 365 320 763 69 450 230 1.096 1.333 28 32 205
29 FRB 355 .19 .2 .29 .E 19 8 410 355 848 69 500 225 1.193 1.393 35 37 265
29 FRB 400 .19 .2 .29 .E 19 8 460 400 873 69 570 240 1.253 1.398 35 37 365
29 FRB 400 .22 .2 .29 .E 22 8 460 400 873 69 570 240 1.253 1.572 40 43 365
32 FRB 450 .22 .2 .32 .E 22 10 515 450 1.003 76 600 250 1.416 1.655 40 43 485
40 FRB 450 .26 .2 .40 .E 26 12 515 450 1.074 84 600 333 1.497 1.689 45 52 590
40 FRB 450 .22 .2 .40 .E 22 12 515 450 1.074 84 600 333 1.487 1.665 40 43 590
40 FRB 450 .24 .2 .40 .E 24 12 515 450 1.074 84 600 333 1.487 1.689 45 52 590
50 FRB 450 .24 .2 .50 .E 22 16 515 450 1.074 97 600 363 1.497 1.675 45 52 680
50 FRB 450 .26 .2 .50 .E 26 16 515 450 1.074 97 600 363 1.497 1.848 45 52 680
63 FRB 528 .24 .2 .63 .E 24 16 595 528 1.202 97 710 383 1.656 1.848 45 52 1.000
63 FRB 528 .26 .2 .63 .E 26 16 595 528 1.202 97 710 383 1.656 1.946 45 52 1.000
63 FRB 528 .28 .2 .63 .E 28 16 595 528 1.203 97 710 383 1.681 1.971 50 59 1.000
80 FRB 528 .26 .2 .80 .E 26 20 595 528 1.272 110 710 412 1.736 1.883 45 52 1.065
80 FRB 528 .28 .2 .80 .E 28 20 595 528 1.273 110 710 412 1.751 2.117 50 59 1.065
100 FRB 670 .28 .2 .100 .E 28 20 760 670 1.332 110 870 482 1.897 2.122 50 59 2.240
100 FRB 670 .32 .2 .100 .E 32 20 760 670 1.332 110 870 482 1.897 83,54 60 66 2.240
