Algemeen: Aanwalsterminal voor staalkabel.
Efficiëntie: 100% (idem MBL staalkabel).

Afwerking: Niet verzinkt.

Veiligheidsfactor: 5:1

Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

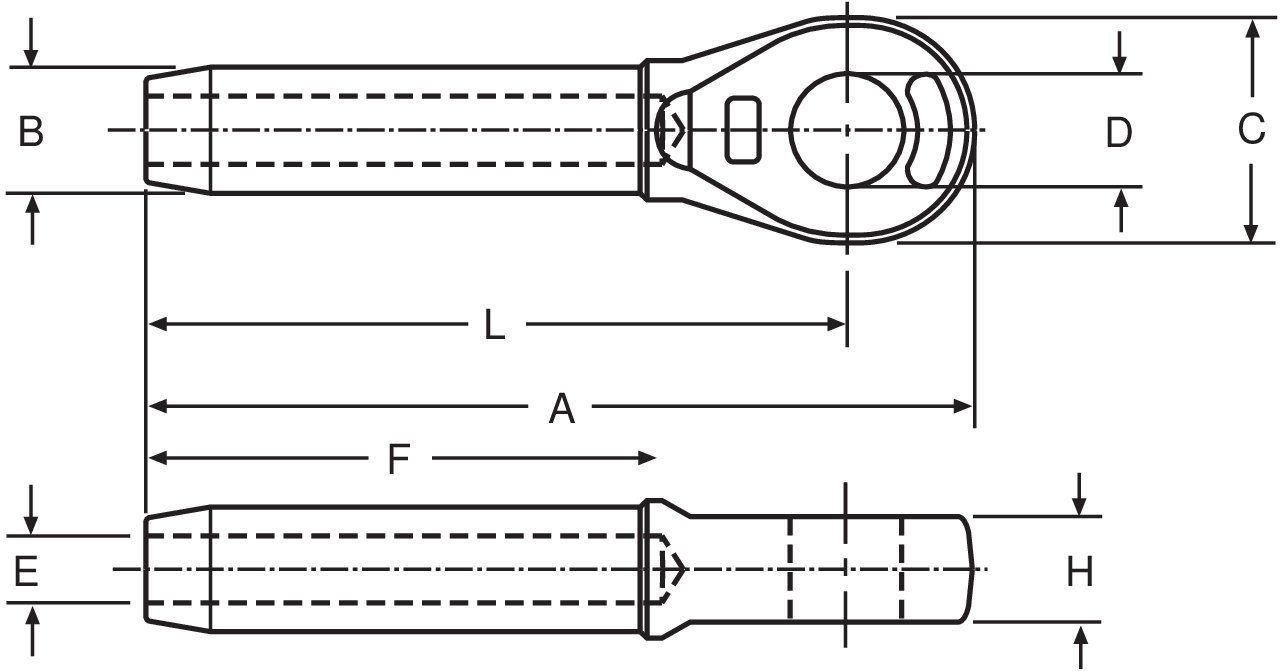

Artikelnr.	Rope diameter mm	Max. after swage dia mm	A mm	B mm	C mm	D mm	E mm	F mm	H mm	L mm	Gewicht kg	CAD
10.101039325	6	11,7	109	12,7	35,1	19,1	6,85	54	12,7	89,0	0,15	-
10.101039361	9-10	18,0	138	19,6	41,1	22,4	10,4	81	17	114	0,33	-
10.101039343	8	18,0	138	19,6	41,1	22,4	8,65	81	17	114	0,34	-
10.101039389	11-12	23,1	176	24,9	51,0	26,9	12,2	108	21,8	146	0,64	-
10.101039405	13	23,1	176	24,9	51,0	26,9	14,0	108	21,8	146	0,64	-
10.101039441	16	29,5	220	31,8	60,5	32,5	17	135	28,7	184	1,29	-
10.101039423	14	29,5	220	31,8	60,5	31,8	15,5	135	28,7	184	1,32	-
10.101039469	18-20	36,1	261	39,4	73	36,6	20,3	162	33,3	219	2,27	-
10.101039487	22	39,4	303	43,2	79	44	23,9	189	38,1	257	3,08	-
10.101039502	24-26	45,7	344	50,5	92	52,5	26,9	216	44,5	292	4,72	-
10.101039520	28	52,0	382	57,0	102	58,5	30,2	243	51	324	6,72	-
10.101039548	32	58,5	430	64,5	114	65	33,8	270	57	365	9,78	-
10.101039566	33-34	65,0	473	71	127	65	36,8	297	57	400	12,9	-
10.101039584	38-40	71,5	511	78	140	71,5	40,1	325	63	432	17,3	-
10.101039600	44	77,5	598	86	159	90,5	47,2	378	76	508	23,1	-
10.101042589	48-52	90,5	702	100	184	96,5	53,5	432	82,5	584	40,5	-
