Algemeen: Kabelkous DIN 6899(B)

Norm: Volgens DIN 6899 (B)

  • Materiaal: Zacht staal.
  • Afwerking: Verzinkt
    6899B kous

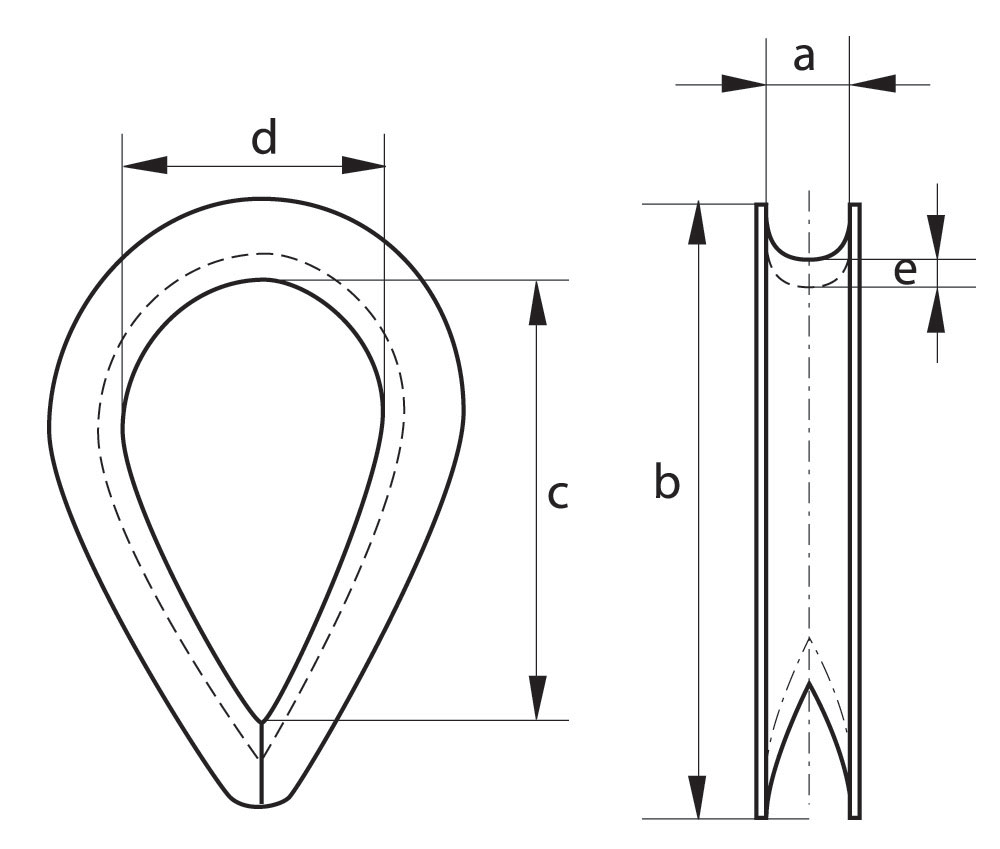

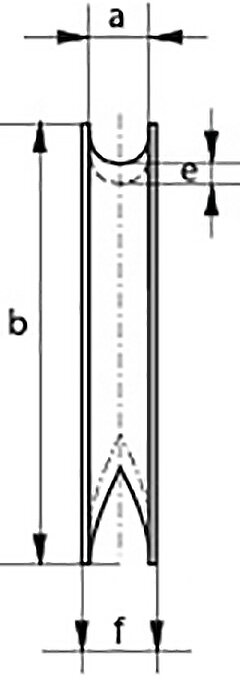

    6899b afmeting
    Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"
    Rope diameter
    mm
    a
    mm
    b
    mm
    c
    mm
    d
    mm
    E
    mm
    F
    mm
    Gewicht CAD
    2,5 3 22 19 12 1,6 6 0,6 -
    4 5 32 23 14 1,9 8 0,9 -
    5 6 38 25 16 2,4 10 1,8 -
    6 7 44 28 18 2,4 11 1,9 -
    7 8 51 32 20 2,8 12 2,7 -
    9 10 57 38 24 3,1 14 4,1 -
    11 12 64 45 28 3,3 17 6,9 -
    13 13 70 48 30 3,3 18 7,6 -
    13 14 76 51 32 3,7 19 9,2 -
    15 16 83 58 36 3,8 22 16,4 -
    16 17 89 61 38 4,7 25 19 -
    17 18 95 64 40 4,7 26 20,3 -
    18 20 102 72 45 5,7 28 27,3 -
    20 22 114 80 50 5,7 30 28,6 -
    22 24 127 90 56 6,5 34 44,8 -
    24 26 140 99 62 6,8 36 57,7 -
    26 28 152 112 70 8 38 72 -
    28 30 165 120 75 8 42 104 -
    3,5 4 26 21 13 1,6 7 0,7 -
    30 32 178 128 80 8 44 115 -
    32 34 203 152 95 8,5 46 153 -
    34 36 216 160 100 8,5 48 176 -
    36 38 229 176 110 8,5 50 195 -
    38 40 241 184 115 10,5 56 292 -
    40 42 254 192 120 10,5 58 320 -
    42 45 305 240 150 10,5 364 -
    47 50 360 265 160 12 535 -
    57 60 380 275 170 12 790 -
    63 65 420 300 180 13 830 -
    72 75 460 350 200 15 1.200 -
    87 90 500 370 210 18 2.600 -
    97 100 550 380 220 20 3.050 -
