VAN BEEST

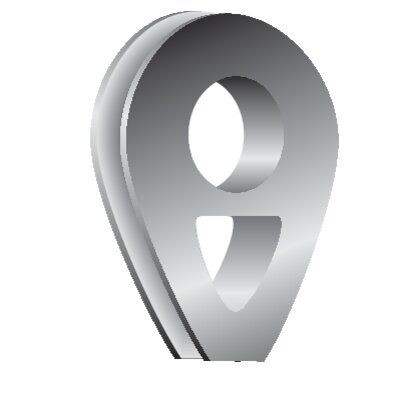

Algemeen: Versterkte kabelkous met asgat
Norm: Volgens DIN 3091


  • Markering: Volgens norm
  • Norm: DIN 3091
    Din3091
    Din 3091 voor DIN3091 zij
    Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

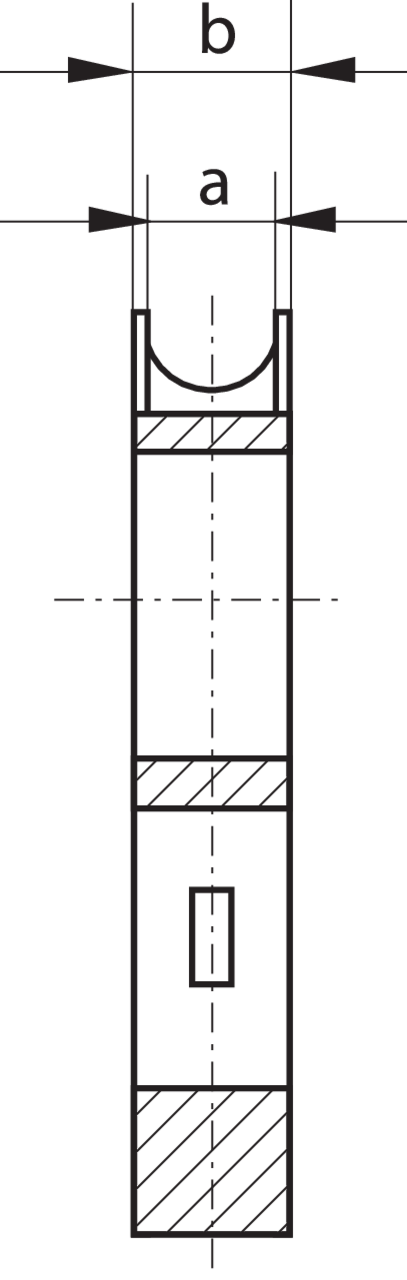

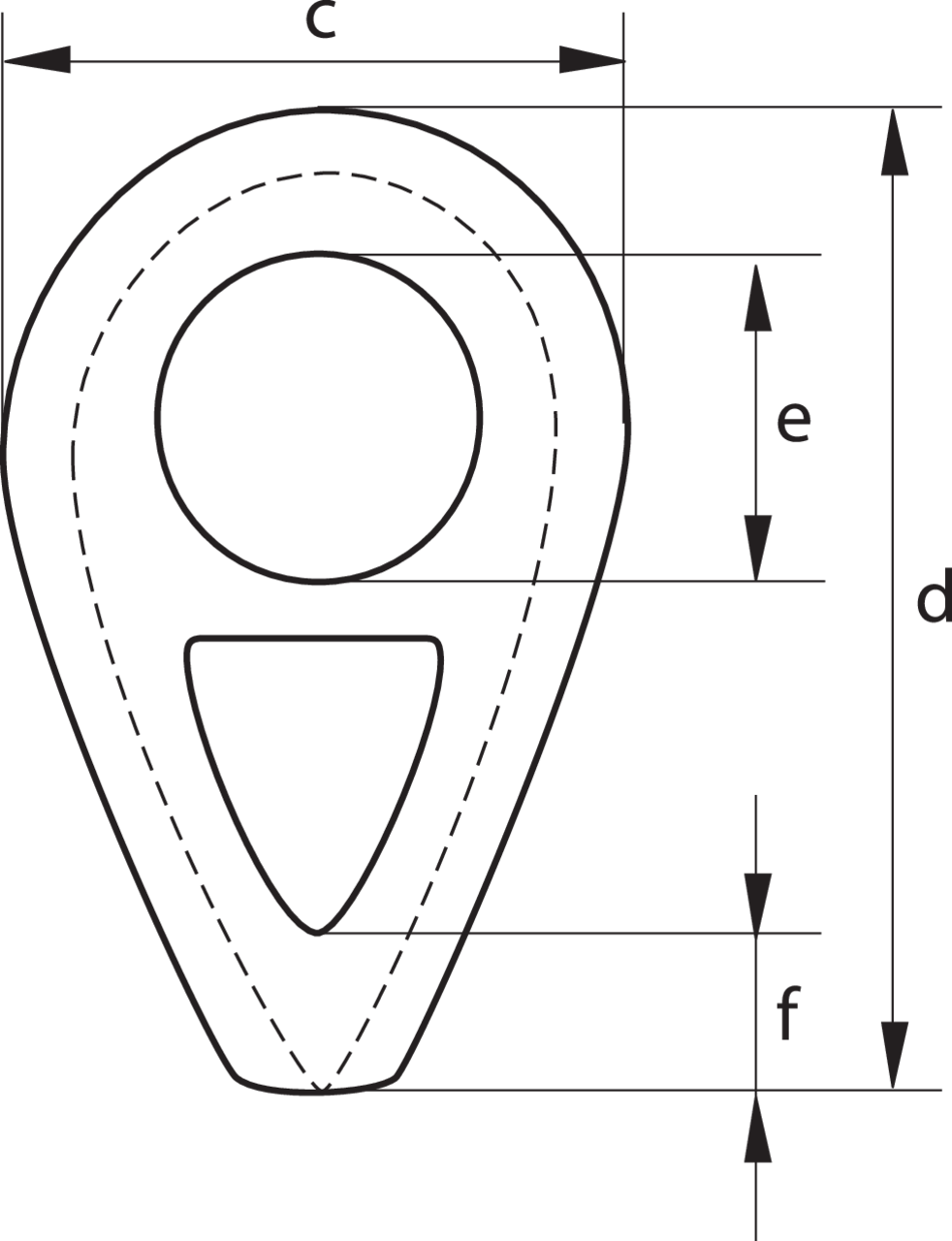

    Artikelnr. Rope diameter
    mm
    A
    mm
    B
    mm
    C
    mm
    D
    mm
    E Standard E max
    mm
    F
    mm
    Gewicht
    Kg/100st
    CAD
    10.27KSD91080 8 9 15 40 66 14 20 1,3 -
    10.27KSD91100 10 11 17,5 50 82 18 25 1,7 -
    10.27KSD91120 12 13 20 60 98 21 30 2 -
    10.27KSD91140 14 16 23,5 70 114 25 35 2,5 -
    10.27KSD91160 16 18 26 80 130 28 40 16 3,2 -
    10.27KSD91180 18 20 28,5 90 145 31 45 18 4,6 -
    10.27KSD91200 20 22 31 100 161 35 50 20 6,6 -
    10.27KSD91220 22 24 33,5 110 177 38 55 22 9 -
    10.27KSD91240 24 26 36 120 193 41 60 24 14 -
    10.27KSD91260 26 29 39,5 130 209 44 65 26 21 -
    10.27KSD91280 28 31 42 140 224 47 70 28 39 -
    10.27KSD91320 32 35 47 160 256 53 80 32 73 -
    10.27KSD91360 36 40 53 180 288 59 90 36 83 -
    10.27KSD91400 40 44 58 200 320 65 100 40 113 -
    10.27KSD91440 44 48 63 220 352 70 110 44 148 -
    10.27KSD91480 48 53 69 240 384 76 120 48 193 -
    10.27KSD91520 52 57 74 260 416 81 130 52 254 -
    10.27KSD91560 56 62 80 280 448 86 140 56 355 -
    10.27KSD91640 64 70 90 320 512 95 160 64 387 -
    10.27KSD91720 72 79 101 360 576 104 180 72 437 -
    10.27KSD91800 80 88 112 400 640 112 200 80 870 -

    Download CAD
