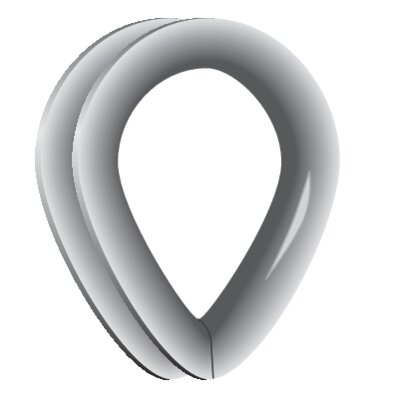

Algemeen: Versterkte kabelkous DIN 3090.

Norm: Volgens DIN 3090

  • Materiaal: Zacht staal.
  • Markering: Volgens norm
  • Norm: DIN 3090
    DIN3090

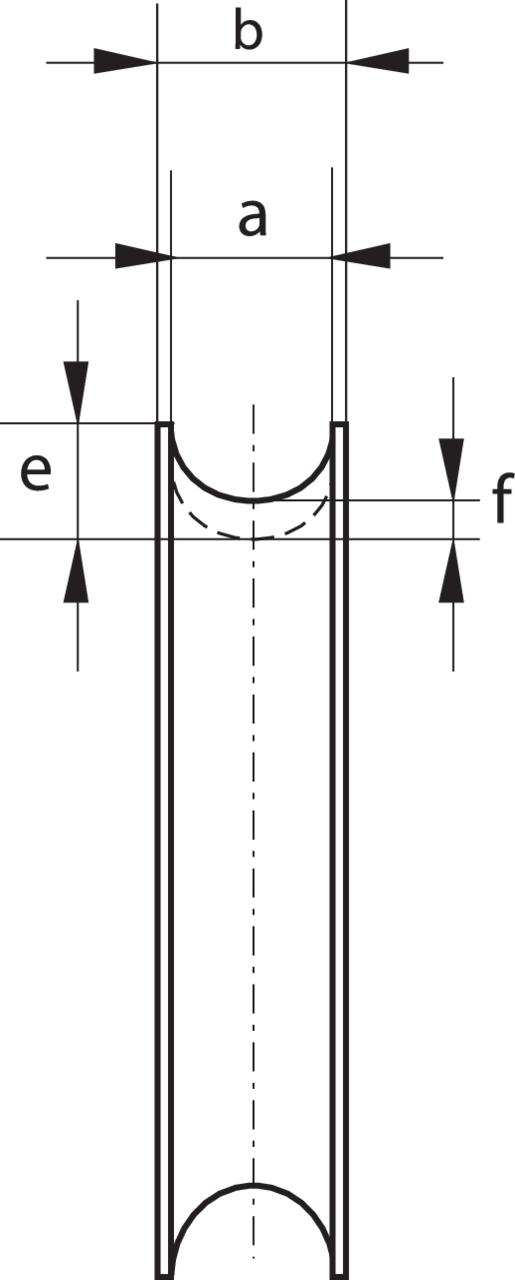

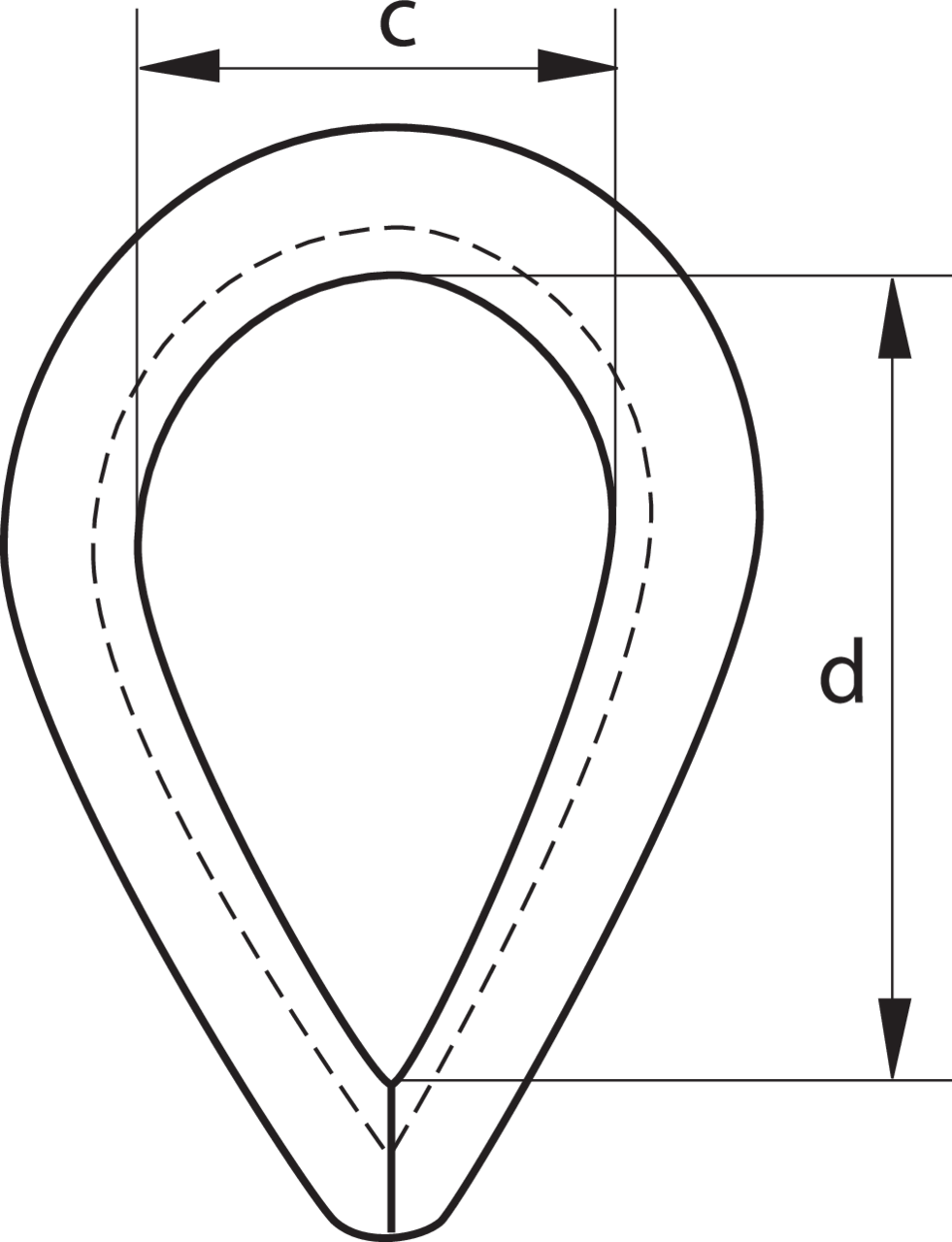

    DIN3090 voor DIN3090 zijkant
    Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"
    Rope diameter
    mm
    Dikte e
    mm
    Binnenbreedte c
    mm
    Groefbreedte a
    mm
    Breedte b
    mm
    Binnenlengte d
    mm
    Dikte f
    mm
    Gewicht
    kg
    CAD
    4 5,1 10 5 9 20 2,1 0,014 -
    6 7,1 15 7 12 30 2,6 0,03 -
    8 11 20 9 13 40 4 0,071 -
    10 14 25 11 16 50 5 0,17 -
    12 16 30 13 19 60 6 0,24 -
    14 17 35 16 22 70 7 0,36 -
    16 19 40 18 25 80 8 0,5 -
    18 21 45 20 27 90 9 0,62 -
    20 23 50 22 32 100 10 0,9 -
    22 24 55 24 33 110 10 1 -
    24 27 60 26 37 120 11 1,3 -
    26 30 65 29 46 130 12 2,2 -
    28 33 70 31 50 140 12 2,4 -
    32 38 80 35 55 160 14 2,7 -
    36 42 90 40 60 180 16 4,3 -
    40 46 100 44 65 200 18 5,7 -
    44 53 110 48 70 220 20 8,5 -
    48 58 120 53 75 240 22 11,2 -
    52 64 130 57 80 260 25 15,3 -
    56 67 140 62 85 280 25 21,5 -
    60 70 150 66 90 300 25 23 -
    64 78 160 70 95 320 30 35 -
    68 81 170 75 100 340 30 37 -
    72 84 180 79 105 360 30 41 -
    76 87 190 84 115 380 30 46 -
    80 90 200 88 120 400 30 54 -
