Norm: EN 12195-3

Certificering: Certificaat sjormiddel kan op verzoek worden geleverd.

  • Materiaal: Gesmeed staal, sterkteklasse 8, gekoeld en gehard.
  • Afwerking: Rood of groen geverfd.
  • Opmerking: Stf = 3000 daN
  • Veiligheidsfactor: MBL equals 2 x Lashing Capacity
  • Grade: 8
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"
Dia. (mm) Sjorcapaciteit
kN
MBL
t

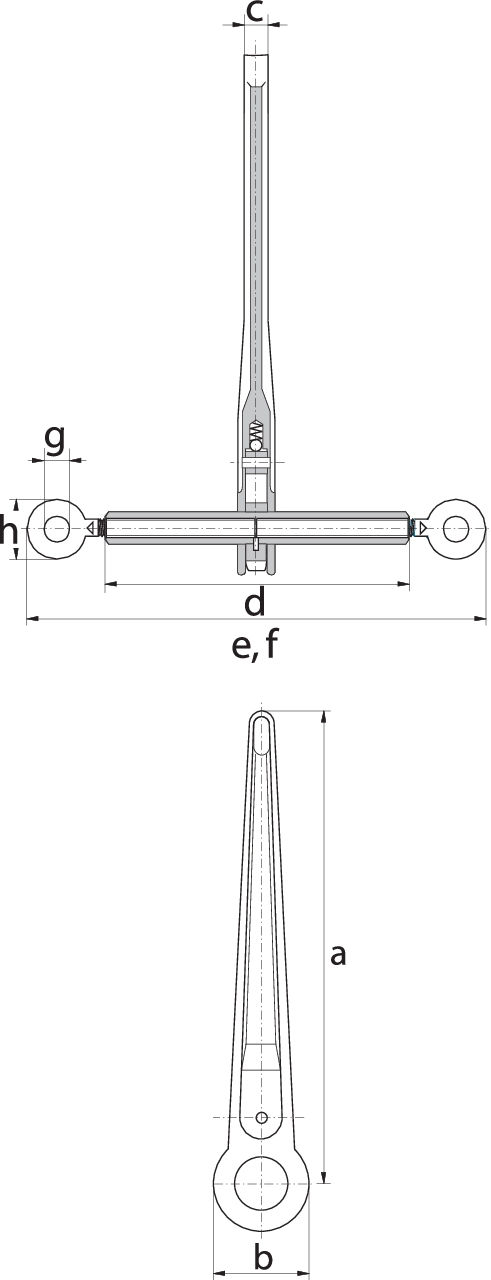

Opname (mm) Ketting dia. (mm) Dikte c (mm) Lengte hendel (mm) Lengte open e (mm) Lengte gesloten f (mm) Binnendia. oog g (mm) Buitendia. oog h (mm) Proefbelasting (t) Lengte a (mm) Dia. b (mm) Gewicht
kg
CAD
65 4 8 160 8 15 255 534 374 18 50 5 387 65 3,3
65 6,3 12,6 164 10 15 255 543 379 20 55 7,9 387 65 3,4
65 10 21,2 150 13 15 260 564 414 26 66 12,5 387 65 4
65 16 32,2 144 16 15 260 564 420 30 71 20 387 65 4,1
