Norm: EN 12195-3

Certificering: Certificaat sjormiddel kan op verzoek worden geleverd.

  • Materiaal: Gesmeed staal, sterkteklasse 8, gekoeld en gehard.
  • Afwerking: Rood of groen geverfd.
  • Opmerking: Stf = 3000 daN
  • Grade: 8
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

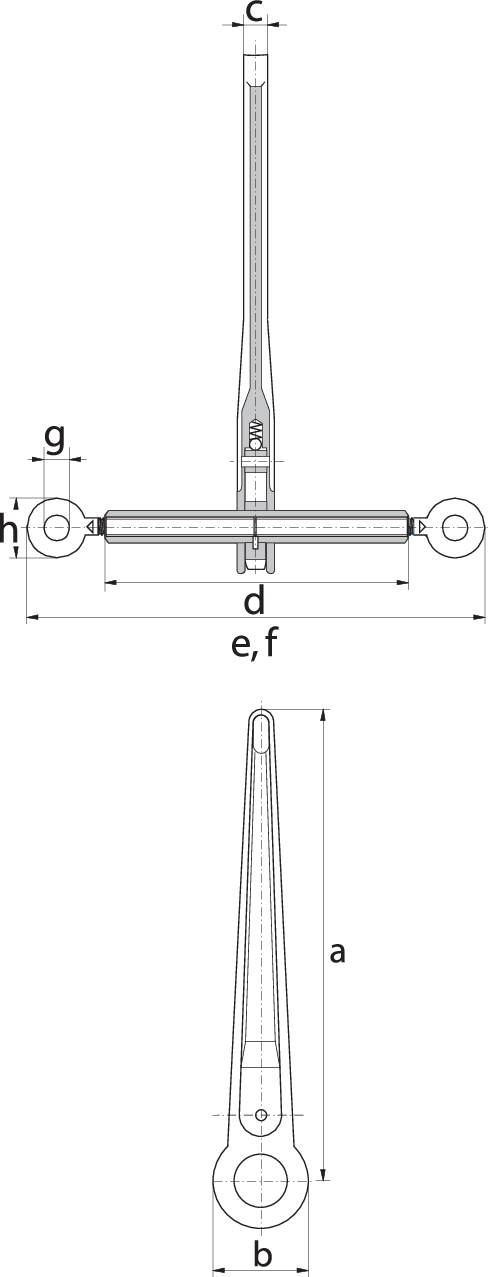

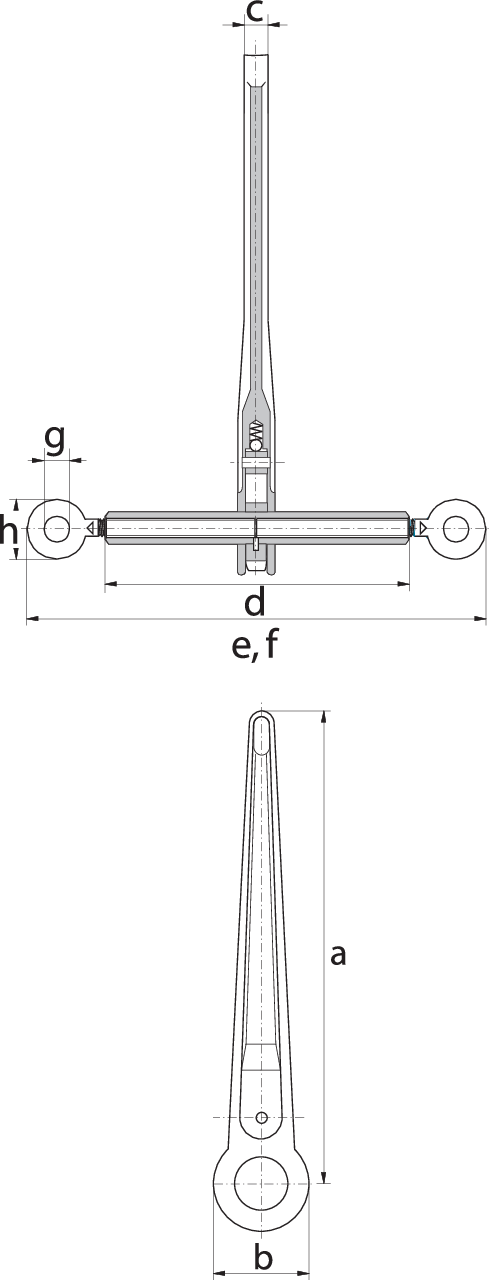

Dia.
mm
Sjorcapaciteit
kN
MBL Opname
mm
Ketting dia.
mm
Dikte c
mm
Lengte hendel
mm
Lengte open e
mm
Lengte gesloten f
mm
Binnendia. oog g
mm
Buitendia. oog h
mm
Proefbelasting
t
Lengte a
mm
Dia. b
mm
Gewicht
kg
CAD
65 4 8 160 8 15 255 534 374 18 50 5 387 65 3,3 -
65 6,3 12,6 164 10 15 255 543 379 20 55 7,9 387 65 3,4 -
65 10 21,2 150 13 15 260 564 414 26 66 12,5 387 65 4 -
65 16 32,2 144 16 15 260 564 420 30 71 20 387 65 4,1 -
