Algemeen:

  • Vlgs ASTM F 1145-92.
  • Verzinkt.
  • Standaard voorzien van borgmoeren.
  • Proefbelasting 2,5x WLL.
  • Recht of in-lijn te belasten.
  • Hoogwaardige staal.
  • MBL = 5x WLL.



Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

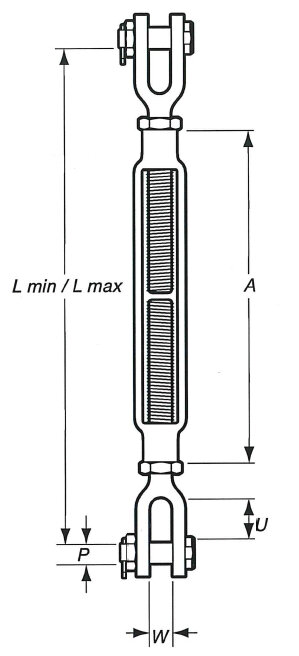

Artikelnr. WLL
ton
Draaddia. x opname
mm
L min.
mm
L max.
mm.
A
mm
P
mm
U
mm
W
mm
Gewicht
kg
CAD
11.51400250411 0,23 6.35 x 102 175 277 121 6 15 11 0,16
11.51400310411 0,36 7.94 x 114 212 314 138 6 22 13 0,24
11.51400330611 0,54 9.53 x 152 258 410 181 8 22 14 0,37
11.51400500611 1 12.7 x 152 292 470 190 10 27 16 0,71
11.51400500911 1 12.7 x 229 368 622 266 10 27 16 0,79
11.51400501211 1 12.7 x 305 445 775 343 10 27 15 1,09
11.51400620611 1,59 15.9 X 152 325 509 200 13 33 20 1,23
11.51400620911 1,59 15.9 X 229 401 662 276 13 33 20 1,56
11.51400621211 1,59 15.9 x 305 478 814 353 13 33 20 1,77
11.51400750611 2,36 19.1 X 152 356 546 210 16 38 24 1,86
11.51400750911 2,36 19.1 x 229 432 699 286 16 38 24 2,48
11.51400751211 2,36 19.1 X 457 508 851 362 6 38 24 2,98
11.51400751811 2,36 19.1 x 457 660 1.156 514 16 38 24 3,64
11.51400871211 3,27 22.2 x 305 543 892 370 19 44 29 3,71
11.51400871811 3,27 22.2 x 457 695 1.197 523 19 44 29 4,89
11.51401000611 4,54 25.4 X 152 425 628 228 22 52 34 4,62
11.51401001211 4,54 25.4 x 305 577 933 380 22 52 34 5,53
11.51401001811 4,54 25.4 x 457 729 1.237 532 22 52 34 6,87
11.51401002411 4,54 25.4 x 610 882 1.542 685 22 52 34 8,2
11.51401251211 6,89 31.8 X 305 644 1.012 384 28 71 44 9,34
11.51401251811 6,89 31.8 x 45 796 1.317 537 28 71 44 11,2
11.51401252411 6,89 31.8 610 948 1.622 689 28 71 44 12,8
11.51401501211 9,71 38.1 x 305 673 1.073 400 35 71 52 13,9
11.51401501811 9,71 8.1 x 457 826 1.359 553 35 71 52 16,7
11.51401502411 9,71 38.1 x 610 978 1.664 705 35 71 52 18,9
11.51401751811 12,7 44.5 X 457 899 1.356 8 41 86 66 24,5
11.51401752411 12,7 44.5 X 610 51 1.661 721 41 86 66 28,7
11.51402002411 16,8 51.0 x 610 1.157 1.766 38 51 94 66 46,5
11.51402502411 27,2 63.5 x 610 1.244 1.854 9 57 113 76 75
11.51402752411 34 70.0 x 610 1.289 1.899 70 106 92 90
