Algemeen:

  • Asgat volgens opgave.
  • Groef kan aangepast worden aan andere kabeldiameters.
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

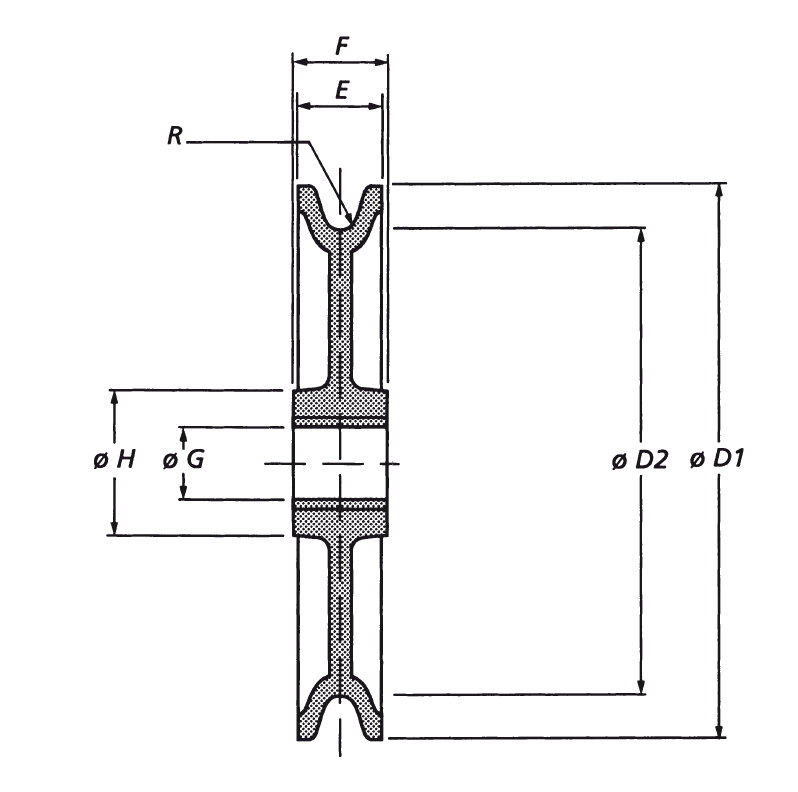

Artikelnr. Materiaal Kabeldia. t/m (mm) Lager Ø D1
mm
Ø D2
mm
E
mm
F
mm
Ø G
mm
Ø H
mm
R
mm
Gewicht
kg
CAD
10.49311006001 GGG-60 8 Bronze 100 80 18 20 15 30 4,5 0,6
10.49311256001 GGG-60 10 Bronze 125 105 23 27 22 55 5,5 1,5
10.49311506001 GGG-60 12 Bronze 150 120 36 40 30 80 6,5 3
10.49312006001 GGG-60 14 Bronze 200 165 36 40 30 80 7,5 4,5
10.49312506001 GGG-60 18 Bronze 250 210 40 45 35 90 9,5 8
10.49313006001 GGG-60 20 Bronze 300 255 45 50 40 100 11 12
10.49313507001 GGG-70 22 Bronze 350 305 45 50 45 115 12 17
10.49314007001 GGG-70 24 Bronze 400 345 55 60 50 130 13 24
10.49314507001 GGG-70 28 Bronze 450 390 60 70 55 140 15 36
10.49315007001 GGG-70 30 Bronze 500 430 70 80 60 150 16 44
10.49315507001 GGG-70 34 Bronze 550 480 70 80 70 170 18,5 55
10.49316007001 GGG-70 36 Bronze 600 520 85 105 80 190 19,5 80
10.49316657001 GGG-70 38 Bronze 665 560 100 110 100 210 20,5 110
10.49317106001 GGG-70 40 Bronze 710 630 85 110 120 260 21,5 125
10.49317106001 GGG-60 44 Bronze 810 710 98 130 150 150 23,5 170
10.49319206001 GGG-60 44 Bronze 920 800 130 150 150 320 22 270
10.493110302001 GS20Mn5 48 Bronze 1.030 920 130 150 160 400 22 380
10.493111603001 GS30Mn5 52 Bronze 1.160 1.020 140 160 180 460 24,5 540
