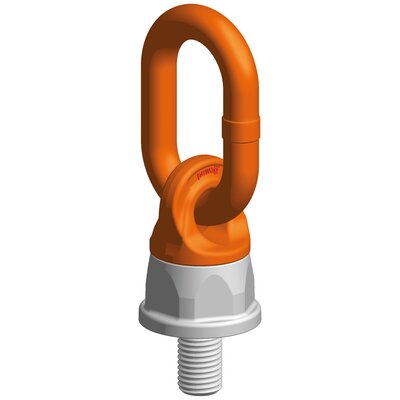

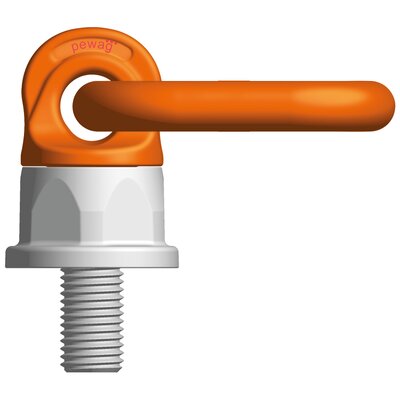

Algemeen: Onder belasting 360° draaibaar aanslagpunt met kogellager. Zeer hoogwaardig aanslagoog 180° klapbaar. Speciale schroef 100% op scheuren getest en met corrosiebescherming. De tabel met werklasten voor verschillende aanslagmanieren is een onderdeel van de uitvoerige handleiding die bij elke hijsoog wordt meegeleverd.

Toegestaan gebruik
Laadcapacitiet volgens het inspectiecertificaat respectievelijk de WLL tabel in de aangegeven trekrichtingen (zie afbeelding 1).

Niet toegestaan gebruik
Let erop bij het kiezen van de samenstelling dat er geen onjuiste belasting kan ontstaan bijv. als:

  • Geen vrije ruimte mogelijk is in de trekrichting.
  • De trekrichting niet in het opgegeven bereik ligt (zie afbeelding 2)
  • Het tegen randen en lading drukt
  • Materiaal: Grade 10.
  • Markering: WLL, schroefdraadmaat en een individueel serienummer.
  • Afwerking: Geverfd.
  • Waarschuwing: Let erop bij het kiezen van de samenstelling dat er geen onjuiste belasting kan ontstaan, b.v als:
  • Veiligheidsfactor: 4:1
  • Grade: 10
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

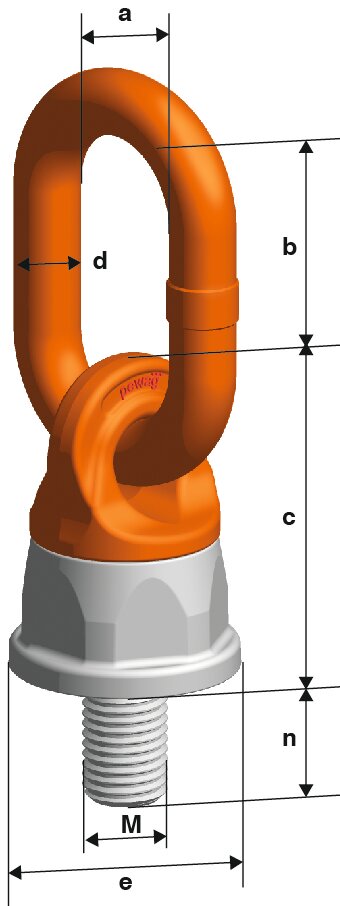

Artikelnr. Code WLL
ton
Draad n
mm

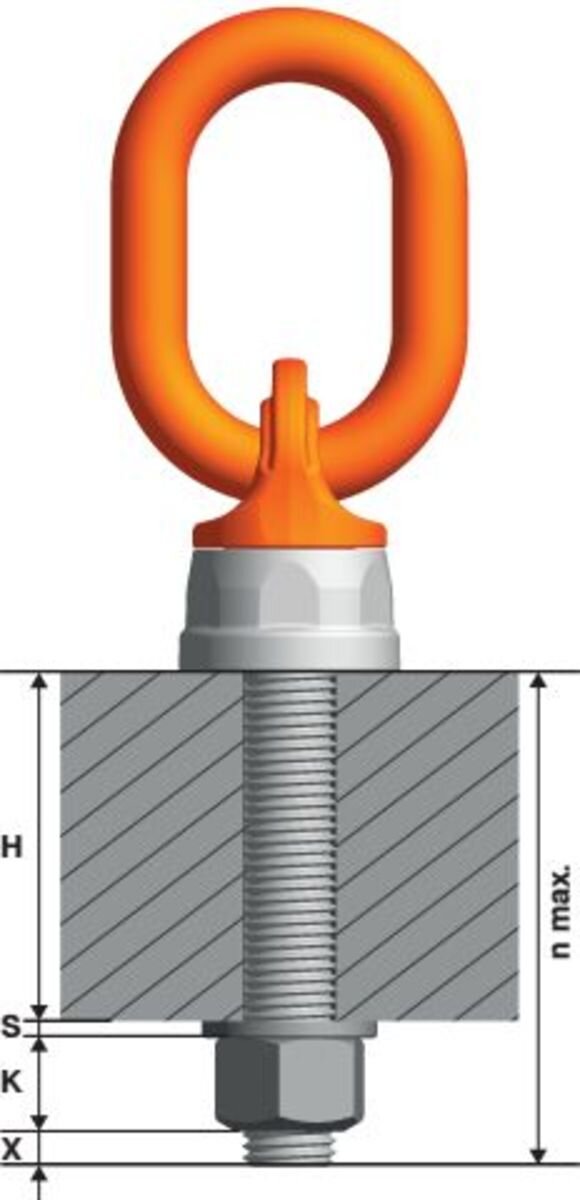

n max
mm
A
mm
B
mm
C
mm
Ø d
mm
Ø e
mm
Gewicht
kg
CAD
11.4291742 PLDW M8 0,3 M8 20 100 30 38 54 13 38 0,47
11.4291743 PLDW M10 0,5 M10 20 180 30 38 54 13 38 0,47
11.4291744 PLDW M12 0,7 M12 22 200 35 48 54 13 38 0,47
11.4291745 PLDW M14 1 M14 22 200 35 48 54 13 38 0,47
11.4291746 PLDW M16 1,5 M16 33 250 35 48 54 13 38 0,49
11.4291747 PLDW M20 2,5 M20 33 250 35 55 75 16 55 1,1
11.4291748 PLDW M24 4 M24 40 300 40 66 82 17 63 1,5
11.4291749 PLDW M30 6,7 M30 40 300 50 70 92 23 72 2,6
11.4291750 PLDW M36 8 M36 55 300 50 91 120 23 92 4,3
11.4291751 PLDW M42 10 M42 60 300 65 91 120 27 92 5,1
11.42321166 PLDW M45 12 M45 68 65 91 120 27 92 5,2
11.4291752 PLDW M48 12,5 M48 68 300 65 116 120 27 92 5,4
11.4232170 PLDW M56 24 M56 84 300 70 105 154 33 110 10,5
11.4232173 PLDW M64 25 M64 96 300 70 105 154 33 110 11,3
11.4274701 PLDW M72 40 M72 110 500 90 130 213 45 170 29
11.4274726 PLDW M80 45 M80 120 500 90 130 213 45 170 30
11.4203633 PLDW M100 55 M100 150 500 90 130 213 45 170 35
11.4203627 PLDW M90 55 M90 135 500 90 130 213 45 170 32
* Alleen op aanvraag
Technische wijzigingen voorbehouden
Beschikbaarheid op aanvraag

Download CAD

Description

Get CAD
Download
Hefmethode




Aantal lengen


1
1
2
2
2
2
3+4
3+4
2
3+4

Neigingshoeke
90°
90°
0°-45°
45°-60°
0°-45°
45°-60°
asymm.
asymm.

Code
Schroefdraad
Aanhaalmoment
WLL












mm
Nm
ton
mm










PLDW M8
M8
10
0,6
0,3
1,2
0,6
0,4
0,3
0,6
0,4
0,3
0,3
34
PLDW M10
M10
10
1,2
0,5
2,4
1
0,7
0,5
1
0,75
0,5
0,5
34
PLDW M12
M12
15
1,8
0,7
3,6
1,4
0,95
0,7
1,4
1
0,7
0,7
34
PLDW M14
M14
25
2,4
1
4,8
2
1,4
1
2,1
1,5
1
1
34
PLDW M16
M16
30
2,8
1,5
5,6
3
2,1
1,5
3,1
2,1
1,5
1,5
34
PLDW M20
M20
80
5
2,5
10
5
3,5
2,5
5,3
3,5
2,5
2,5
75
PLDW M24
M24
150
7
4
14
8
5,5
4
8,4
6
4
4
75
PLDW M30
M30
230
10
6,7
20
12
8,4
6
12,6
9
6
6
75
PLDW M36
M36
450
12,5
8
25
16
11,2
8
16,8
12
8
8
46
PLDW M42
M42
600
16
10
32
20
14
10
21
15
10
10
95
PLDW M45
M45
600
16
12
32
24
16,9
12
25,4
18
12
12
95
PLDW M48
M48
600
16
12,5
32
25
17,5
12,5
26,2
18
12,5
12,5
50
PLDW M56
M56
800
28
24
56
48
33,9
24
50,9
36
24
24
60
PLDW M64
M64
800
28
25
56
50
35,3
25
53
37,5
25
25
75
PLDW M72
M72
1200
60
40
120
80
56,5
40
84,8
60
40
40
145
PLDW M80
M80
1400
60
45
120
90
63,6
45
95,4
67,5
45
45
145
* Speciale uitvoeringen alleen op aanvraag verkrijgbaar!
Technische wijzigingen voorbehouden.
