pewag

Algemeen: Speciale RVS (inox) topschalm voor het samenstellen van staaldraadlengen. Elektrisch gelast en gemarkeerd. Om staalkabel 3- en 4sprongen samen te stellen met vergrote onderschalmen die genoeg inwendige breedte hebben zodat zelfs twee kabelkousen passen.

Norm: Vergelijkbaar met DIN 3088-1989 resp. DIN 5688-1.

  • Materiaal: 1.4571 (AISI 316Ti) of 1.4404 (AISI 316L)
  • Markering: CE
  • Afwerking: Gebeitst en gestraald.
  • Veiligheidsfactor: 4:1
  • Grade: 6
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

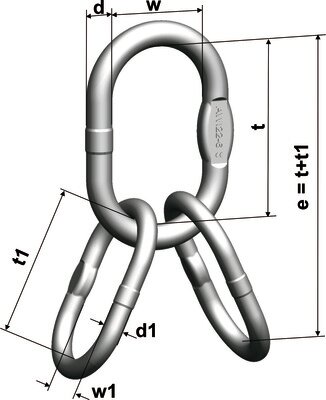

Artikelnr. Code WLL 0-45°
t
Voor haken DIN 15401 N° Dubbele haak DIN 15402 N° d
mm
d1
mm
E
mm
t
mm
t1
mm
w
mm
w1
mm
Gewicht
kg
CAD
11.0459936 VAWI 10-6 5,25 6 8 23 23 320 160 160 90 90 4,8
11.0459947 VAWI 13-6 8,9 8 10 27 27 360 180 180 100 100 7,38
11.0459970 VAWI 16-6 13,2 10 12 32 32 400 200 200 110 110 12,42
11.0460029 VAWI 6-6 1,85 2,5 4 16 13 220 110 110 60 60 1,21
11.0460051 VAWI 7/8-6 3,35 5 6 18 16 245 135 110 75 60 1,98
