Algemeen: UMTS topschalmen zijn ontworpen voor gebruik in 3- & 4-sprongen.


  • Materiaal: Grade 10.
  • Afwerking: Blauw geverfd.
  • Veiligheidsfactor: MBL equals 4 x WLL
  • Grade: 10
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

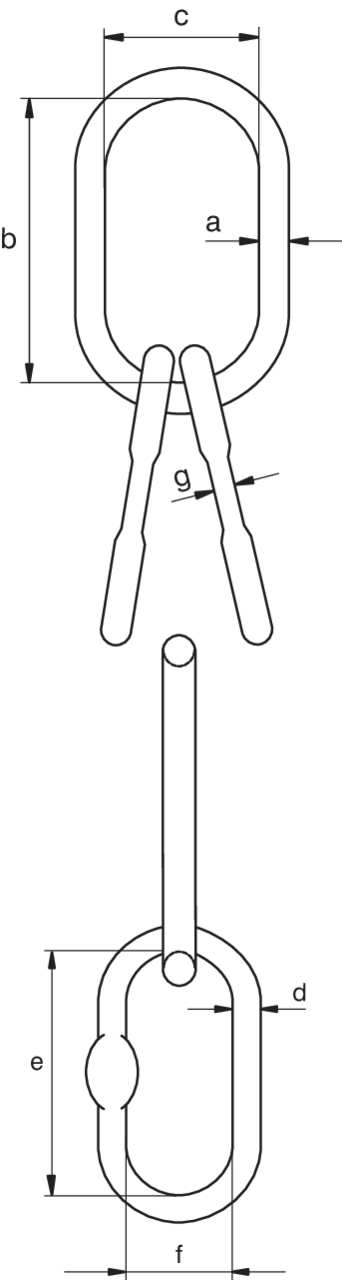

Dia. (mm) WLL
ton
Type Binnenlengte b (mm) Binnenbreedte c (mm) Inwendige wijdte oog (mm) For chain Ø 3 & 4 legs
mmß ≤ 45°
For chain Ø 3 & 4 legs
mmß ≤ 60°
Binnenlengte e (mm) Thickness (g)
mm
Dia. a (mm) Ø (d) mm Gewicht
kg
CAD
16 3,5 UMTS18 135 75 60 6 6 100 7 18 16 1,75
18 6,5 UMTS22 170 90 70 8 8-10 120 9 22 18 2,91
20 11 UMTS28 210 115 70 10 13 120 11 28 20 4,74
25 17,5 UMTS36 270 150 75 13 16 135 13 36 25 9,6
30 21,2 UMTS38 285 160 95 16 18-19 170 16 38 30 13,38

Download CAD
