KWB

Algemeen: Topschalm met inkortkoppeling voor het samenstellen van een ketting 2-sprong.



  • Materiaal: Grade 10.
  • Markering: Code en klasse.
  • Afwerking: Geverfd.
  • Veiligheidsfactor: 4:1.
  • Grade: 10
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"
Artikelnr. EAN WLL
ton

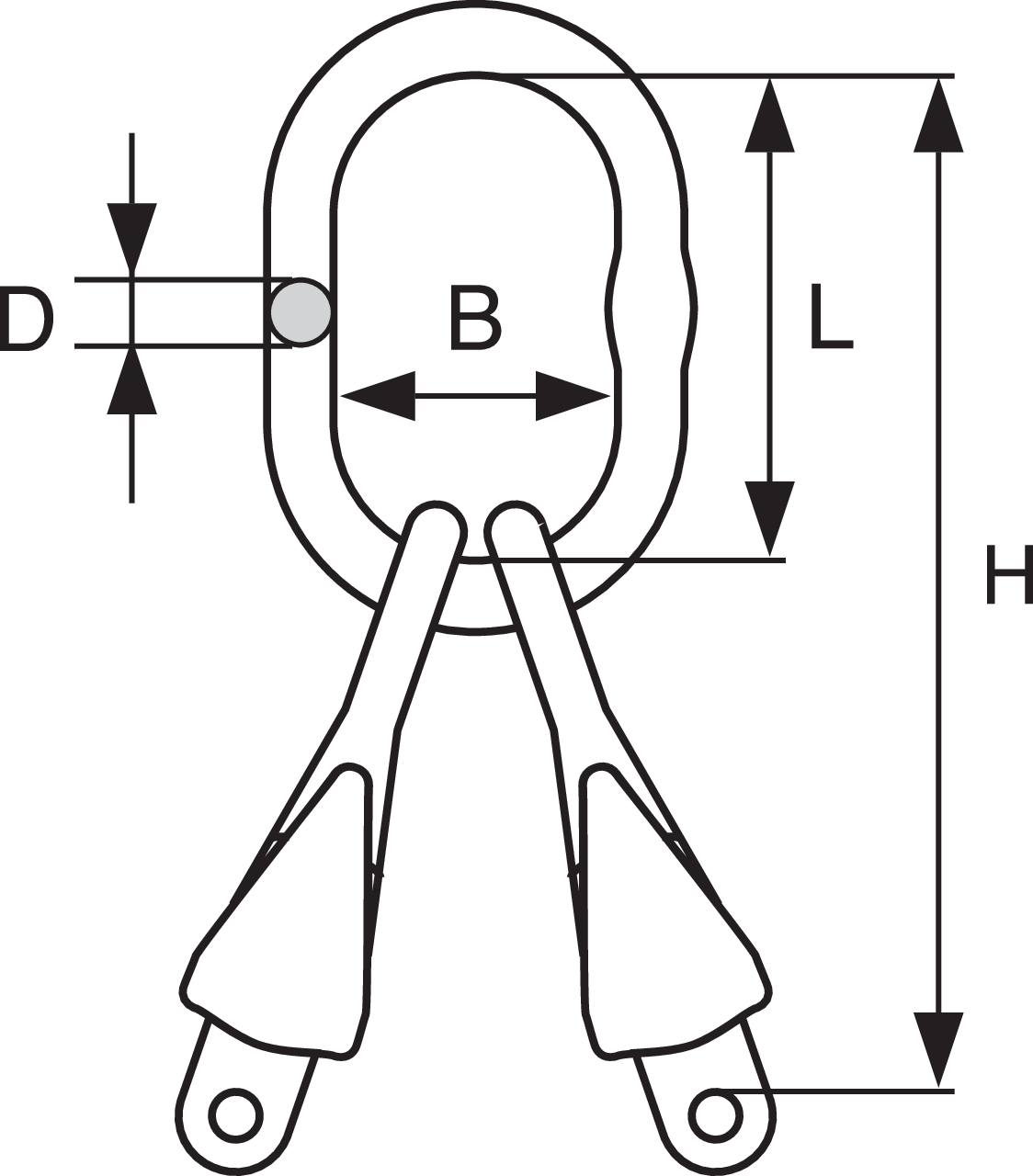

Voor ketting gr10 dia. (mm) WLL 45°- 60° (t) B
mm
D
mm
H
mm
L
mm
Gewicht
kg
CAD
11.0213818 GTVK/S2-6-10 2 6 1,4 70 14 204 120 1
11.0273256 GTVK/S2-7-10 2,65 7 1,9 80 16 262 140 1,9
11.0285409 GTVK/S2-8-10 3,55 8 2,5 95 19 282 160 2,4
11.0273258 GTVK/S2-10-10 5,6 10 4 105 23 329 170 4,2
11.0273260 GTVK/S2-13-10 9,5 13 6,7 110 27 393 190 8,1
11.0213816 GTVK/S2-16-10 14 16 10 130 33 464 230 14,4
