KWB

Algemeen: Topschalm met inkortkoppeling voor het samenstellen van een kettingleng.



  • Materiaal: Grade 10.
  • Markering: Code en klasse.
  • Afwerking: Geverfd.
  • Veiligheidsfactor: 4:1.
  • Grade: 10
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

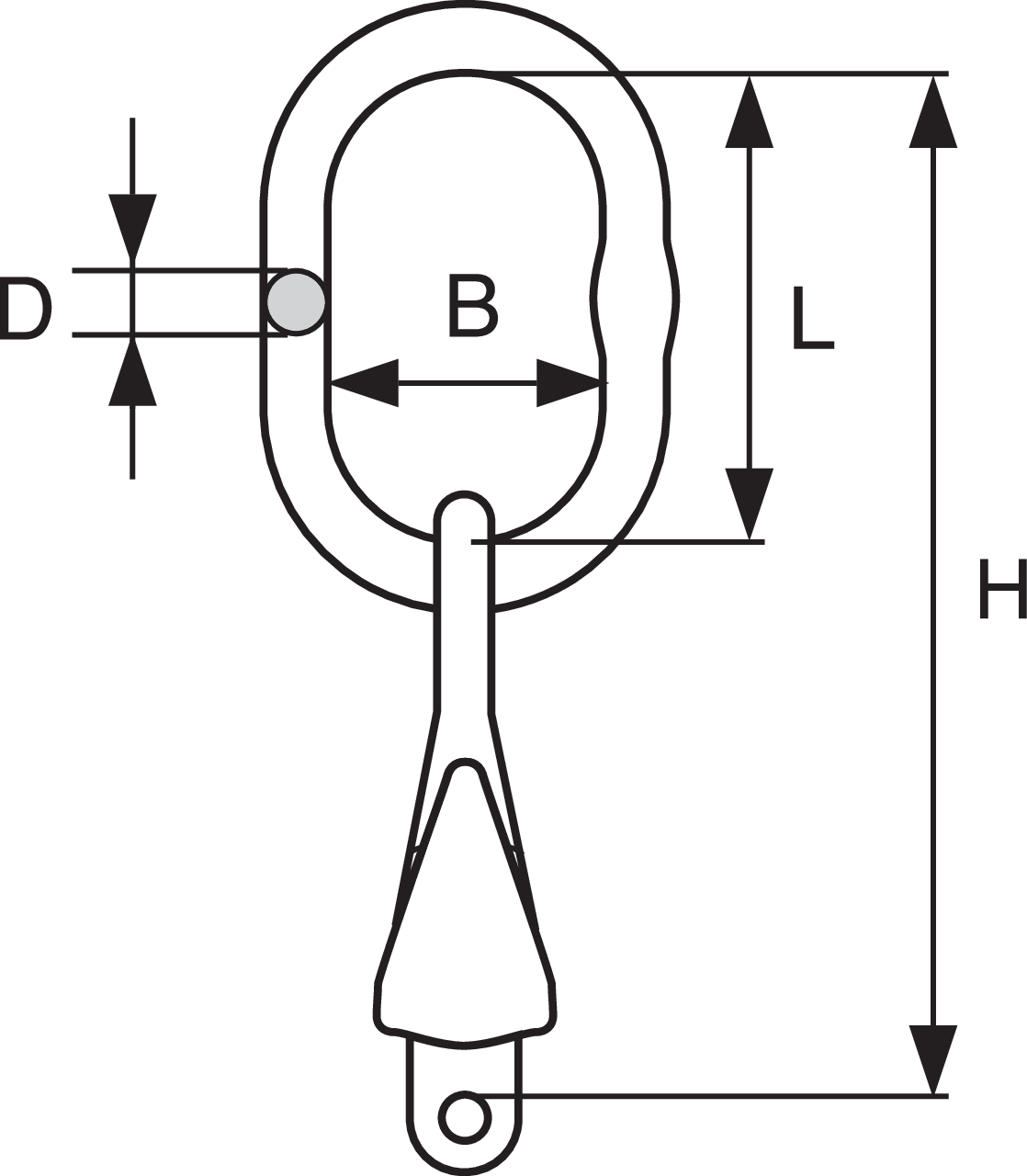

Artikelnr. EAN WLL
ton
Voor ketting gr10 dia. (mm) B
mm
D
mm
H
mm
L
mm
Gewicht
kg
CAD
11.0213760 GTVK/S1-6-10 1,4 6 70 14 204 120 0,74
11.0213804 GTVK/S1-7-10 1,9 7 70 14 242 120 1,1
11.0213814 GTVK/S1-8-10 2,5 8 80 16 262 140 1,3
11.0213808 GTVK/S1-10-10 4 10 95 19 319 160 2,4
11.0213810 GTVK/S1-13-10 6,7 13 105 23 373 170 4,4
11.0213812 GTVK/S1-16-10 10 16 110 27 424 190 7,5
