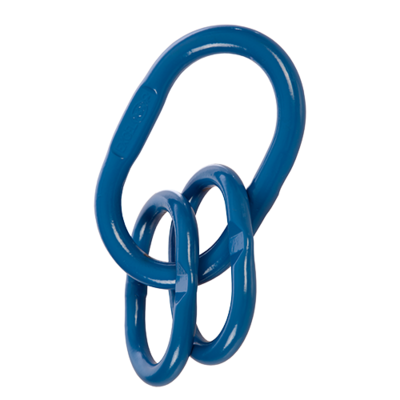

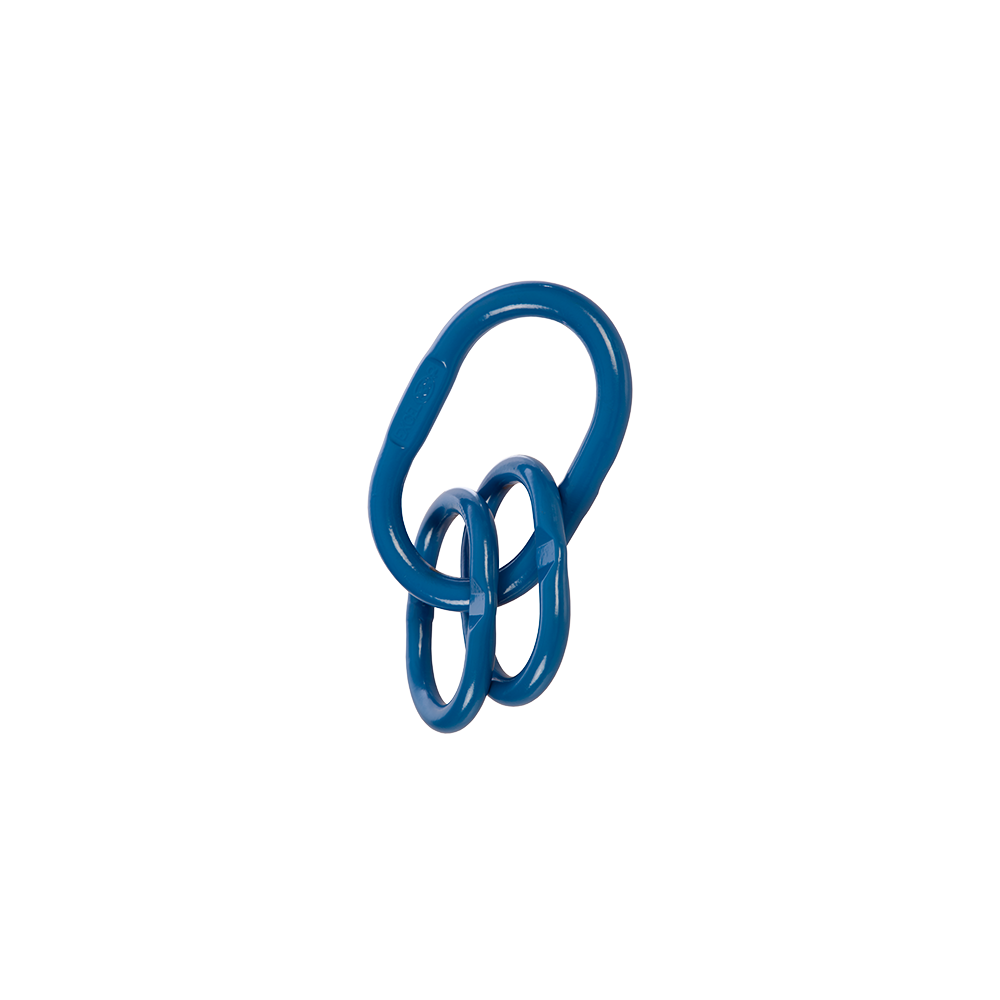

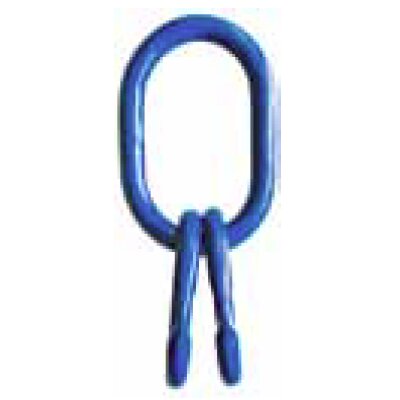

Algemeen: UMTS topschalmen zijn ontworpen voor gebruik in 3- & 4-sprongen.


  • Materiaal: Grade 10.
  • Afwerking: Blauw geverfd.
  • Veiligheidsfactor: MBL equals 4 x WLL
  • Grade: 10
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"
Dia.
mm
WLL
ton
Type Binnenlengte b
mm
Binnenbreedte c
mm
Inwendige wijdte oog
mm
For chain Ø 3 & 4 legs
mmß ≤ 45°
For chain Ø 3 & 4 legs
mmß ≤ 60°
Binnenlengte e
mm
Thickness (g)
mm
Dia. a
mm
Ø (d) mm Gewicht
kg
CAD
16 3,5 UMTS18 135 75 60 6 6 100 7 18 16 1,75 -
18 6,5 UMTS22 170 90 70 8 8-10 120 9 22 18 2,91 -
20 11 UMTS28 210 115 70 10 13 120 11 28 20 4,74 -
25 17,5 UMTS36 270 150 75 13 16 135 13 36 25 9,6 -
30 21,2 UMTS38 285 160 95 16 18-19 170 16 38 30 13,38 -
