Algemeen: Veiligheidsoogwartelhaak UXLE.



  • Materiaal: Grade 10.
  • Afwerking: Blauw geverfd.
  • Veiligheidsfactor: MBL equals 4 x WLL
  • Grade: 10
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

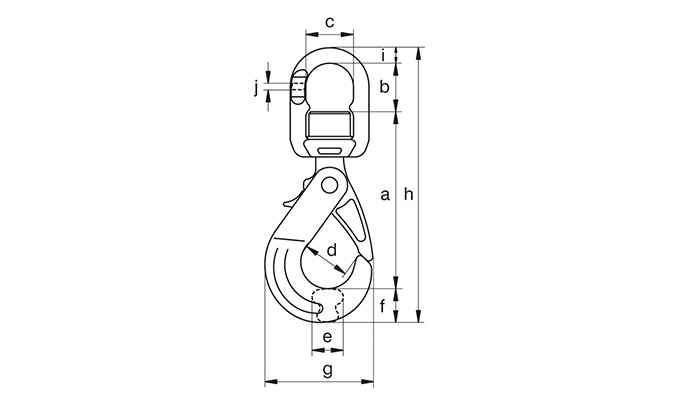

Dia.
mm
WLL
ton
Voor kettingdia.
inch
Voor ketting ø.
mm
Buitenbreedte g
mm
Lengte h
mm
Type Binnenlengte b
mm
Binnenbreedte c
mm
width open- ing d
mm
e
mm
Breedte f
mm
j
mm
Lengte a
mm
Gewicht
kg
CAD
12 1,4 7/32 6 77 192 UXLE0 32 32 32 16 26 6 122 0,78
14 2,5 5/16 8 92 231 UXLE1 39 37 43 23 29 8 148 1,39
16 4 3/8 10 111 282 UXLE2 46 48 47 32 35 11 183 2,56
21 6,7 1/2 13 142 336 UXLE3 57 58 61 37 45 14 214 4,56
25 10 5/8 16 185 416 UXLE4 65 73 74 39 56 17 269 9,37

Download CAD
