Algemeen: Veiligheidsgaffelhaak UXLC.


  • Materiaal: Grade 10.
  • Afwerking: Blauw geverfd.
  • Veiligheidsfactor: MBL equals 4 x WLL
  • Grade: 10
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"
WLL
ton

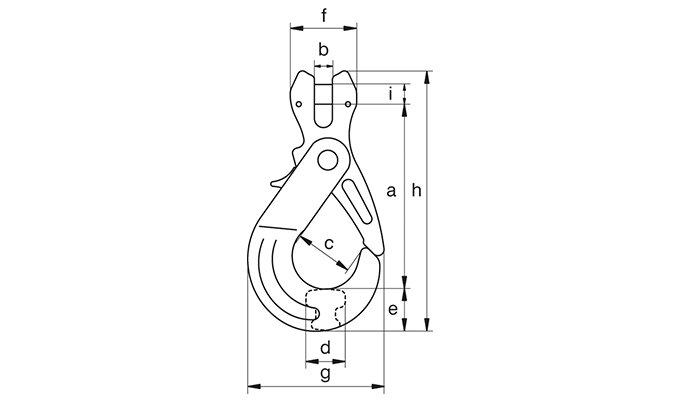

Breedte B (mm) width opening c
mm
Breedte e (mm) Buitenbreedte f (mm) Buitenbreedte g (mm) Dia. pin i (mm) Type Lengte h (mm) Voor kettingdia. d (mm) Lengte a (mm) Gewicht
kg
CAD
1,4 7 32 26 28 77 8 UXLC0 131 6 16 92 0,49
2,5 9 43 29 32 92 10 UXLC1 161 8 23 116 0,91
4 11 47 35 42 111 13 UXLC2 200 10 32 143 1,77
6,7 14 61 45 54 142 16 UXLC3 242 13 37 167 3,33
10 18 74 54 68 185 20 UXLC4 293 16 43 201 6,75
