Algemeen: Inkortklauw UGC


  • Materiaal: Grade 10.
  • Afwerking: Blauw geverfd.
  • Veiligheidsfactor: MBL equals 4 x WLL
  • Grade: 10
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"
WLL
ton
Maat Voor kettingdia.
inch
Voor ketting ø.
mm

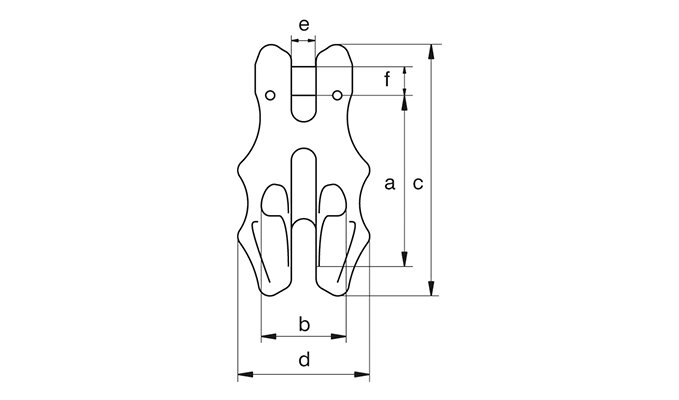

Breedte e
mm
Type Binnenbreedte b
mm
Buitenbreedte d
mm
Dia. pin f
mm
Lengte c
mm
Lengte a
mm
Gewicht
kg
CAD
1,4 54 7/32 6 7 UGC6 22 42 8 75 54 0,22
2,5 69 5/16 8 8 UGC8 30 50 10 94 69 0,41
4 79 3/8 10 11 UGC10 37 63 13 116 79 0,82
6,7 105 1/2 13 14 UGC13 48 79 16 149 105 1,67
10 129 5/8 16 17 UGC16 60 100 20 185 129 3,1
